缸套加工工艺

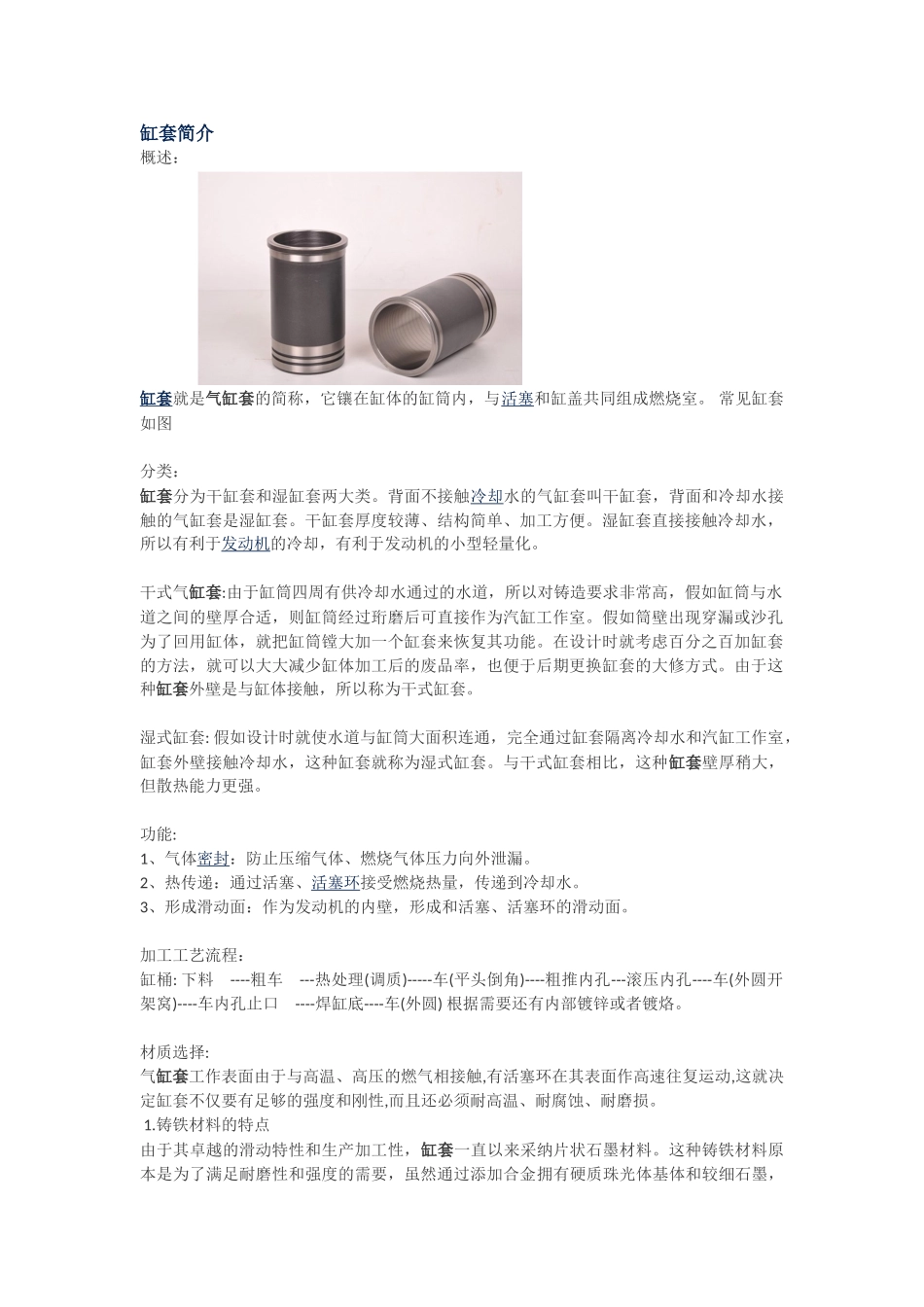

缸套简介概述： 缸套就是气缸套的简称，它镶在缸体的缸筒内，与活塞和缸盖共同组成燃烧室。 常见缸套如图分类： 缸套分为干缸套和湿缸套两大类。背面不接触冷却水的气缸套叫干缸套，背面和冷却水接触的气缸套是湿缸套。干缸套厚度较薄、结构简单、加工方便。湿缸套直接接触冷却水，所以有利于发动机的冷却，有利于发动机的小型轻量化。 干式气缸套:由于缸筒四周有供冷却水通过的水道，所以对铸造要求非常高，假如缸筒与水道之间的壁厚合适，则缸筒经过珩磨后可直接作为汽缸工作室。假如筒壁出现穿漏或沙孔为了回用缸体，就把缸筒镗大加一个缸套来恢复其功能。在设计时就考虑百分之百加缸套的方法，就可以大大减少缸体加工后的废品率，也便于后期更换缸套的大修方式。由于这种缸套外壁是与缸体接触，所以称为干式缸套。 湿式缸套: 假如设计时就使水道与缸筒大面积连通，完全通过缸套隔离冷却水和汽缸工作室，缸套外壁接触冷却水，这种缸套就称为湿式缸套。与干式缸套相比，这种缸套壁厚稍大，但散热能力更强。 功能: 1、气体密封：防止压缩气体、燃烧气体压力向外泄漏。 2、热传递：通过活塞、活塞环接受燃烧热量，传递到冷却水。 3、形成滑动面：作为发动机的内壁，形成和活塞、活塞环的滑动面。 加工工艺流程： 缸桶: 下料 ----粗车 ---热处理(调质)-----车(平头倒角)----粗推内孔---滚压内孔----车(外圆开架窝)----车内孔止口 ----焊缸底----车(外圆) 根据需要还有内部镀锌或者镀烙。 材质选择: 气缸套工作表面由于与高温、高压的燃气相接触,有活塞环在其表面作高速往复运动,这就决定缸套不仅要有足够的强度和刚性,而且还必须耐高温、耐腐蚀、耐磨损。 1.铸铁材料的特点 由于其卓越的滑动特性和生产加工性，缸套一直以来采纳片状石墨材料。这种铸铁材料原本是为了满足耐磨性和强度的需要，虽然通过添加合金拥有硬质珠光体基体和较细石墨，但为了再提高性能，于是，近年来，分散硬化物的复合材料就成为主流。 2.材质对缸套（汽缸）滑动特性的影响 缸套（汽缸）的运转初期，其滑动面加工时的基体表面流动，石墨或硬化物层的大部分并部露在表面。因此在运转初期，表面的加工面性状就决定了其滑动特性。材质的影响明显表现出来则要到部分镜面化进行的中期以后。 3.硬化物层的作用 由于生产加工性、环磨损方面的因素，仅靠硬化基体组织是难以大幅度改善耐磨性的，所以柴油发动机用缸套材料的大半是由分散着硬化物层的复合材...
