电气工程配电自动化系统ppt课件VIP免费

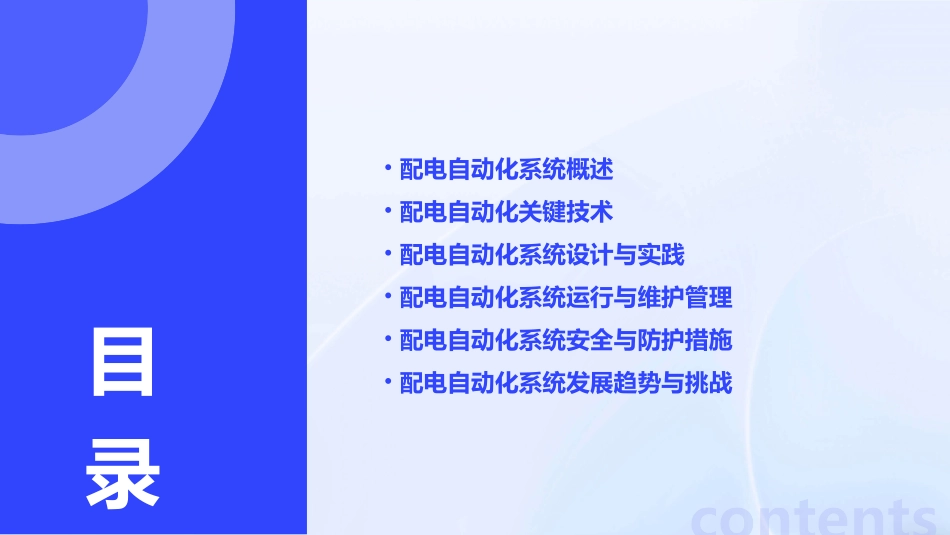

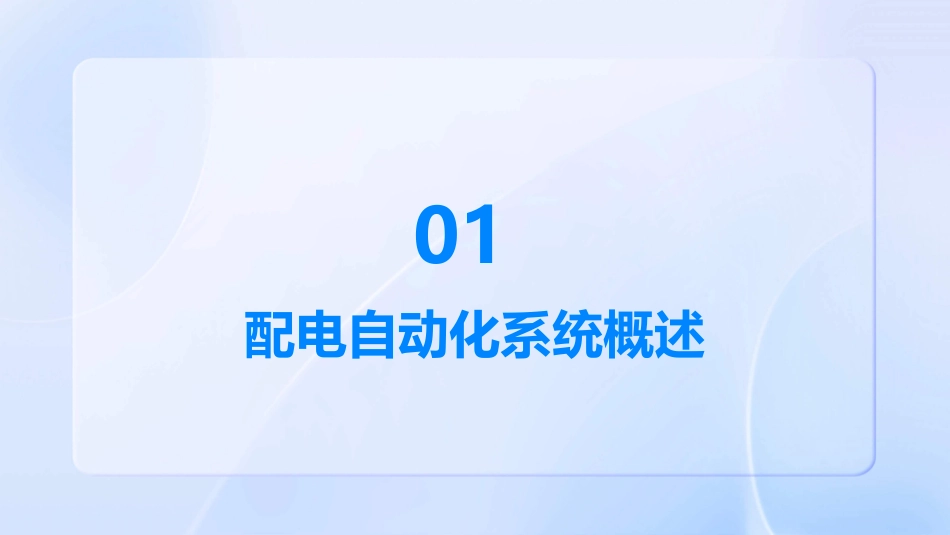

电气工程配电自动化系统ppt课件•配电自动化系统概述•配电自动化关键技术•配电自动化系统设计与实践•配电自动化系统运行与维护管理•配电自动化系统安全与防护措施•配电自动化系统发展趋势与挑战contents目录配电自动化系统概述01配电自动化系统是利用计算机、通信、电子等技术对配电网进行监测、控制、保护、计量和管理的系统。从20世纪80年代开始，随着计算机技术、通信技术和电力电子技术的发展，配电自动化系统经历了从简单到复杂、从局部到全局的发展历程。定义与发展历程发展历程定义系统组成配电自动化系统主要由主站系统、子站系统、通信系统、终端设备四部分组成。功能配电自动化系统具有数据采集与监视控制（SCADA）、馈线自动化（FA）、负荷管理、无功补偿与电压优化、故障定位与隔离等功能。系统组成及功能我国配电自动化系统建设起步较晚，但近年来发展迅速，已在多个城市开展试点工程，并逐步推广应用到全国范围。国内应用现状发达国家如美国、日本等早在20世纪90年代就开始建设配电自动化系统，目前已形成了较为完善的体系，并在实际运行中取得了显著成效。国外应用现状国内外应用现状配电自动化关键技术02包括光纤、电力线载波等，具有传输速度快、稳定性高的特点，适用于固定设备间的通信。有线通信技术无线通信技术混合通信技术包括无线局域网、蜂窝移动通信等，具有灵活性强、覆盖面广的优势，适用于移动设备间的通信。结合有线和无线通信技术的优点，实现更全面、高效的通信。030201通信技术电压传感器电流传感器温度传感器其他传感器传感器技术用于监测配电系统中的电压变化，保证电压稳定。用于监测配电设备的温度变化，防止设备过热。用于监测配电系统中的电流变化，防止电流过载。如湿度传感器、气体传感器等，用于监测配电系统的环境参数，确保系统安全运行。对传感器采集的数据进行预处理、滤波和压缩等操作，提高数据质量。数据采集与处理技术数据存储与管理技术数据分析与挖掘技术数据可视化技术采用数据库管理系统对处理后的数据进行存储和管理，实现数据的快速查询和高效利用。运用统计学、机器学习等方法对配电系统数据进行分析和挖掘，提取有用信息以指导系统运行和维护。将分析结果以图表、图像等形式展示给用户，方便用户直观了解配电系统的运行状态和性能表现。数据处理与分析技术配电自动化系统设计与实践03标准化原则遵循国际、国家和行业标准，确保系统的通用性和互换性。可扩展性原则系统应具有良好的可扩展性，以适应未来发展的需要。经济性原则在满足安全性和可靠性的前提下，尽量降低系统建设和运行成本。安全性原则确保系统在各种运行状态下都能保证人员和设备的安全。可靠性原则系统应具有高可靠性，减少故障发生的可能性。设计原则与规范包括服务器、工作站、网络设备、存储设备等，用于实现数据采集、处理、存储和展示等功能。主站系统设备包括馈线终端（FTU）、配变终端（TTU）、开关站终端（RTU）等，用于实现配电设备的监测和控制。配电终端设备包括光纤、无线通信设备等，用于实现主站与配电终端设备之间的信息传输。通信设备包括UPS、直流电源等，用于确保系统在停电等异常情况下能够正常运行。电源设备硬件设备选型及配置采用分层分布式架构，包括数据采集层、数据处理层、应用层等，实现数据的采集、处理和应用。系统架构包括配电监控模块、故障定位模块、负荷管理模块等，实现配电自动化系统的各项功能。功能模块采用实时数据库和历史数据库相结合的方式，实现数据的实时处理和历史数据存储。数据处理提供友好的人机界面，方便用户进行系统操作和数据展示。人机界面软件系统架构与功能实现配电自动化系统运行与维护管理0403报警与记录对异常情况进行实时报警，并记录故障发生前后的数据，为故障分析提供依据。01实时监控通过SCADA系统对配电网进行实时监控，包括电压、电流、功率因数等参数的采集与处理。02故障诊断利用故障指示器、保护装置等设备对配电网故障进行快速定位与诊断。运行监控与故障诊断定期检查定期对配电自动化系统中的设备进行巡视检查，确保设备正常运行。预防性维护根据设备运行状况及历史数据，制...
