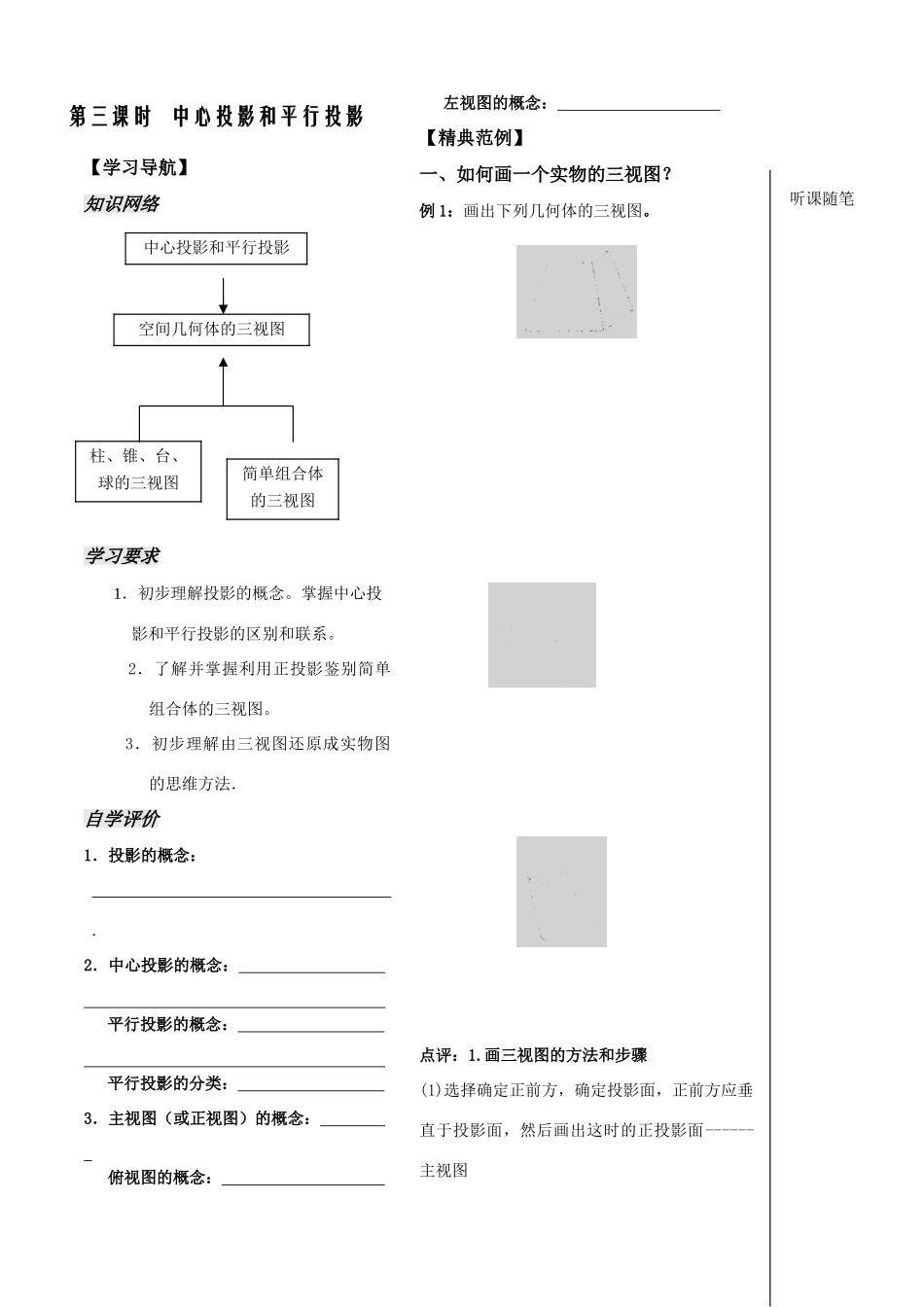

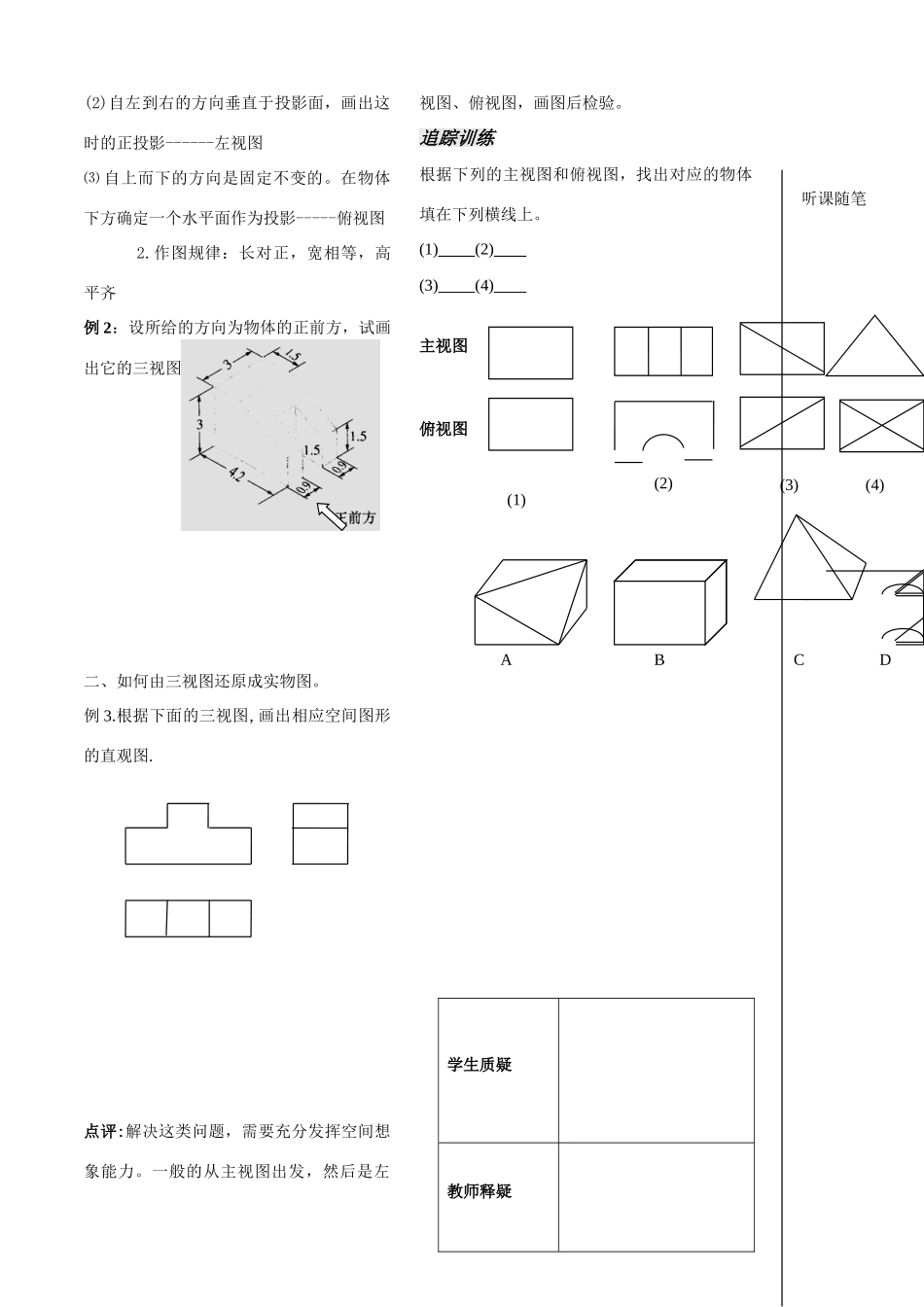

第三课时 中心投影和平行投影 【学习导航】 知识网络 学习要求 1．初步理解投影的概念。掌握中心投 影和平行投影的区别和联系。 2．了解并掌握利用正投影鉴别简单组合体的三视图。 3．初步理解由三视图还原成实物图的思维方法．自学评价1．投影的概念： .2．中心投影的概念： 平行投影的概念： 平行投影的分类： 3．主视图（或正视图）的概念： 俯视图的概念： 左视图的概念： 【精典范例】一、如何画一个实物的三视图？例 1：画出下列几何体的三视图。点评：1.画三视图的方法和步骤(1)选择确定正前方，确定投影面，正前方应垂直于投影面，然后画出这时的正投影面------主视图中心投影和平行投影空间几何体的三视图柱、锥、台、球的三视图简单组合体的三视图听课随笔(2)自左到右的方向垂直于投影面，画出这时的正投影------左视图⑶ 自上而下的方向是固定不变的。在物体下方确定一个水平面作为投影-----俯视图 2.作图规律：长对正，宽相等，高平齐例 2：设所给的方向为物体的正前方，试画出它的三视图。二、如何由三视图还原成实物图。例 3.根据下面的三视图, 画出相应空间图形的直观图.点评:解决这类问题，需要充分发挥空间想象能力。一般的从主视图出发，然后是左视图、俯视图，画图后检验。追踪训练根据下列的主视图和俯视图，找出对应的物体填在下列横线上。(1) (2) (3) (4) 主视图俯视图(1) 学生质疑教师释疑听课随笔(2)(3)(4)ABCD
