网络协议分析课程设计范文

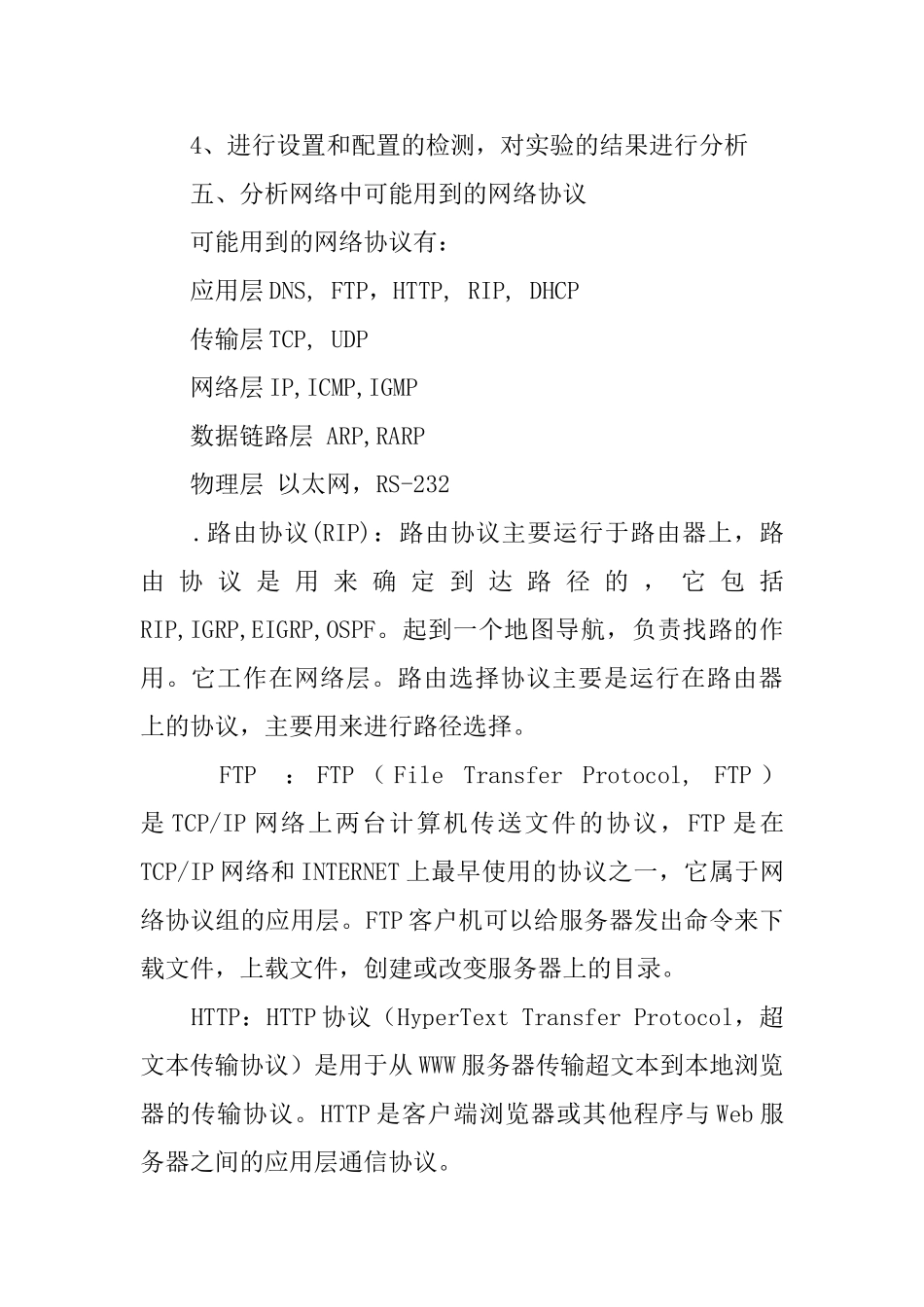

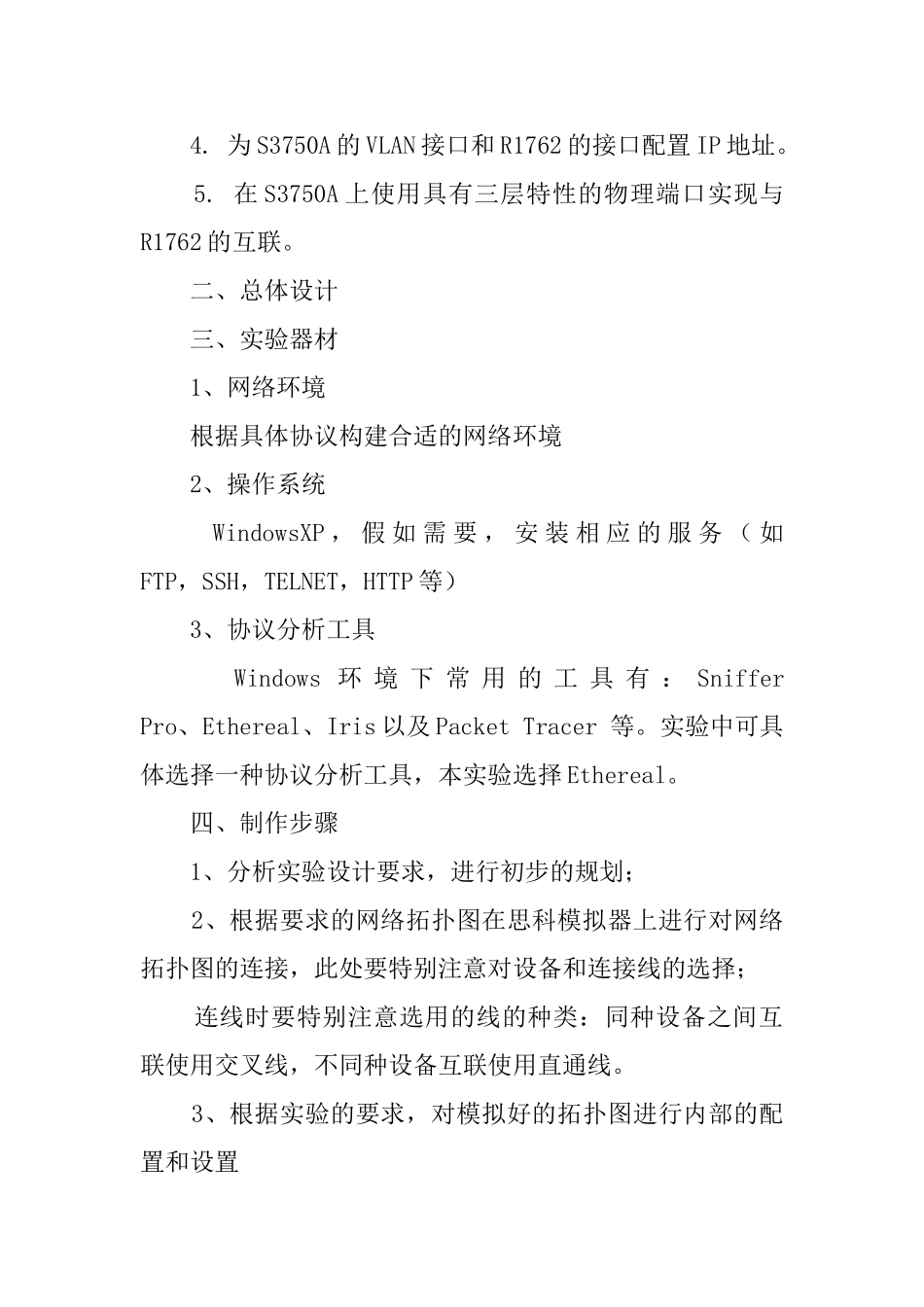

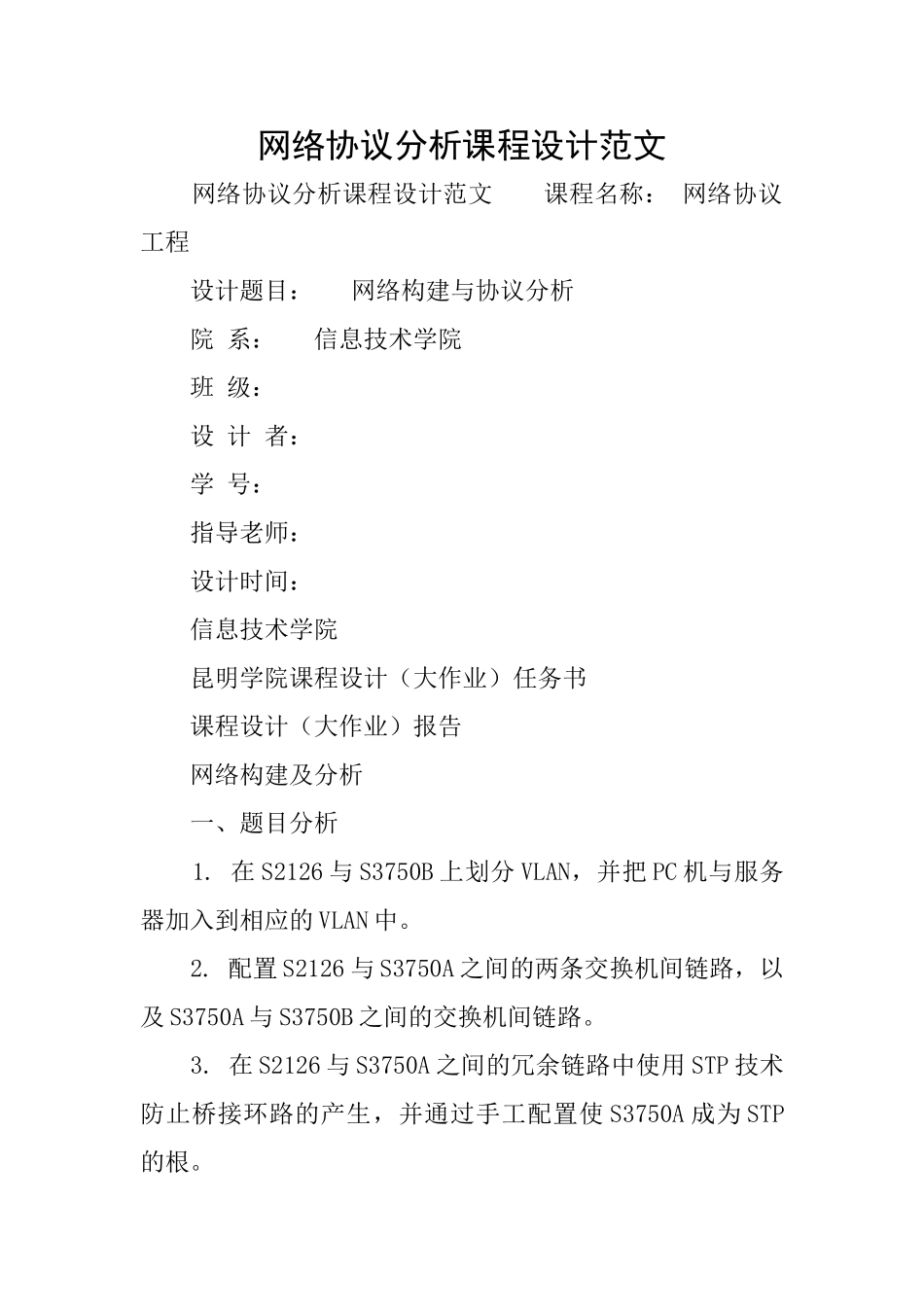

网络协议分析课程设计范文 网络协议分析课程设计范文 课程名称： 网络协议工程 设计题目： 网络构建与协议分析 院 系： 信息技术学院 班 级： 设 计 者： 学 号： 指导老师： 设计时间： 信息技术学院 昆明学院课程设计（大作业）任务书 课程设计（大作业）报告 网络构建及分析 一、题目分析 1. 在 S2126 与 S3750B 上划分 VLAN，并把 PC 机与服务器加入到相应的 VLAN 中。 2. 配置 S2126 与 S3750A 之间的两条交换机间链路，以及 S3750A 与 S3750B 之间的交换机间链路。 3. 在 S2126 与 S3750A 之间的冗余链路中使用 STP 技术防止桥接环路的产生，并通过手工配置使 S3750A 成为 STP的根。 4. 为 S3750A 的 VLAN 接口和 R1762 的接口配置 IP 地址。 5. 在 S3750A 上使用具有三层特性的物理端口实现与R1762 的互联。 二、总体设计 三、实验器材 1、网络环境 根据具体协议构建合适的网络环境 2、操作系统 WindowsXP ， 假 如 需 要 ， 安 装 相 应 的 服 务 （ 如FTP，SSH，TELNET，HTTP 等） 3、协议分析工具 Windows 环 境 下 常 用 的 工 具 有 ： Sniffer Pro、Ethereal、Iris 以及 Packet Tracer 等。实验中可具体选择一种协议分析工具，本实验选择 Ethereal。 四、制作步骤 1、分析实验设计要求，进行初步的规划； 2、根据要求的网络拓扑图在思科模拟器上进行对网络拓扑图的连接，此处要特别注意对设备和连接线的选择； 连线时要特别注意选用的线的种类：同种设备之间互联使用交叉线，不同种设备互联使用直通线。 3、根据实验的要求，对模拟好的拓扑图进行内部的配置和设置 4、进行设置和配置的检测，对实验的结果进行分析 五、分析网络中可能用到的网络协议 可能用到的网络协议有： 应用层 DNS, FTP，HTTP, RIP, DHCP 传输层 TCP, UDP 网络层 IP,ICMP,IGMP 数据链路层 ARP,RARP 物理层 以太网，RS-232 .路由协议(RIP)：路由协议主要运行于路由器上，路由 协 议 是 用 来 确 定 到 达 路 径 的 ， 它 包 括RIP,IGRP,EIGRP,OSPF。起到一个地图导航，负责找路的作用。它工作在网络层。路由选择协议主要是运行在路由器上的协议，主要用来进行路径选择。 FTP ： FTP （ File Transfer Protocol, FTP ）是 TCP/IP 网络上两台计算机传送文件的协议，FTP 是在TCP/IP 网络和 IN...
