落地式扣件钢管外脚手架搭设与拆除方案

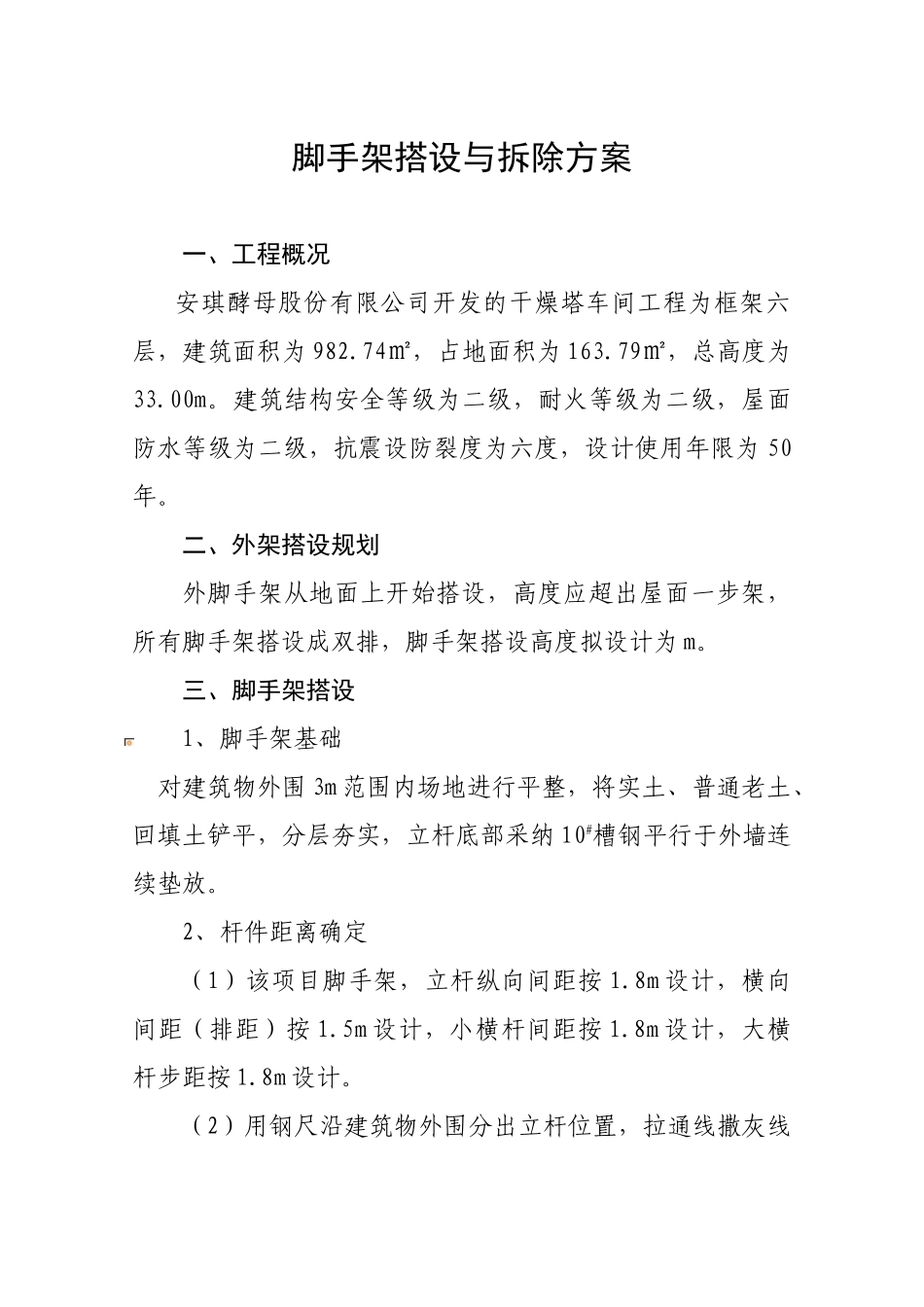

脚手架搭设与拆除方案一、工程概况安琪酵母股份有限公司开发的干燥塔车间工程为框架六层，建筑面积为 982.74㎡，占地面积为 163.79㎡，总高度为33.00m。建筑结构安全等级为二级，耐火等级为二级，屋面防水等级为二级，抗震设防裂度为六度，设计使用年限为 50年。二、外架搭设规划外脚手架从地面上开始搭设，高度应超出屋面一步架，所有脚手架搭设成双排，脚手架搭设高度拟设计为 m。三、脚手架搭设1、脚手架基础对建筑物外围 3m 范围内场地进行平整，将实土、普通老土、回填土铲平，分层夯实，立杆底部采纳 10#槽钢平行于外墙连续垫放。2、杆件距离确定（1）该项目脚手架，立杆纵向间距按 1.8m 设计，横向间距（排距）按 1.5m 设计，小横杆间距按 1.8m 设计，大横杆步距按 1.8m 设计。（2）用钢尺沿建筑物外围分出立杆位置，拉通线撒灰线确定立杆接触面中心，点出立杆位置。（3）内立杆与墙面距离按 10cm 考虑，墙面与内立杆之间空隙用宽 9cm，厚 5cm 木板横铺。四、杆件搭接与接长1、首根立杆，有长有短，错开搭设。外排立杆顶端按21m 搭设，内排应低于檐口 0.5 米。2、杆件搭设要求（1）垂直度按架高的 1/200 控制，即本项目应控制在10cm 内，相邻立杆的接头，应错开 50 厘米以上，力求不在同一步距内。（2）大横杆同一排水平偏差不大于该片脚手架总长度的1/300，且不大于 50mm，大横杆应布置在立杆的里侧，且各接头中心位于两立杆之间 1/3 跨度内。（3）槽钢沉降小于 10mm，步距偏差±20mm，柱距偏差±50mm，排距偏差±20mm。3、立杆采纳对接，用对接扣件（一字扣件），对接接头应交错布置，不应设在同步、同跨内，相邻接头水平距离不小于 500mm。顶层立杆可采纳搭接，保证立杆上部平整。4、立杆与小横杆连接采纳直角扣件，小横杆靠墙 5-10厘米。5、在距底座上皮 180mm 处设置纵向扫地杆、连接立杆下端，约束立杆底端纵向发生位移，在纵向地杆上设置横向扫地杆，接立杆下端，约束立杆底端在横向发生位移。6、脚手架搭设顺序：槽钢安放→放置纵向扫地杆→立杆（先内排后外排）→横向扫地杆→第一步纵向水平杆→第一步横向水平杆→连墙件（或加抛撑）→第二步纵向水平杆→第二步横向水平杆……五、架体与建筑物拉接1、架体与建筑物可靠拉结，连墙件设置在立柱上，以及其它具有较好的抗水平拉力作用的结构部位（住宅每层放置）。2、架高 7m 以上，每高 4 米、水平宽 7 米，装设一道连墙杆。联墙件施工大...
