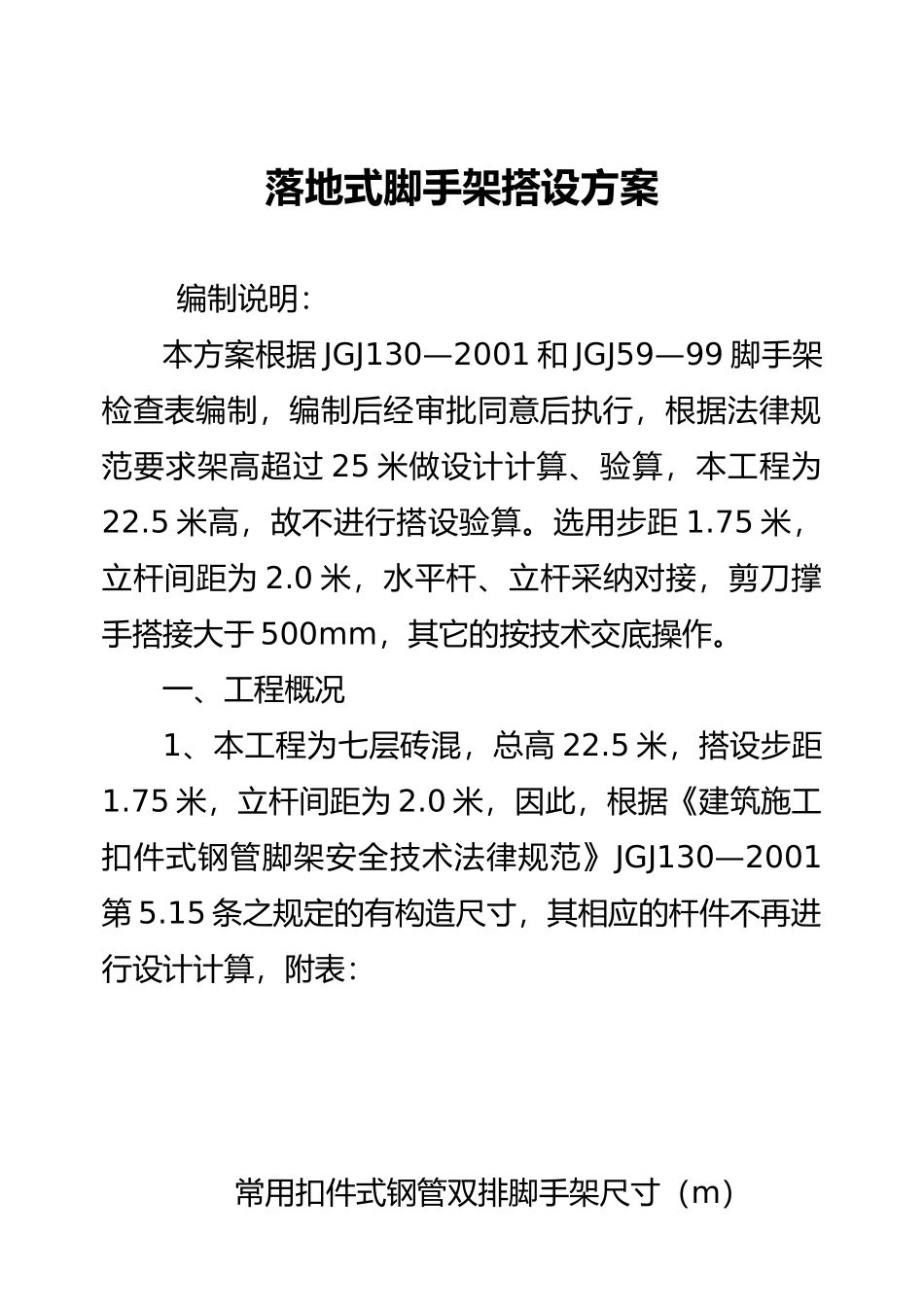

落地式脚手架搭设方案

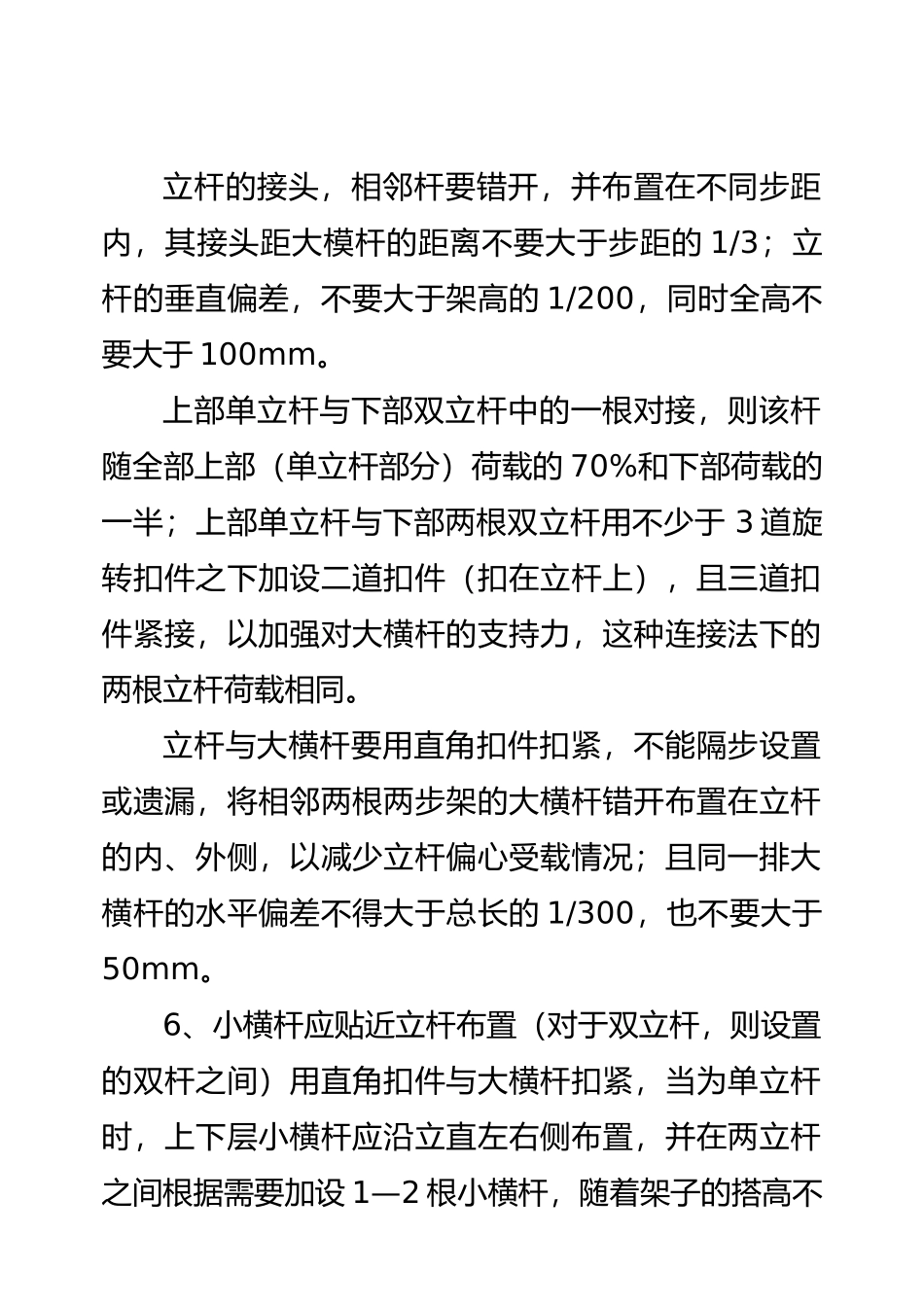

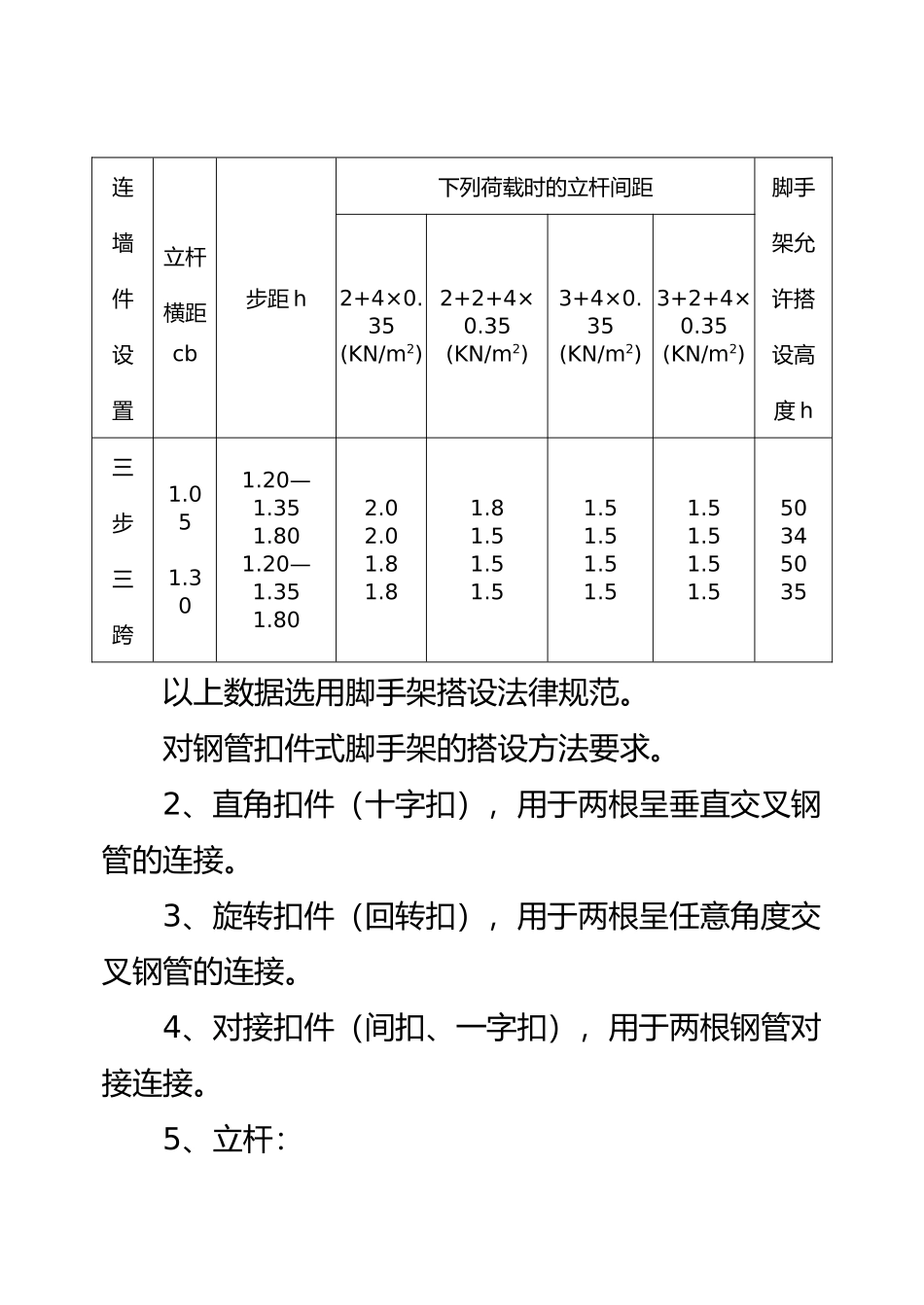

落地式脚手架搭设方案编制说明：本方案根据 JGJ130—2001 和 JGJ59—99 脚手架检查表编制，编制后经审批同意后执行，根据法律规范要求架高超过 25 米做设计计算、验算，本工程为22.5 米高，故不进行搭设验算。选用步距 1.75 米，立杆间距为 2.0 米，水平杆、立杆采纳对接，剪刀撑手搭接大于 500mm，其它的按技术交底操作。一、工程概况1、本工程为七层砖混，总高 22.5 米，搭设步距1.75 米，立杆间距为 2.0 米，因此，根据《建筑施工扣件式钢管脚架安全技术法律规范》JGJ130—2001第 5.15 条之规定的有构造尺寸，其相应的杆件不再进行设计计算，附表：常用扣件式钢管双排脚手架尺寸（m）连墙件设置立杆横距cb步距 h下列荷载时的立杆间距脚手架允许搭设高度 h2+4×0.35(KN/m2)2+2+4×0.35(KN/m2)3+4×0.35(KN/m2)3+2+4×0.35 (KN/m2)三步三跨1.051.301.20—1.351.801.20—1.351.802.02.01.81.81.81.51.51.51.51.51.51.51.51.51.51.550345035以上数据选用脚手架搭设法律规范。对钢管扣件式脚手架的搭设方法要求。2、直角扣件（十字扣），用于两根呈垂直交叉钢管的连接。3、旋转扣件（回转扣），用于两根呈任意角度交叉钢管的连接。4、对接扣件（间扣、一字扣），用于两根钢管对接连接。5、立杆：立杆的接头，相邻杆要错开，并布置在不同步距内，其接头距大模杆的距离不要大于步距的 1/3；立杆的垂直偏差，不要大于架高的 1/200，同时全高不要大于 100mm。上部单立杆与下部双立杆中的一根对接，则该杆随全部上部（单立杆部分）荷载的 70%和下部荷载的一半；上部单立杆与下部两根双立杆用不少于 3 道旋转扣件之下加设二道扣件（扣在立杆上），且三道扣件紧接，以加强对大横杆的支持力，这种连接法下的两根立杆荷载相同。立杆与大横杆要用直角扣件扣紧，不能隔步设置或遗漏，将相邻两根两步架的大横杆错开布置在立杆的内、外侧，以减少立杆偏心受载情况；且同一排大横杆的水平偏差不得大于总长的 1/300，也不要大于50mm。6、小横杆应贴近立杆布置（对于双立杆，则设置的双杆之间）用直角扣件与大横杆扣紧，当为单立杆时，上下层小横杆应沿立直左右侧布置，并在两立杆之间根据需要加设 1—2 根小横杆，随着架子的搭高不宜拆除贴近立杆的小横杆。7、剪刀撑：当架高在 30m 以下时，要在两端设置，中间每隔 12—15m 设一道，且剪刀撑应联系 3-4 根主杆，并以地面夹角为 45°-60°。剪刀撑的两端除用旋转扣件与脚手架...
