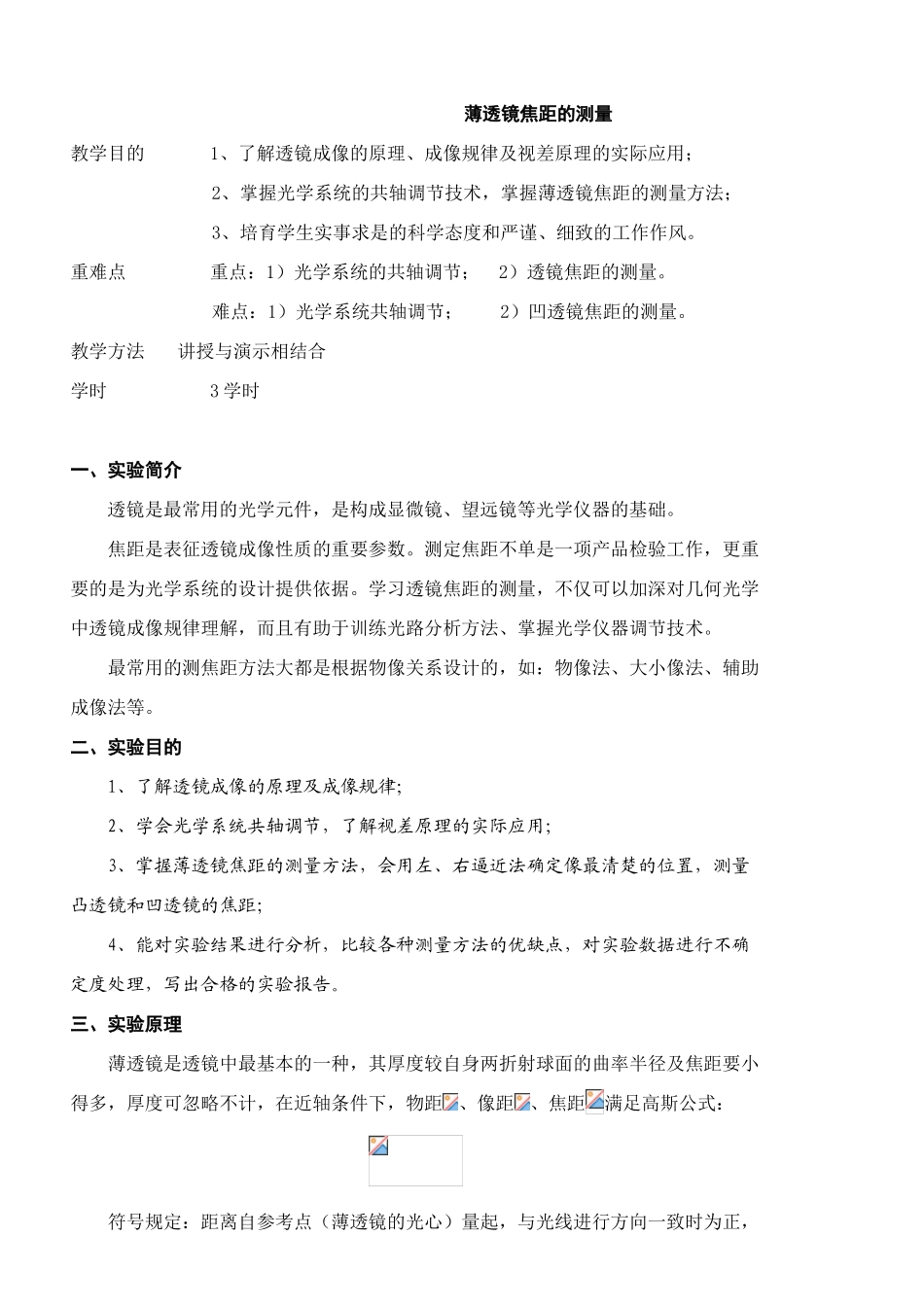

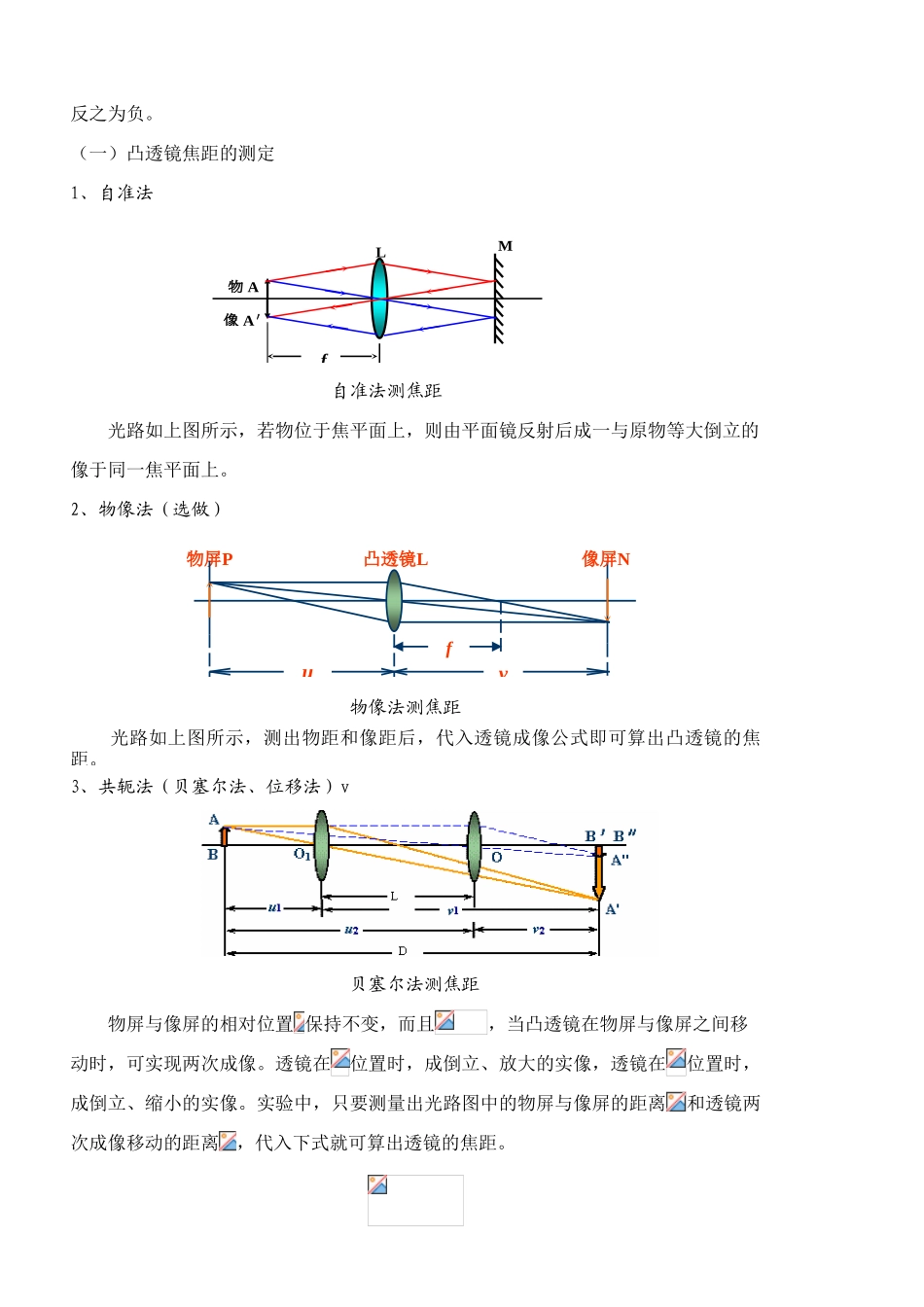

薄透镜焦距的测量教学目的 1、了解透镜成像的原理、成像规律及视差原理的实际应用； 2、掌握光学系统的共轴调节技术，掌握薄透镜焦距的测量方法； 3、培育学生实事求是的科学态度和严谨、细致的工作作风。重难点 重点：1）光学系统的共轴调节； 2）透镜焦距的测量。难点：1）光学系统共轴调节； 2）凹透镜焦距的测量。教学方法 讲授与演示相结合学时 3 学时一、实验简介透镜是最常用的光学元件，是构成显微镜、望远镜等光学仪器的基础。焦距是表征透镜成像性质的重要参数。测定焦距不单是一项产品检验工作，更重要的是为光学系统的设计提供依据。学习透镜焦距的测量，不仅可以加深对几何光学中透镜成像规律理解，而且有助于训练光路分析方法、掌握光学仪器调节技术。最常用的测焦距方法大都是根据物像关系设计的，如：物像法、大小像法、辅助成像法等。二、实验目的1、了解透镜成像的原理及成像规律；2、学会光学系统共轴调节，了解视差原理的实际应用；3、掌握薄透镜焦距的测量方法，会用左、右逼近法确定像最清楚的位置，测量凸透镜和凹透镜的焦距；4、能对实验结果进行分析，比较各种测量方法的优缺点，对实验数据进行不确定度处理，写出合格的实验报告。三、实验原理 薄透镜是透镜中最基本的一种，其厚度较自身两折射球面的曲率半径及焦距要小得多，厚度可忽略不计，在近轴条件下，物距、像距、焦距满足高斯公式： 符号规定：距离自参考点（薄透镜的光心）量起，与光线进行方向一致时为正， 反之为负。（一）凸透镜焦距的测定1、自准法 自准法测焦距光路如上图所示，若物位于焦平面上，则由平面镜反射后成一与原物等大倒立的像于同一焦平面上。2、物像法（选做） 物像法测焦距 光路如上图所示，测出物距和像距后，代入透镜成像公式即可算出凸透镜的焦距。3、共轭法（贝塞尔法、位移法）v 贝塞尔法测焦距物屏与像屏的相对位置 保持不变，而且，当凸透镜在物屏与像屏之间移动时，可实现两次成像。透镜在位置时，成倒立、放大的实像，透镜在位置时，成倒立、缩小的实像。实验中，只要测量出光路图中的物屏与像屏的距离和透镜两次成像移动的距离，代入下式就可算出透镜的焦距。 M 物 A 像 A′ L f 物屏P 凸透镜L 像屏N v u f （二）凹透镜焦距的测定1、物像法为了测量凹透镜的焦距，常用辅助凸透镜与之组成透镜组，使得到能用像屏接收的实像。其测量原理如下光路图所示。 物像法测凹透镜焦距实物经凸透镜成像于，...
