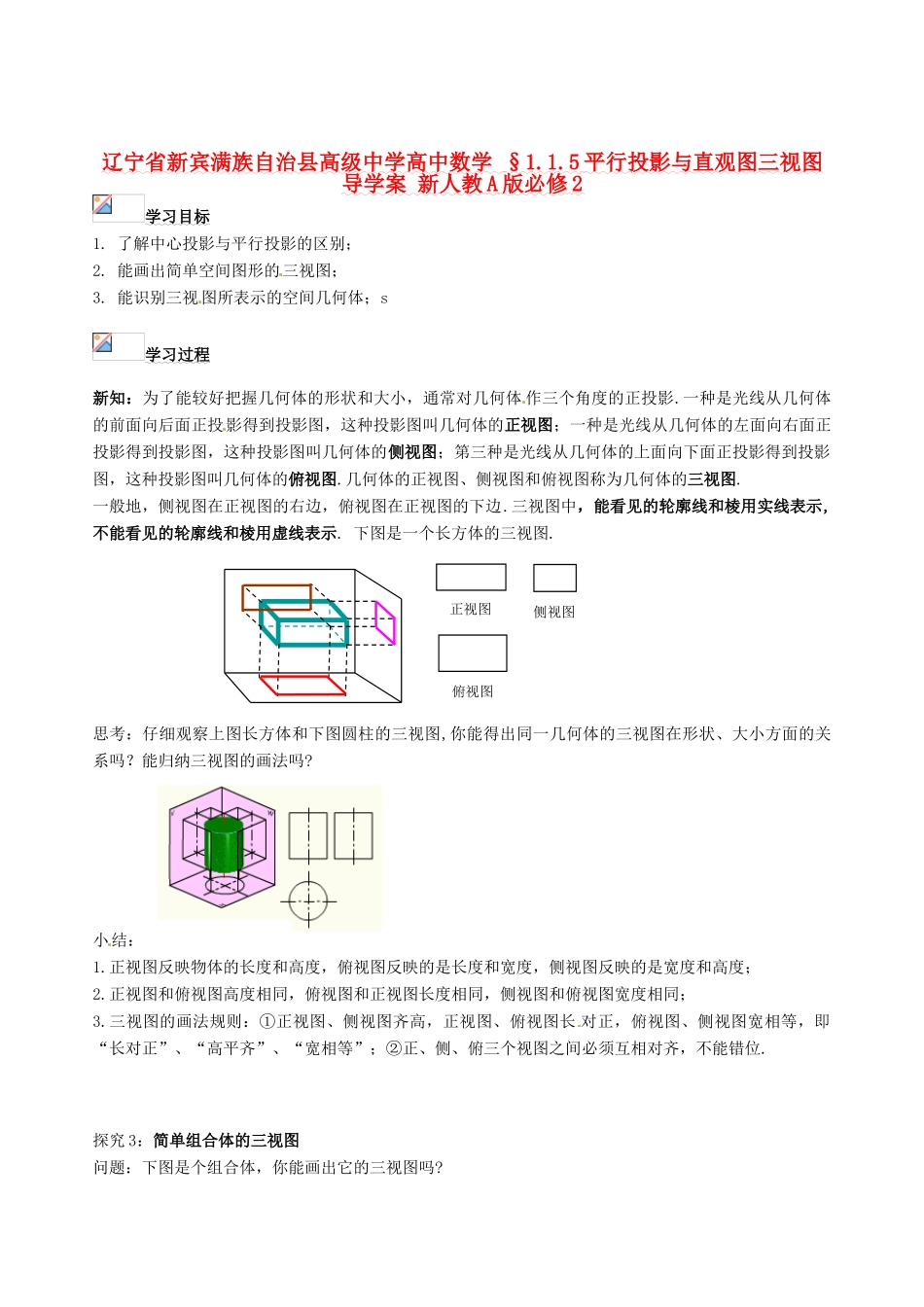

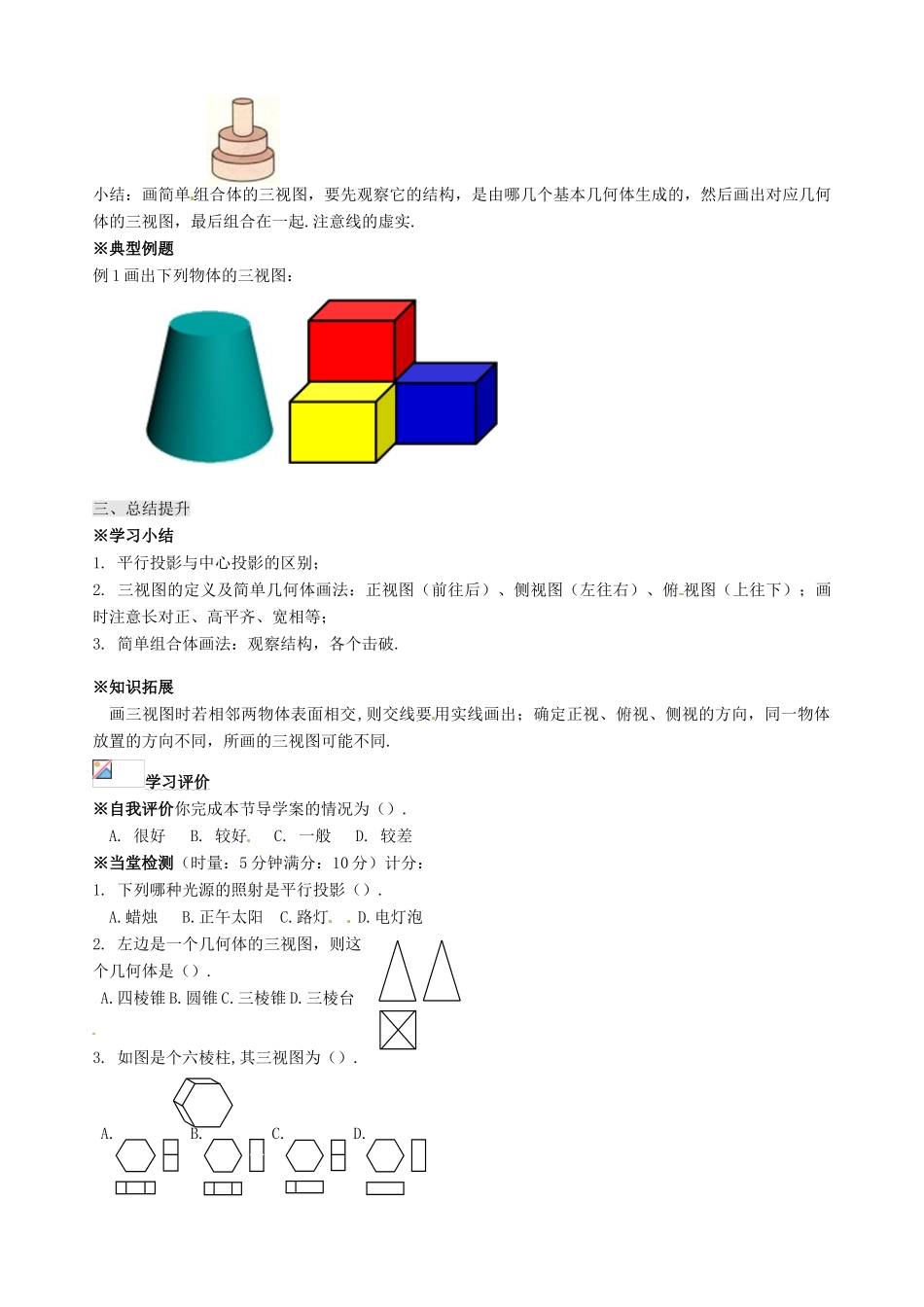

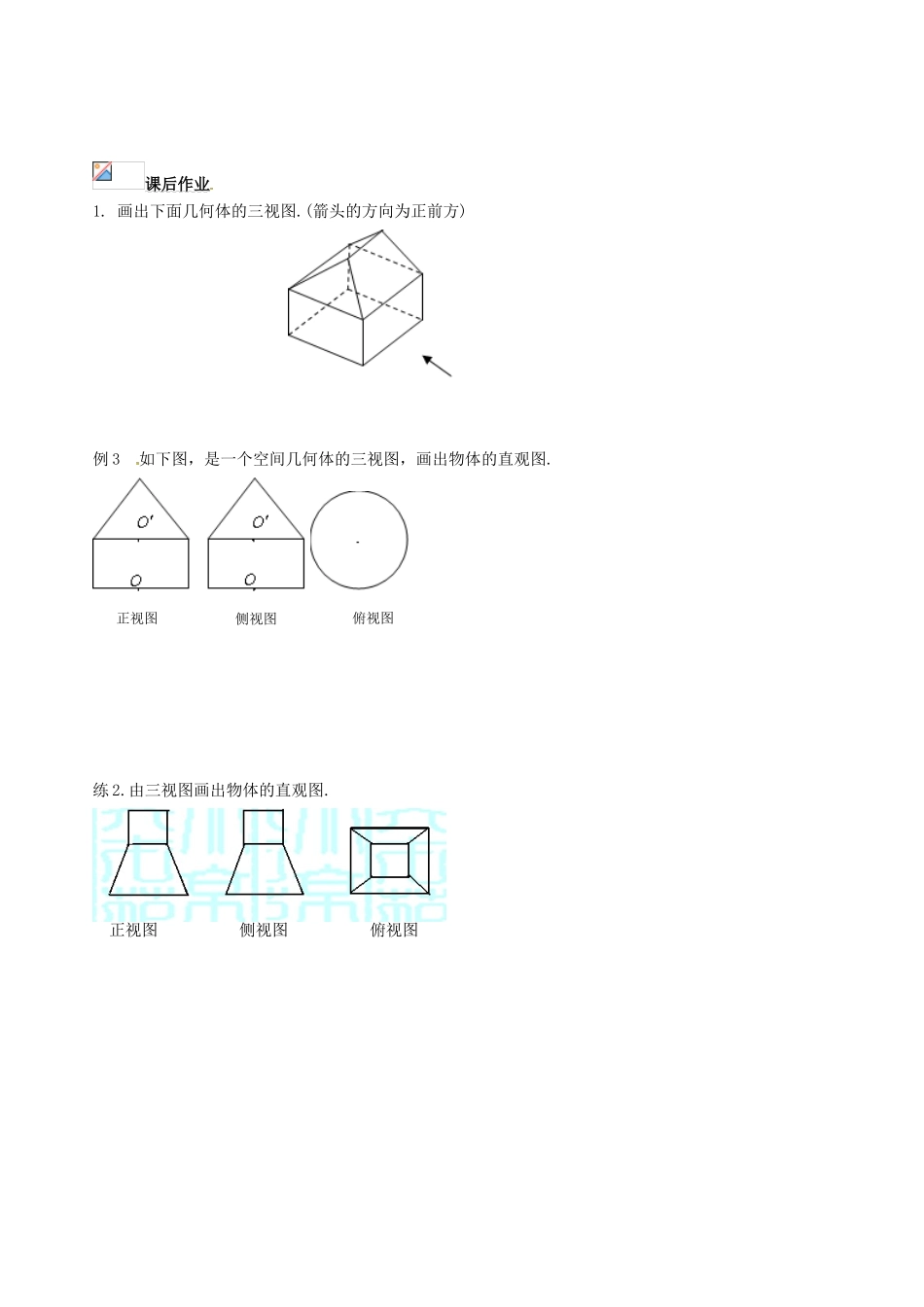

辽宁省新宾满族自治县高级中学高中数学 §1.1.5 平行投影与直观图三视图 导学案 新人教 A 版必修 2 学习目标1. 了解中心投影与平行投影的区别；2. 能画出简单空间图形的三视图；3. 能识别三视图所表示的空间几何体；s学习过程新知：为了能较好把握几何体的形状和大小，通常对几何体 作三个角度的正投影.一种是光线从几何体的前面向后面正投影得到投影图，这种投影图叫几何体的正视图；一种是光线从几何体的左面向右面正投影得到投影图，这种投影图叫几何体的侧视图；第三种是光线从几何体的上面向下面正投影得到投影图，这种投影图叫几何体的俯视图.几何体的正视图、侧视图和俯视图称为几何体的三视图.一般地，侧视图在正视图的右边，俯视图在正视图的下边.三视图中，能看见的轮廓线和棱用实线表示,不能看见的轮廓线和棱用虚线表示. 下图是一个长方体的三视图.思考：仔细观察上图长方体和下图圆柱的三视图,你能得出同一几何体的三视图在形状、大小方面的关系吗？能归纳三视图的画法吗?小结：1.正视图反映物体的长度和高度，俯视图反映的是长度和宽度，侧视图反映的是宽度和高度；2.正视图和俯视图高度相同，俯视图和正视图长度相同，侧视图和俯视图宽度相同；3.三视图的画法规则：①正视图、侧视图齐高，正视图、俯视图长 对正，俯视图、侧视图宽相等，即“长对正”、“高平齐”、“宽相等”；②正、侧、俯三个视图之间必须互相对齐，不能错位.探究 3：简单组合体的三视图问题：下图是个组合体，你能画出它的三视图吗?俯视图侧视图正视图小结：画简单组合体的三视图，要先观察它的结构，是由哪几个基本几何体生成的，然后画出对应几何体的三视图，最后组合在一起.注意线的虚实.※典型例题例 1 画出下列物体的三视图：三、总结提升※学习小结1. 平行投影与中心投影的区别；2. 三视图的定义及简单几何体画法：正视图（前往后）、侧视图（左往右）、俯 视图（上往下）；画时注意长对正、高平齐、宽相等；3. 简单组合体画法：观察结构，各个击破.※知识拓展画三视图时若相邻两物体表面相交,则交线要用实线画出；确定正视、俯视、侧视的方向，同一物体放置的方向不同，所画的三视图可能不同.学习评价※自我评价你完成本节导学案的情况为（）. A. 很好 B. 较好 C. 一般 D. 较差※当堂检测（时量：5 分钟满分：10 分）计分：1. 下列哪种光源的照射是平行投影（）.A.蜡烛 B.正午太阳 C.路灯 D.电灯泡2. 左边是一个几何...
