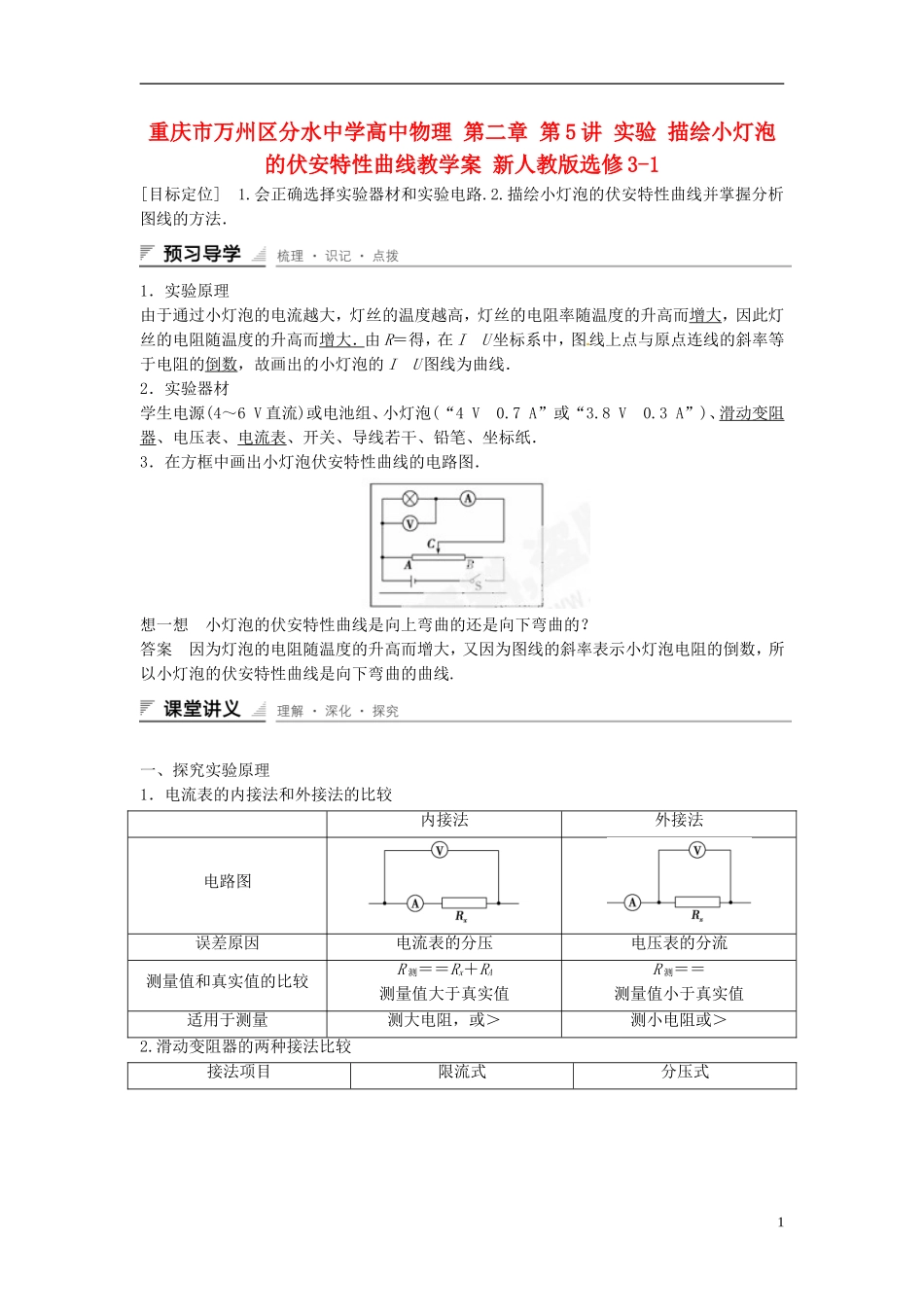

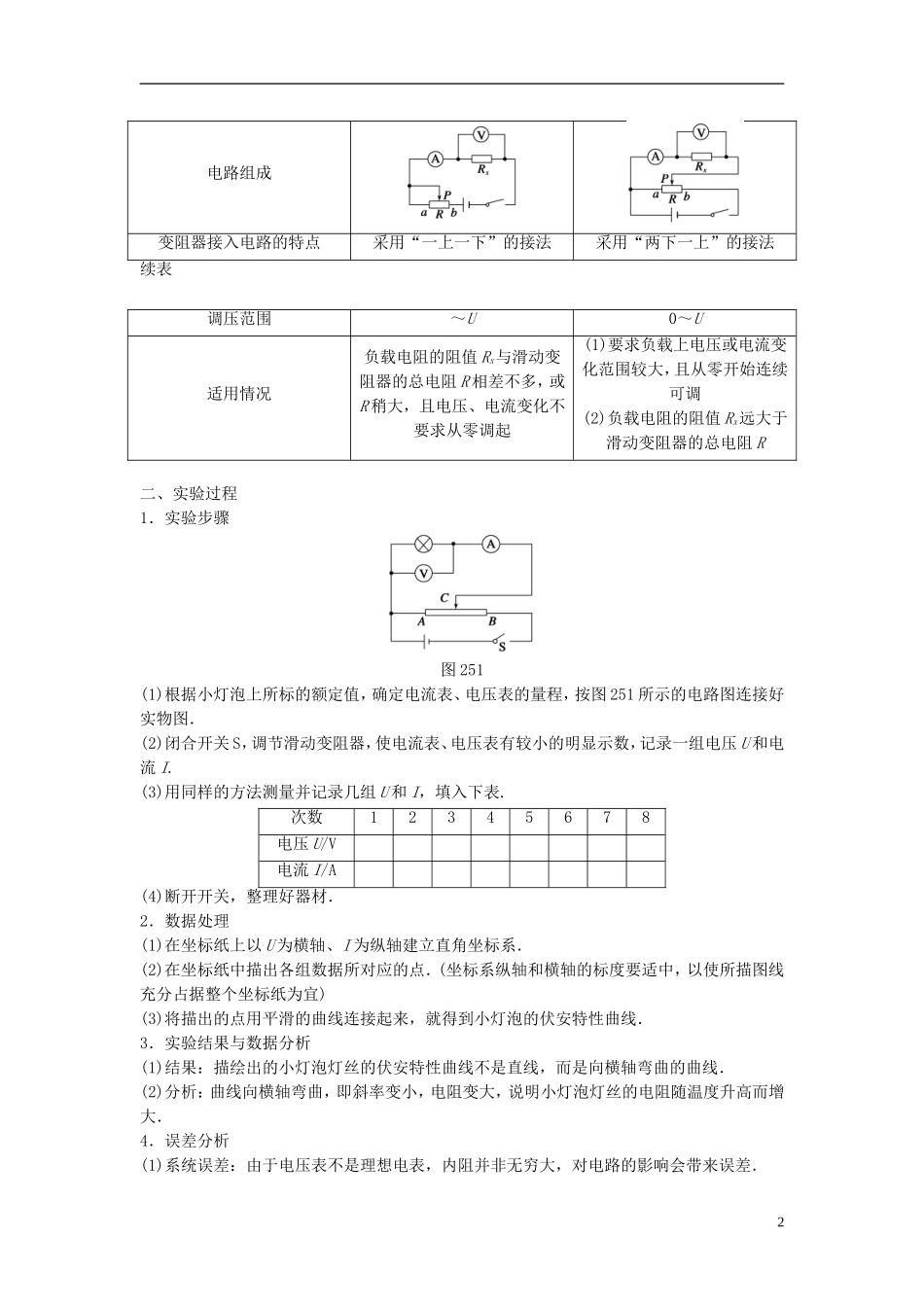

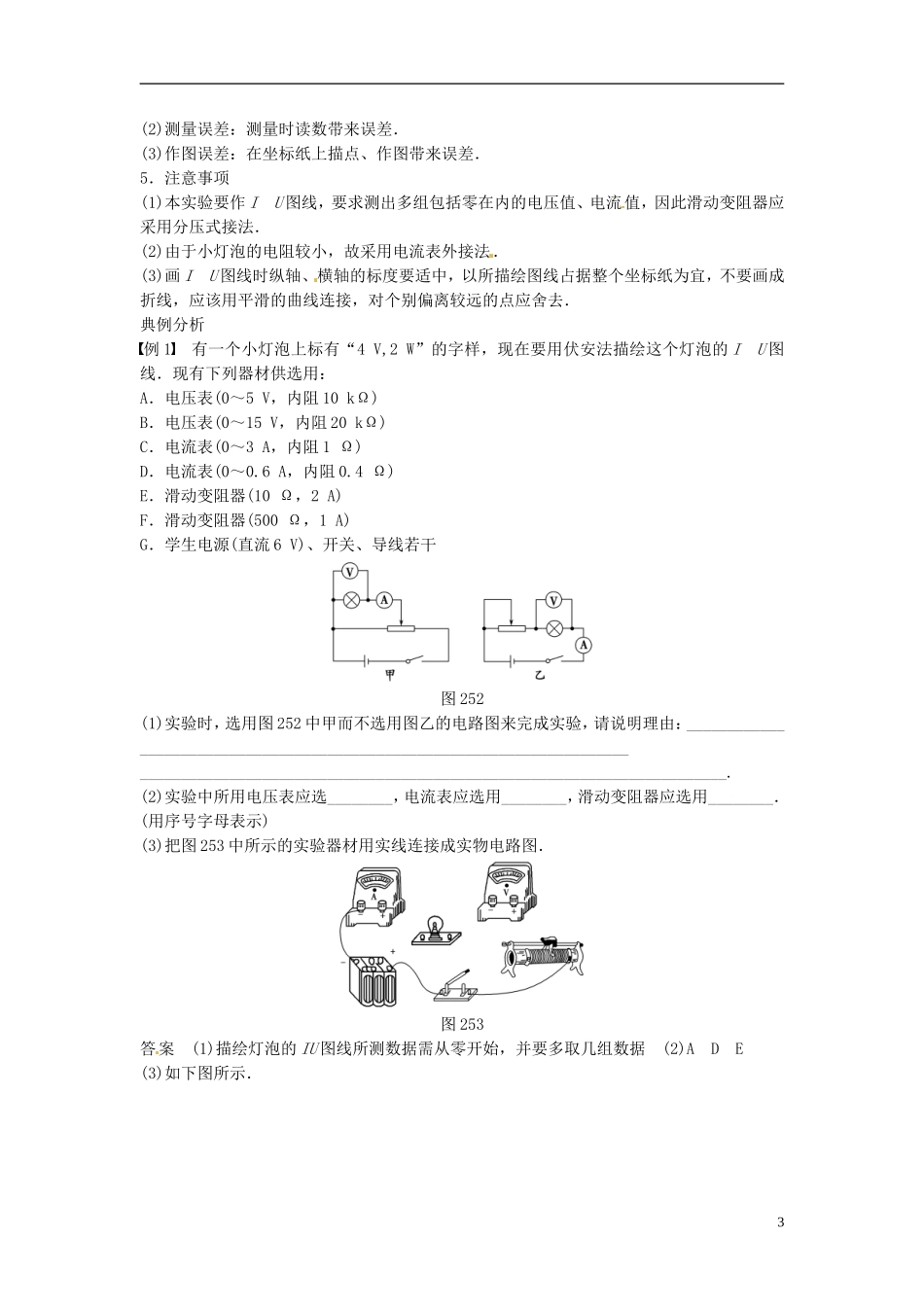

重庆市万州区分水中学高中物理 第二章 第 5 讲 实验 描绘小灯泡的伏安特性曲线教学案 新人教版选修 3-1[目标定位] 1.会正确选择实验器材和实验电路.2.描绘小灯泡的伏安特性曲线并掌握分析图线的方法．1．实验原理由于通过小灯泡的电流越大，灯丝的温度越高，灯丝的电阻率随温度的升高而增大，因此灯丝的电阻随温度的升高而增大．由 R＝得，在 IU 坐标系中，图线上点与原点连线的斜率等于电阻的倒数，故画出的小灯泡的 IU 图线为曲线．2．实验器材学生电源(4～6 V 直流)或电池组、小灯泡(“4 V 0.7 A”或“3.8 V 0.3 A”)、滑动变阻器、电压表、电流表、开关、导线若干、铅笔、坐标纸．3．在方框中画出小灯泡伏安特性曲线的电路图．想一想 小灯泡的伏安特性曲线是向上弯曲的还是向下弯曲的？答案 因为灯泡的电阻随温度的升高而增大，又因为图线的斜率表示小灯泡电阻的倒数，所以小灯泡的伏安特性曲线是向下弯曲的曲线. 一、探究实验原理1．电流表的内接法和外接法的比较内接法外接法电路图误差原因电流表的分压电压表的分流测量值和真实值的比较R 测＝＝Rx＋RA测量值大于真实值R 测＝＝测量值小于真实值适用于测量测大电阻，或＞测小电阻或＞2.滑动变阻器的两种接法比较接法项目限流式分压式1电路组成变阻器接入电路的特点采用“一上一下”的接法采用“两下一上”的接法续表调压范围～U0～U适用情况负载电阻的阻值 Rx与滑动变阻器的总电阻 R 相差不多，或R 稍大，且电压、电流变化不要求从零调起(1)要求负载上电压或电流变化范围较大，且从零开始连续可调(2)负载电阻的阻值 Rx远大于滑动变阻器的总电阻 R二、实验过程1．实验步骤图 251(1)根据小灯泡上所标的额定值，确定电流表、电压表的量程，按图 251 所示的电路图连接好实物图．(2)闭合开关 S，调节滑动变阻器，使电流表、电压表有较小的明显示数，记录一组电压 U 和电流 I.(3)用同样的方法测量并记录几组 U 和 I，填入下表.次数12345678电压 U/V电流 I/A(4)断开开关，整理好器材．2．数据处理(1)在坐标纸上以 U 为横轴、I 为纵轴建立直角坐标系．(2)在坐标纸中描出各组数据所对应的点．(坐标系纵轴和横轴的标度要适中，以使所描图线充分占据整个坐标纸为宜)(3)将描出的点用平滑的曲线连接起来，就得到小灯泡的伏安特性曲线．3．实验结果与数据分析(1)结果：描绘出的小灯泡灯丝的伏安特性曲线不是直线，而是向横轴弯曲的曲线．(2)分析：曲...
