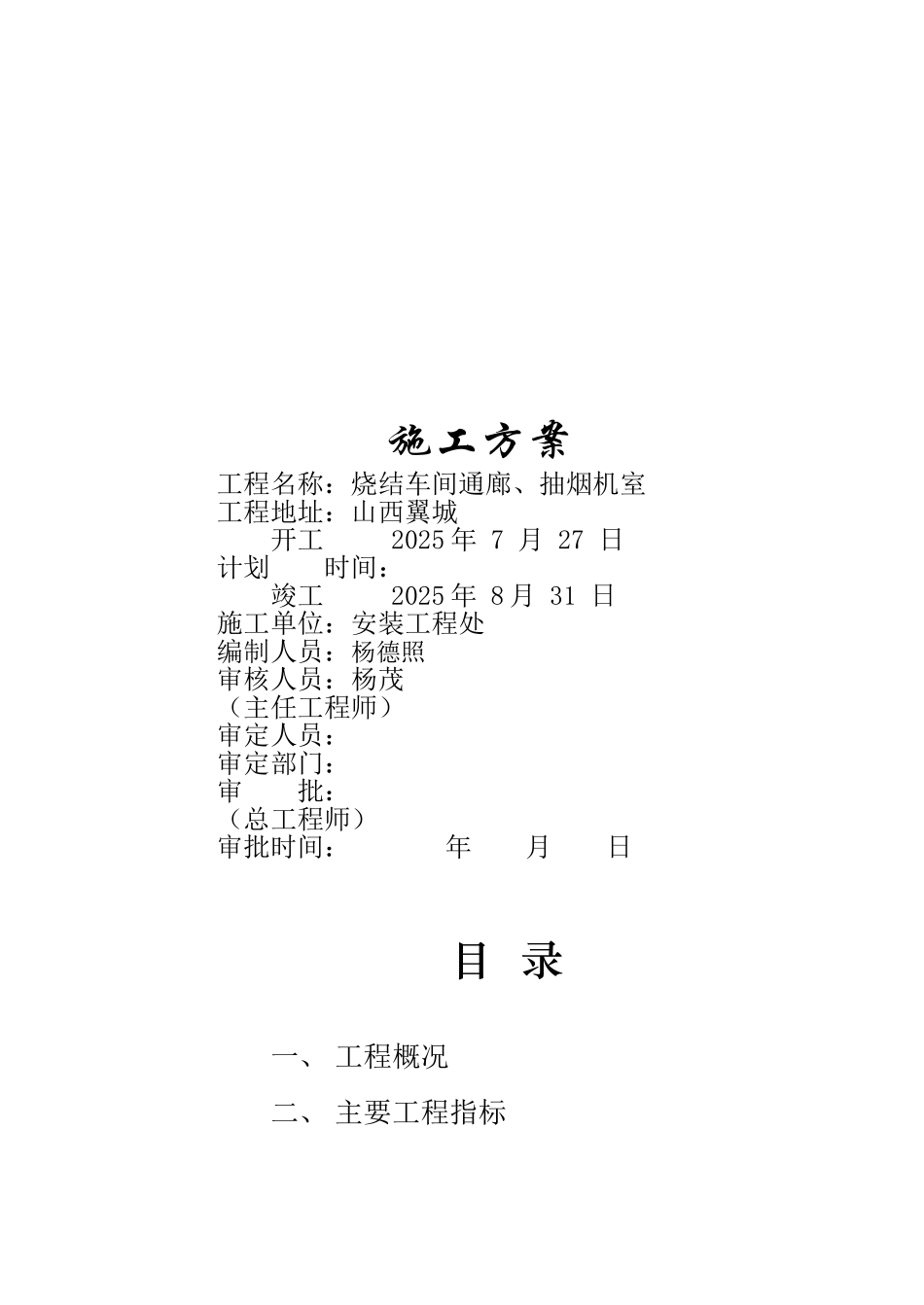

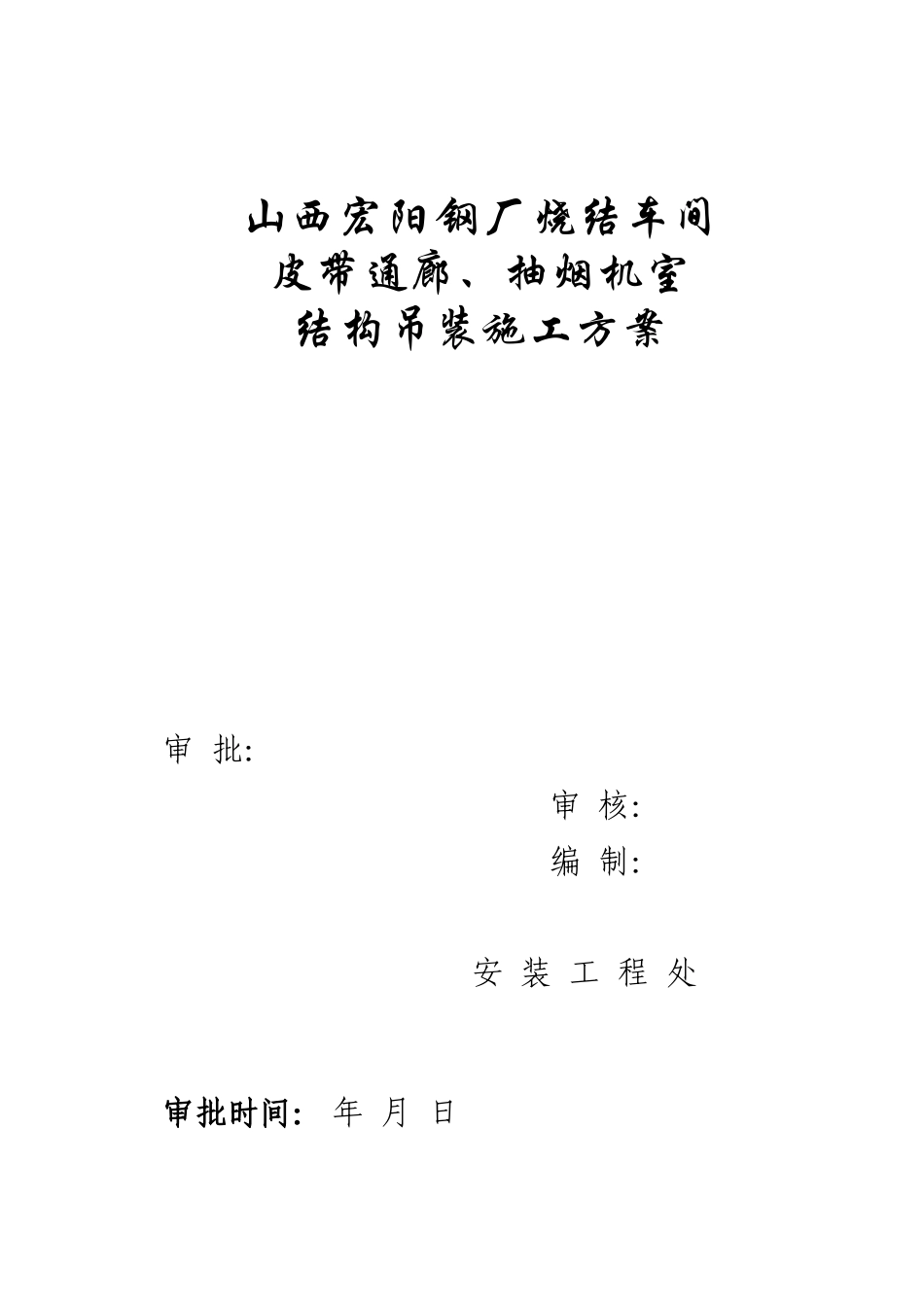

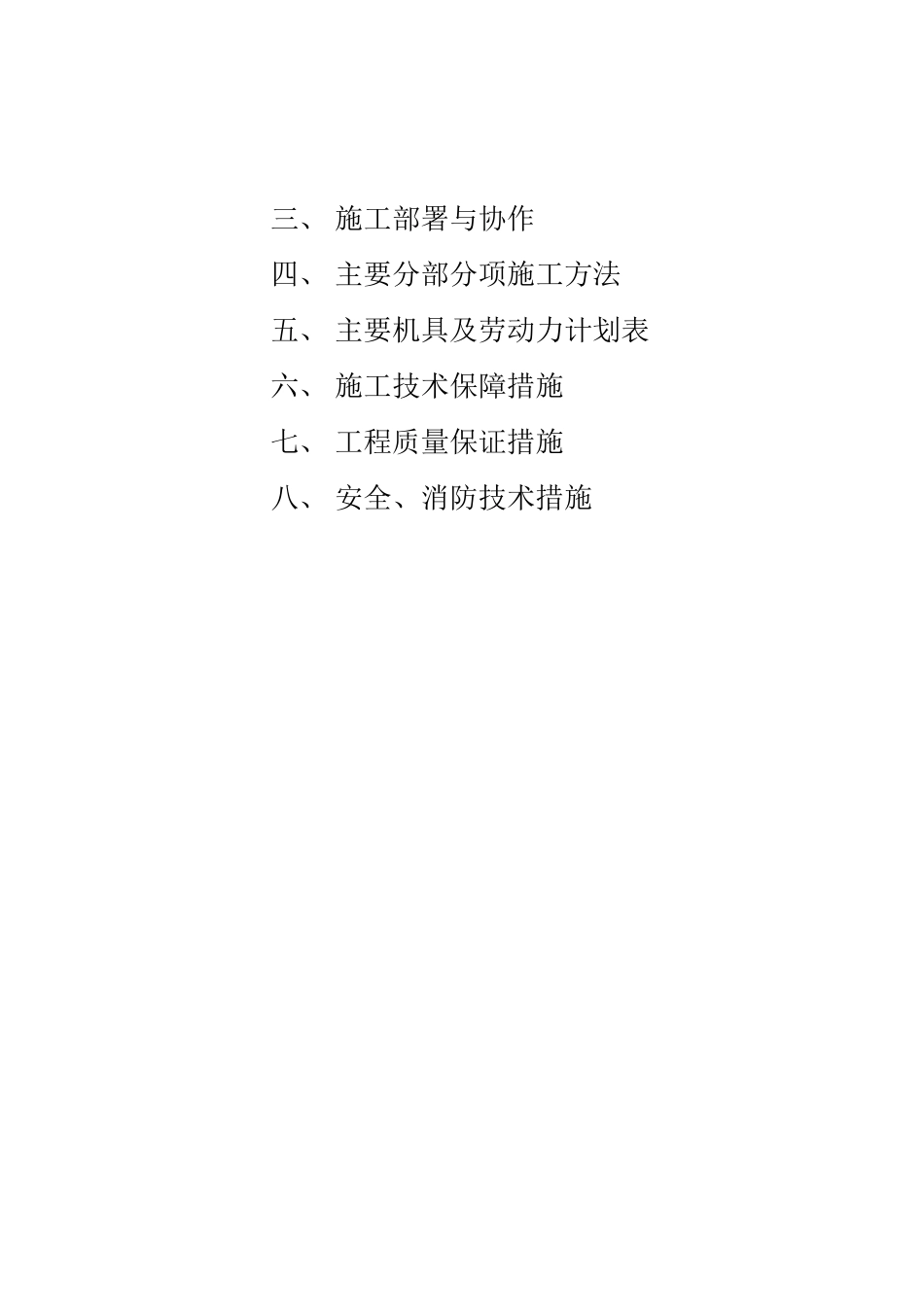

山西宏阳钢厂烧结车间皮带通廊、抽烟机室结构吊装施工方案审 批：审 核：编 制： 安 装 工 程 处审批时间： 年 月 日 施工方案工程名称：烧结车间通廊、抽烟机室工程地址：山西翼城 开工 2025 年 7 月 27 日计划 时间： 竣工 2025 年 8 月 31 日施工单位：安装工程处编制人员：杨德照审核人员：杨茂（主任工程师）审定人员：审定部门：审 批：（总工程师）审批时间： 年 月 日目 录一、 工程概况二、 主要工程指标三、 施工部署与协作四、 主要分部分项施工方法五、 主要机具及劳动力计划表六、 施工技术保障措施七、 工程质量保证措施八、 安全、消防技术措施结构吊装施工方案一、工程概况：本工程为宏阳钢厂烧结车间皮带通廊、抽烟机室结构吊装工程，位于翼城县东北约 10 公里；主要由配一、配二、配五、煤一、烧一、转一、混二共七条皮带通廊及抽烟机室组成。通廊主体结构由支架、斜梁、走道板组成，其中配一、配二、配五、烧一通廊支架在现场预制，并且支架 2、支架 3、支架 4 分两节，支架 5 分三节预制，要采纳柱接柱的施工方法逐节吊装。支架顶部最高点 21.172m。抽烟机室为排架结构，主要构件有：预制柱 14 根、9m 屋面梁 6 榀，屋面板 30 块，吊车梁10 根。二、主要工程指标1、工程质量：确保优良 2、施工工期： 天3、安全生产：进场安全教育率 100%，杜绝重大安全事故，争创安全文明施工场地。4、竣工后的工程技术档案资料及时、真实、完整齐全，符合档案管理及甲方归档要求。5、坚持行之有效的质量“三检制”，工序交接做到有效控制，坚持质量验收的管理方法。6、把住定位轴线、成品保护、技术交底、施工过程控制等关键程序。7、质量通病的预防：一、 构件垂直度偏差。二、 构件安装轴线位移偏差。三、 焊接检测，药皮清理工作。质量通病的预防措施：吊装中抓好过程控制，每道工序完工后质检人员及时检查验收，保证上道工序合格，活完底清。成品保护工作措施：吊装施工中，绑扎点应垫麻袋或护角等物品，作好成品保护工作。三、施工部署与协作：1、质量保证体系 质 量 保 证 体 系 项 目 经 理； 徐 炜 施工负责人：夏柳顺 质量负责人：杨德照↓ ↓ ↓ ↓ ↓2、施工部署：吊装工艺：机械设备进场及施工准备→构件翻身就位、脱模→柱、支架运输、吊装→行车梁、柱间支撑安装 →屋面梁、斜梁吊装→屋面板、走道板吊装→检验后机械退场四、主要分部分项...
