道路顶管施工方案

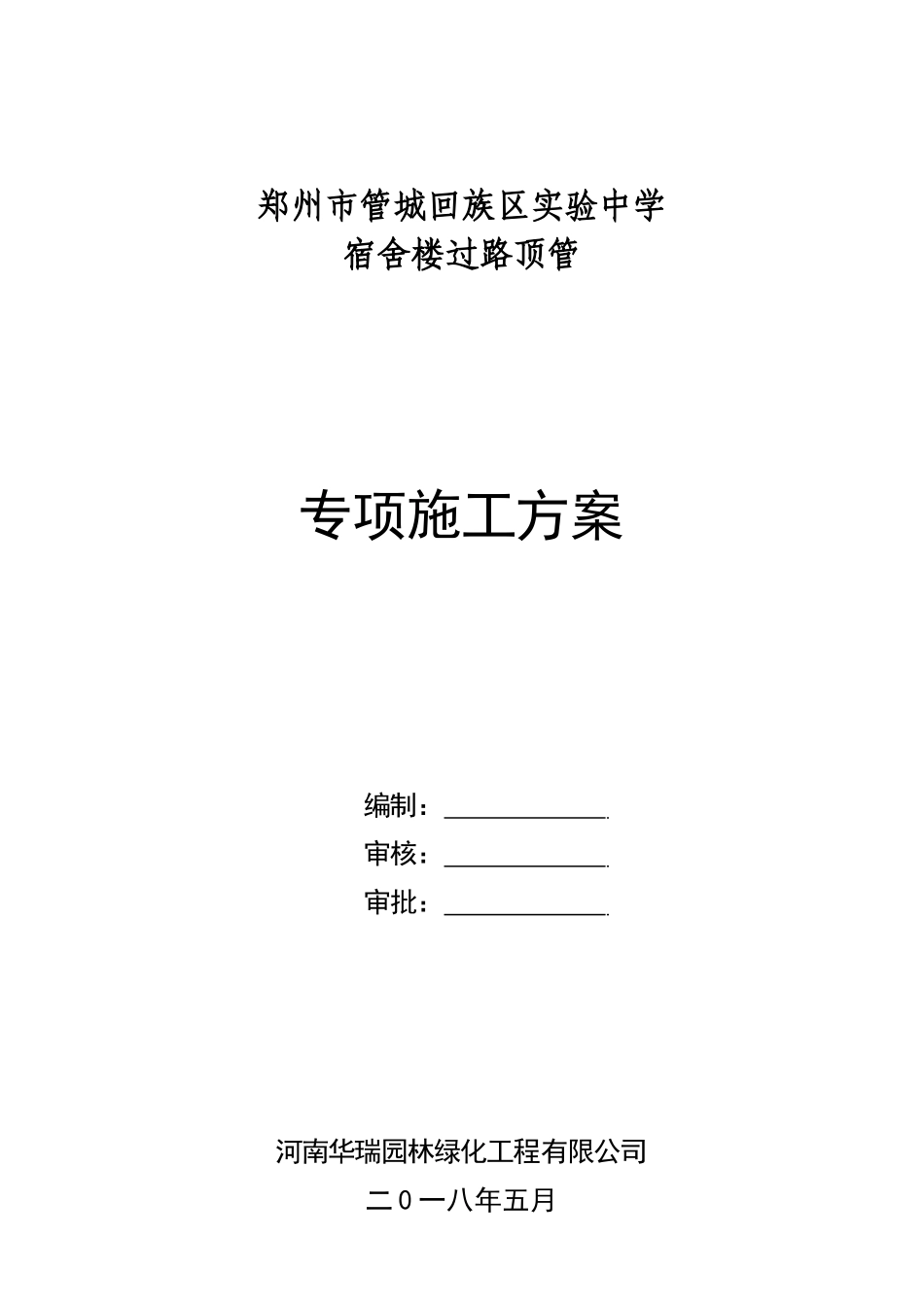

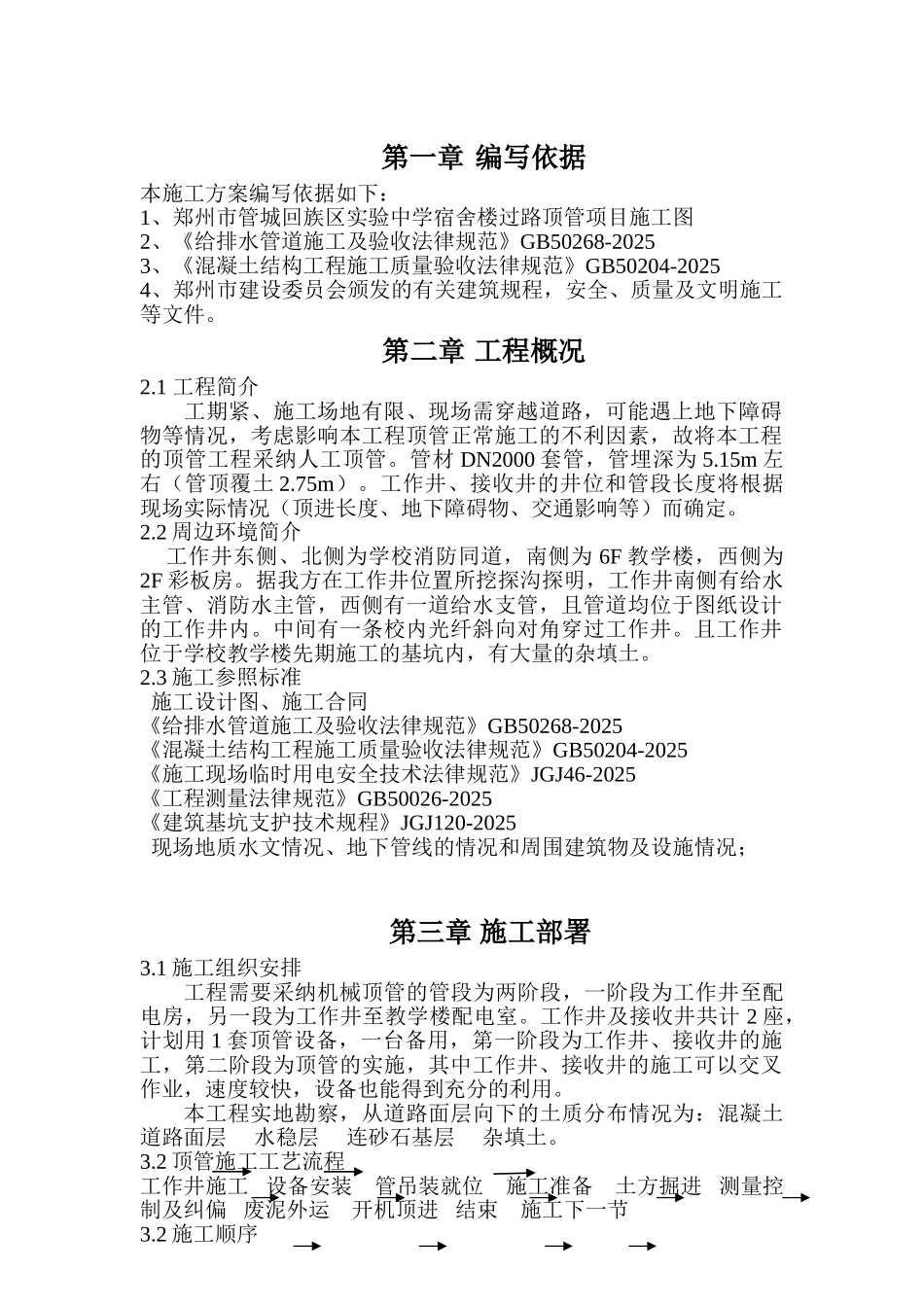

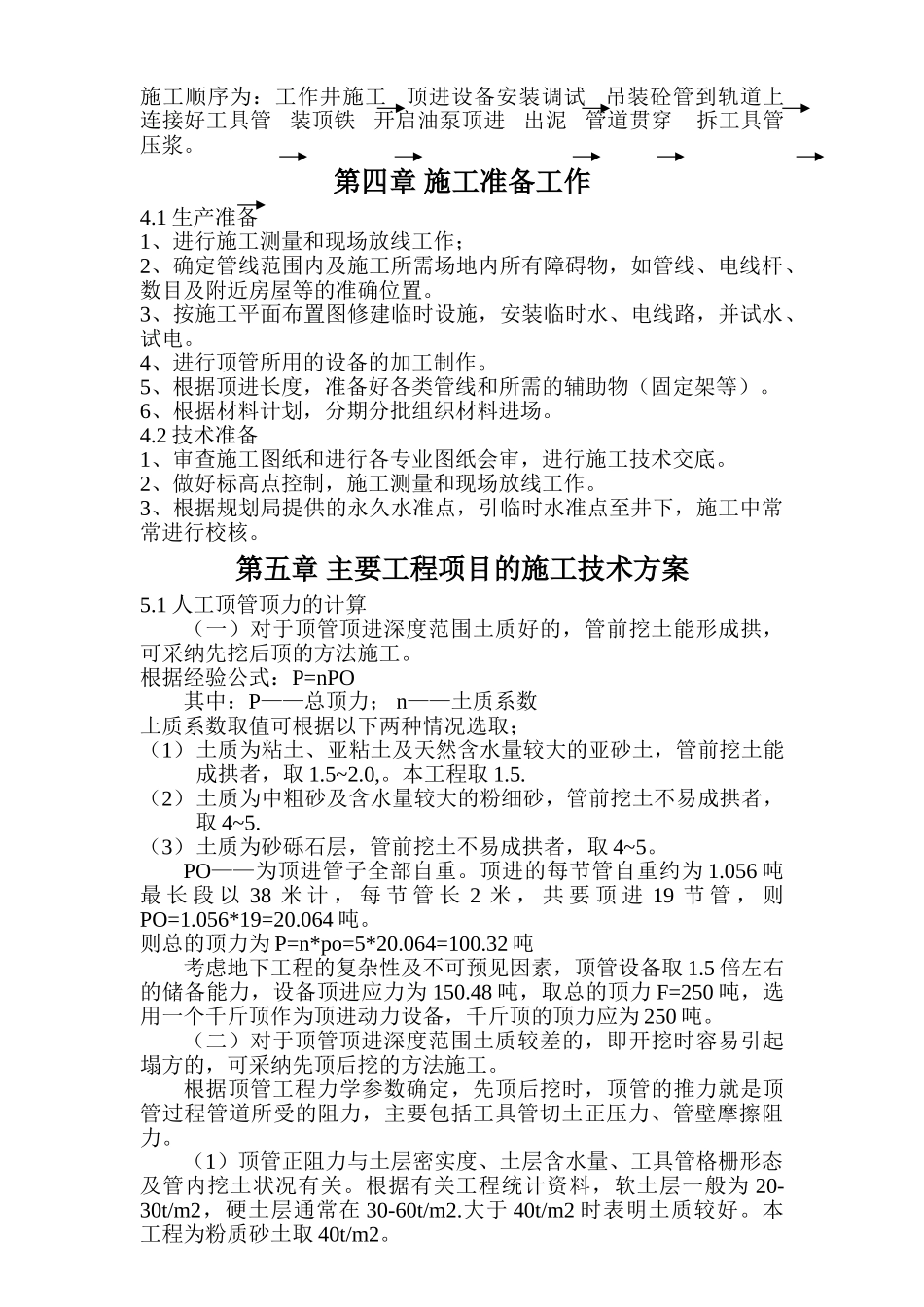

郑州市管城回族区实验中学宿舍楼过路顶管专项施工方案编制： 审核： 审批： 河南华瑞园林绿化工程有限公司二 0 一八年五月第一章 编写依据本施工方案编写依据如下：1、郑州市管城回族区实验中学宿舍楼过路顶管项目施工图2、《给排水管道施工及验收法律规范》GB50268-20253、《混凝土结构工程施工质量验收法律规范》GB50204-20254、郑州市建设委员会颁发的有关建筑规程，安全、质量及文明施工等文件。第二章 工程概况2.1 工程简介工期紧、施工场地有限、现场需穿越道路，可能遇上地下障碍物等情况，考虑影响本工程顶管正常施工的不利因素，故将本工程的顶管工程采纳人工顶管。管材 DN2000 套管，管埋深为 5.15m 左右（管顶覆土 2.75m）。工作井、接收井的井位和管段长度将根据现场实际情况（顶进长度、地下障碍物、交通影响等）而确定。2.2 周边环境简介 工作井东侧、北侧为学校消防同道，南侧为 6F 教学楼，西侧为2F 彩板房。据我方在工作井位置所挖探沟探明，工作井南侧有给水主管、消防水主管，西侧有一道给水支管，且管道均位于图纸设计的工作井内。中间有一条校内光纤斜向对角穿过工作井。且工作井位于学校教学楼先期施工的基坑内，有大量的杂填土。2.3 施工参照标准施工设计图、施工合同《给排水管道施工及验收法律规范》GB50268-2025《混凝土结构工程施工质量验收法律规范》GB50204-2025《施工现场临时用电安全技术法律规范》JGJ46-2025《工程测量法律规范》GB50026-2025《建筑基坑支护技术规程》JGJ120-2025现场地质水文情况、地下管线的情况和周围建筑物及设施情况；第三章 施工部署3.1 施工组织安排工程需要采纳机械顶管的管段为两阶段，一阶段为工作井至配电房，另一段为工作井至教学楼配电室。工作井及接收井共计 2 座，计划用 1 套顶管设备，一台备用，第一阶段为工作井、接收井的施工，第二阶段为顶管的实施，其中工作井、接收井的施工可以交叉作业，速度较快，设备也能得到充分的利用。本工程实地勘察，从道路面层向下的土质分布情况为：混凝土道路面层 水稳层 连砂石基层 杂填土。3.2 顶管施工工艺流程工作井施工 设备安装 管吊装就位 施工准备 土方掘进 测量控制及纠偏 废泥外运 开机顶进 结束 施工下一节3.2 施工顺序施工顺序为：工作井施工 顶进设备安装调试 吊装砼管到轨道上 连接好工具管 装顶铁 开启油泵顶进 出泥 管道贯穿 拆工具管 压浆。第四章 施工准备工作4.1 生产准...
