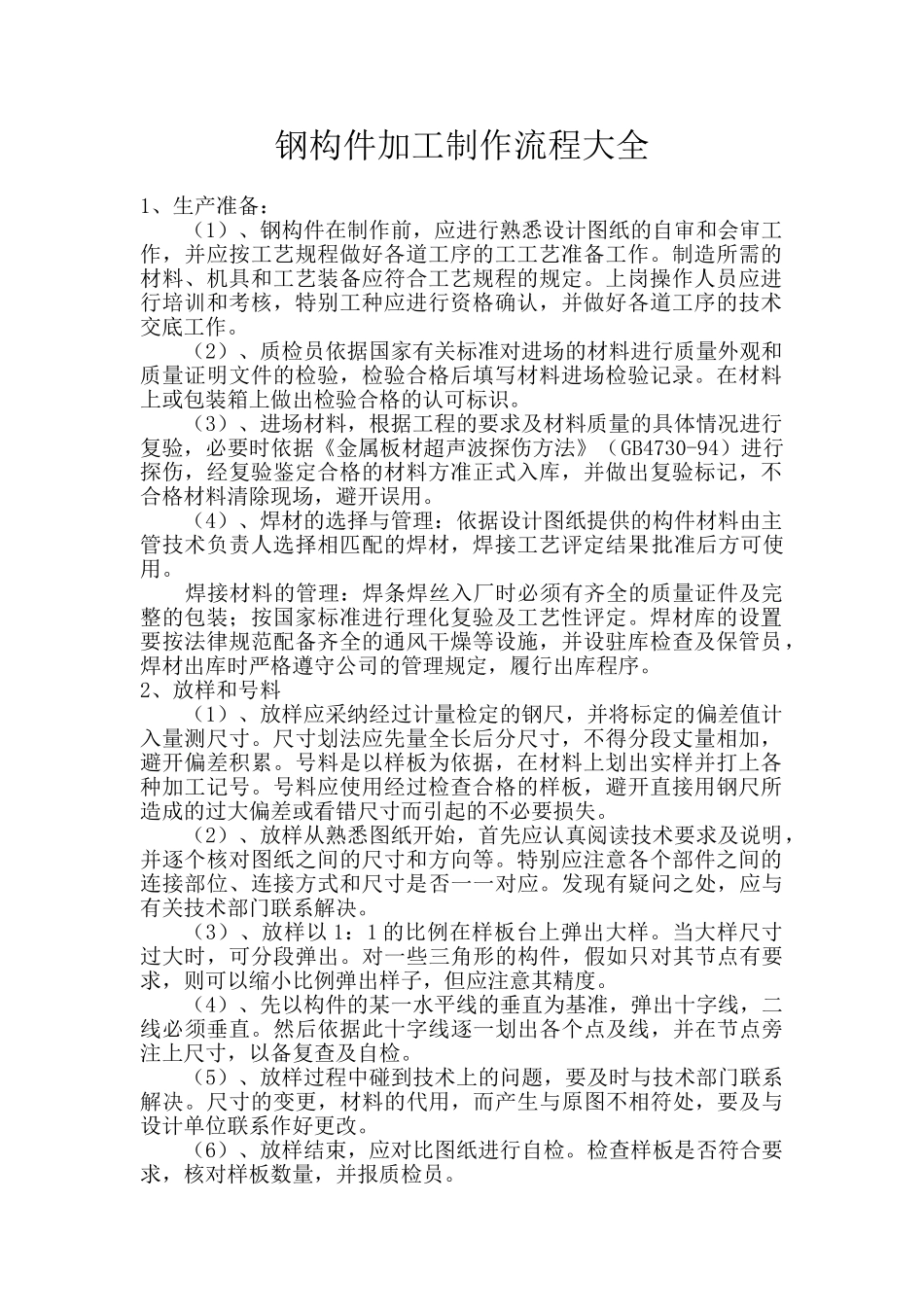

钢构件加工制作流程大全

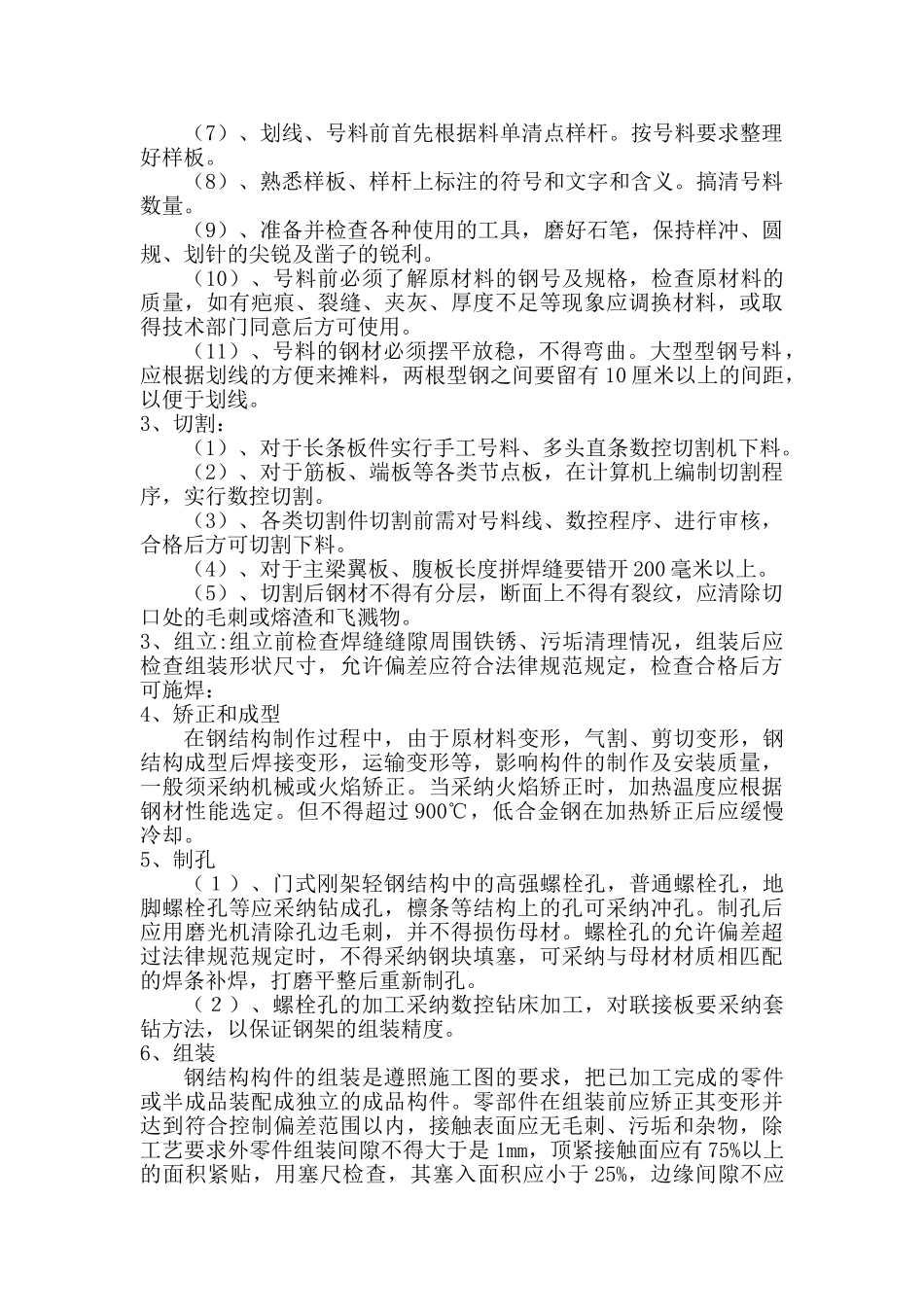

钢构件加工制作流程大全1、生产准备：（1）、钢构件在制作前，应进行熟悉设计图纸的自审和会审工作，并应按工艺规程做好各道工序的工工艺准备工作。制造所需的材料、机具和工艺装备应符合工艺规程的规定。上岗操作人员应进行培训和考核，特别工种应进行资格确认，并做好各道工序的技术交底工作。（2）、质检员依据国家有关标准对进场的材料进行质量外观和质量证明文件的检验，检验合格后填写材料进场检验记录。在材料上或包装箱上做出检验合格的认可标识。（3）、进场材料，根据工程的要求及材料质量的具体情况进行复验，必要时依据《金属板材超声波探伤方法》（GB4730-94）进行探伤，经复验鉴定合格的材料方准正式入库，并做出复验标记，不合格材料清除现场，避开误用。（4）、焊材的选择与管理：依据设计图纸提供的构件材料由主管技术负责人选择相匹配的焊材，焊接工艺评定结果批准后方可使用。 焊接材料的管理：焊条焊丝入厂时必须有齐全的质量证件及完整的包装；按国家标准进行理化复验及工艺性评定。焊材库的设置要按法律规范配备齐全的通风干燥等设施，并设驻库检查及保管员，焊材出库时严格遵守公司的管理规定，履行出库程序。2、放样和号料（1）、放样应采纳经过计量检定的钢尺，并将标定的偏差值计入量测尺寸。尺寸划法应先量全长后分尺寸，不得分段丈量相加，避开偏差积累。号料是以样板为依据，在材料上划出实样并打上各种加工记号。号料应使用经过检查合格的样板，避开直接用钢尺所造成的过大偏差或看错尺寸而引起的不必要损失。 （2）、放样从熟悉图纸开始，首先应认真阅读技术要求及说明，并逐个核对图纸之间的尺寸和方向等。特别应注意各个部件之间的连接部位、连接方式和尺寸是否一一对应。发现有疑问之处，应与有关技术部门联系解决。（3）、放样以 1：1 的比例在样板台上弹出大样。当大样尺寸过大时，可分段弹出。对一些三角形的构件，假如只对其节点有要求，则可以缩小比例弹出样子，但应注意其精度。（4）、先以构件的某一水平线的垂直为基准，弹出十字线，二线必须垂直。然后依据此十字线逐一划出各个点及线，并在节点旁注上尺寸，以备复查及自检。（5）、放样过程中碰到技术上的问题，要及时与技术部门联系解决。尺寸的变更，材料的代用，而产生与原图不相符处，要及与设计单位联系作好更改。（6）、放样结束，应对比图纸进行自检。检查样板是否符合要求，核对样板数量，并报质检员。（7）、划线、号料前首先根据料单清...
