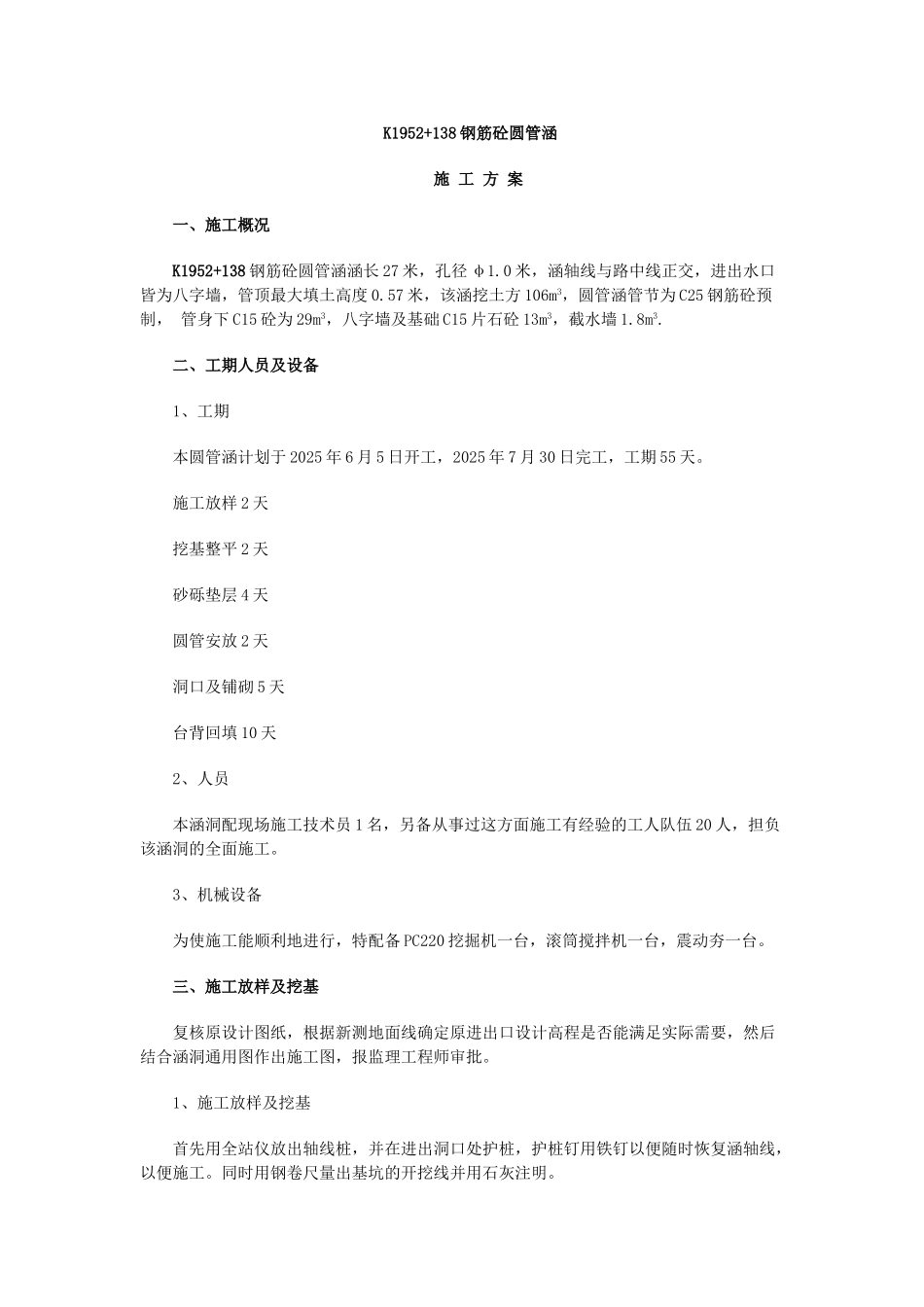

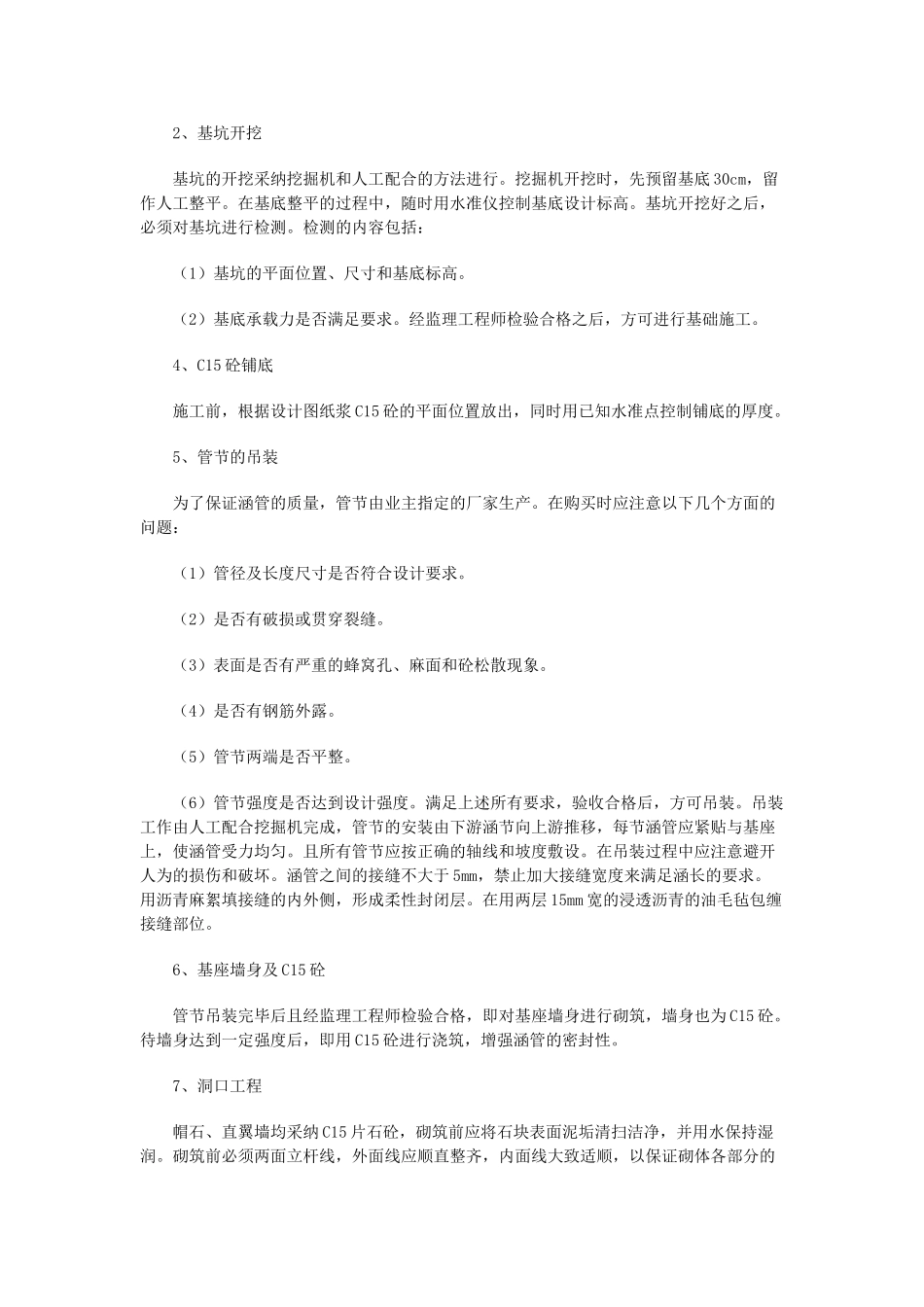

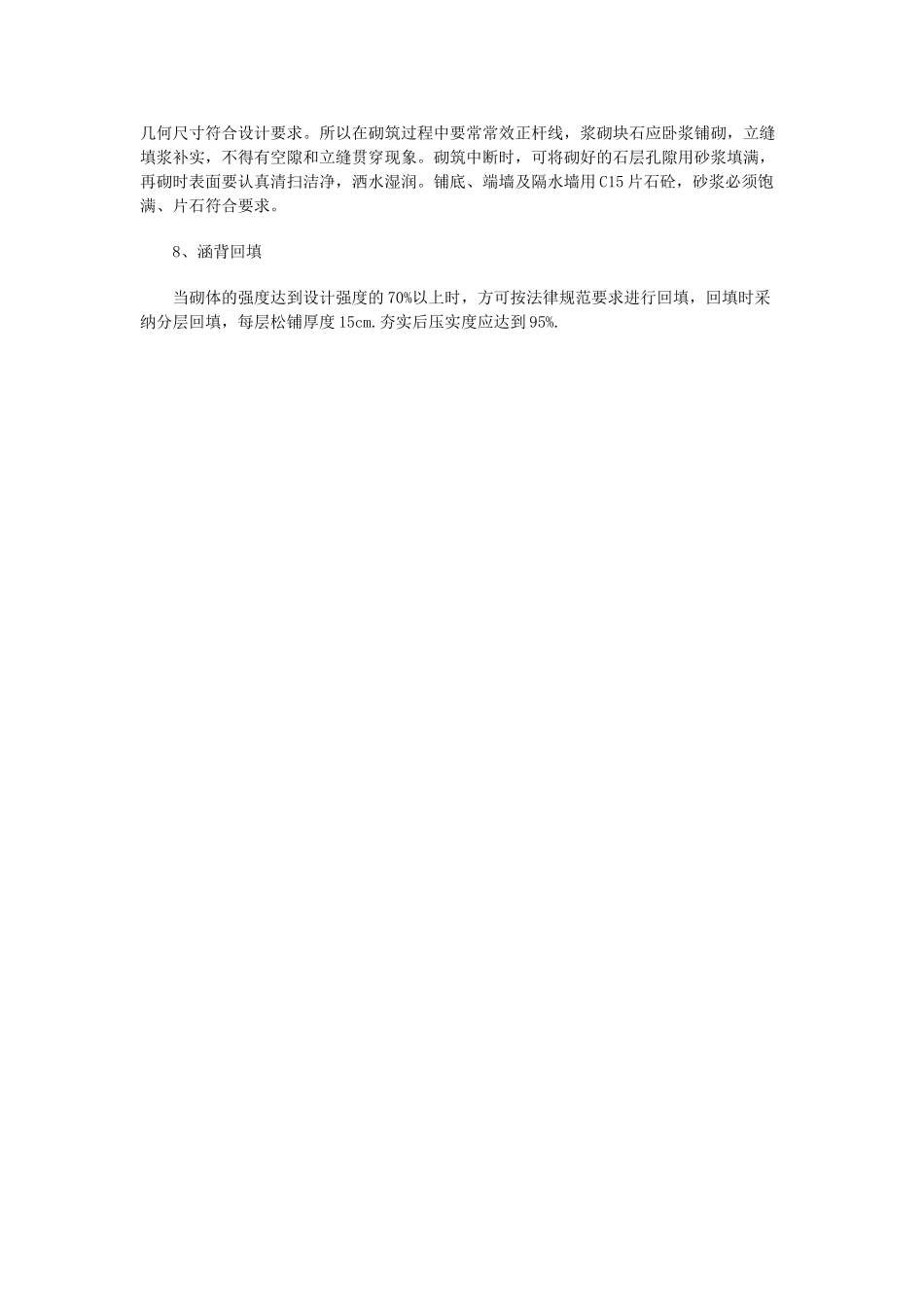

K1952+138 钢筋砼圆管涵 施 工 方 案 一、施工概况 K1952+138 钢筋砼圆管涵涵长 27 米，孔径 φ1.0 米，涵轴线与路中线正交，进出水口皆为八字墙，管顶最大填土高度 0.57 米，该涵挖土方 106m3，圆管涵管节为 C25 钢筋砼预制， 管身下 C15 砼为 29m3，八字墙及基础 C15 片石砼 13m3，截水墙 1.8m3. 二、工期人员及设备 1、工期 本圆管涵计划于 2025 年 6 月 5 日开工，2025 年 7 月 30 日完工，工期 55 天。 施工放样 2 天 挖基整平 2 天 砂砾垫层 4 天 圆管安放 2 天 洞口及铺砌 5 天 台背回填 10 天 2、人员 本涵洞配现场施工技术员 1 名，另备从事过这方面施工有经验的工人队伍 20 人，担负该涵洞的全面施工。 3、机械设备 为使施工能顺利地进行，特配备 PC220 挖掘机一台，滚筒搅拌机一台，震动夯一台。 三、施工放样及挖基 复核原设计图纸，根据新测地面线确定原进出口设计高程是否能满足实际需要，然后结合涵洞通用图作出施工图，报监理工程师审批。 1、施工放样及挖基 首先用全站仪放出轴线桩，并在进出洞口处护桩，护桩钉用铁钉以便随时恢复涵轴线，以便施工。同时用钢卷尺量出基坑的开挖线并用石灰注明。 2、基坑开挖 基坑的开挖采纳挖掘机和人工配合的方法进行。挖掘机开挖时，先预留基底 30cm，留作人工整平。在基底整平的过程中，随时用水准仪控制基底设计标高。基坑开挖好之后，必须对基坑进行检测。检测的内容包括： （1）基坑的平面位置、尺寸和基底标高。 （2）基底承载力是否满足要求。经监理工程师检验合格之后，方可进行基础施工。 4、C15 砼铺底 施工前，根据设计图纸浆 C15 砼的平面位置放出，同时用已知水准点控制铺底的厚度。 5、管节的吊装 为了保证涵管的质量，管节由业主指定的厂家生产。在购买时应注意以下几个方面的问题： （1）管径及长度尺寸是否符合设计要求。 （2）是否有破损或贯穿裂缝。 （3）表面是否有严重的蜂窝孔、麻面和砼松散现象。 （4）是否有钢筋外露。 （5）管节两端是否平整。 （6）管节强度是否达到设计强度。满足上述所有要求，验收合格后，方可吊装。吊装工作由人工配合挖掘机完成，管节的安装由下游涵节向上游推移，每节涵管应紧贴与基座上，使涵管受力均匀。且所有管节应按正确的轴线和坡度敷设。在吊装过程中应注意避开人为的损伤和破坏。涵管之间的接缝不大于 5mm，禁止加大接缝宽度来满足涵长...
