钢结构吊装专项施工方案83575

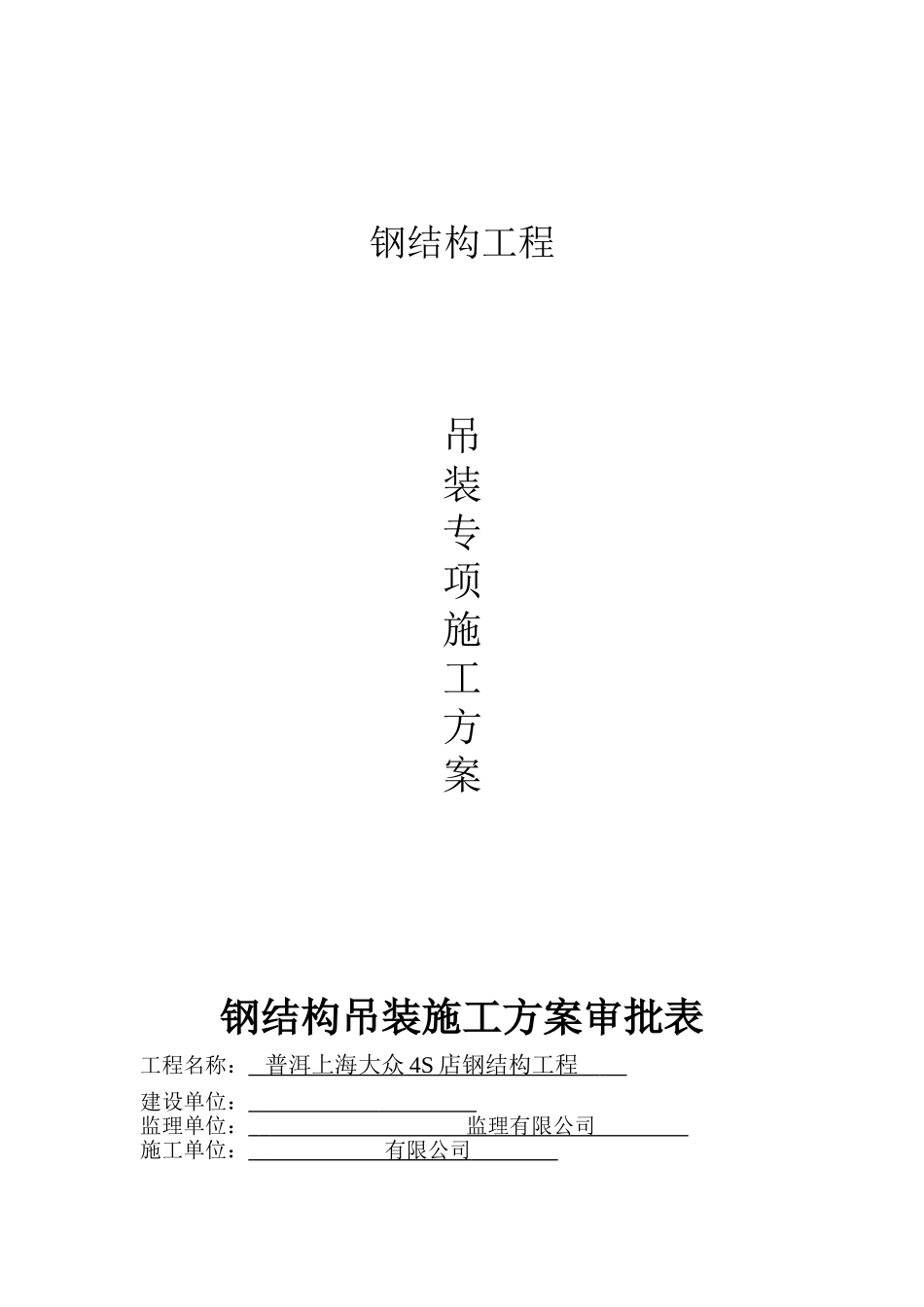

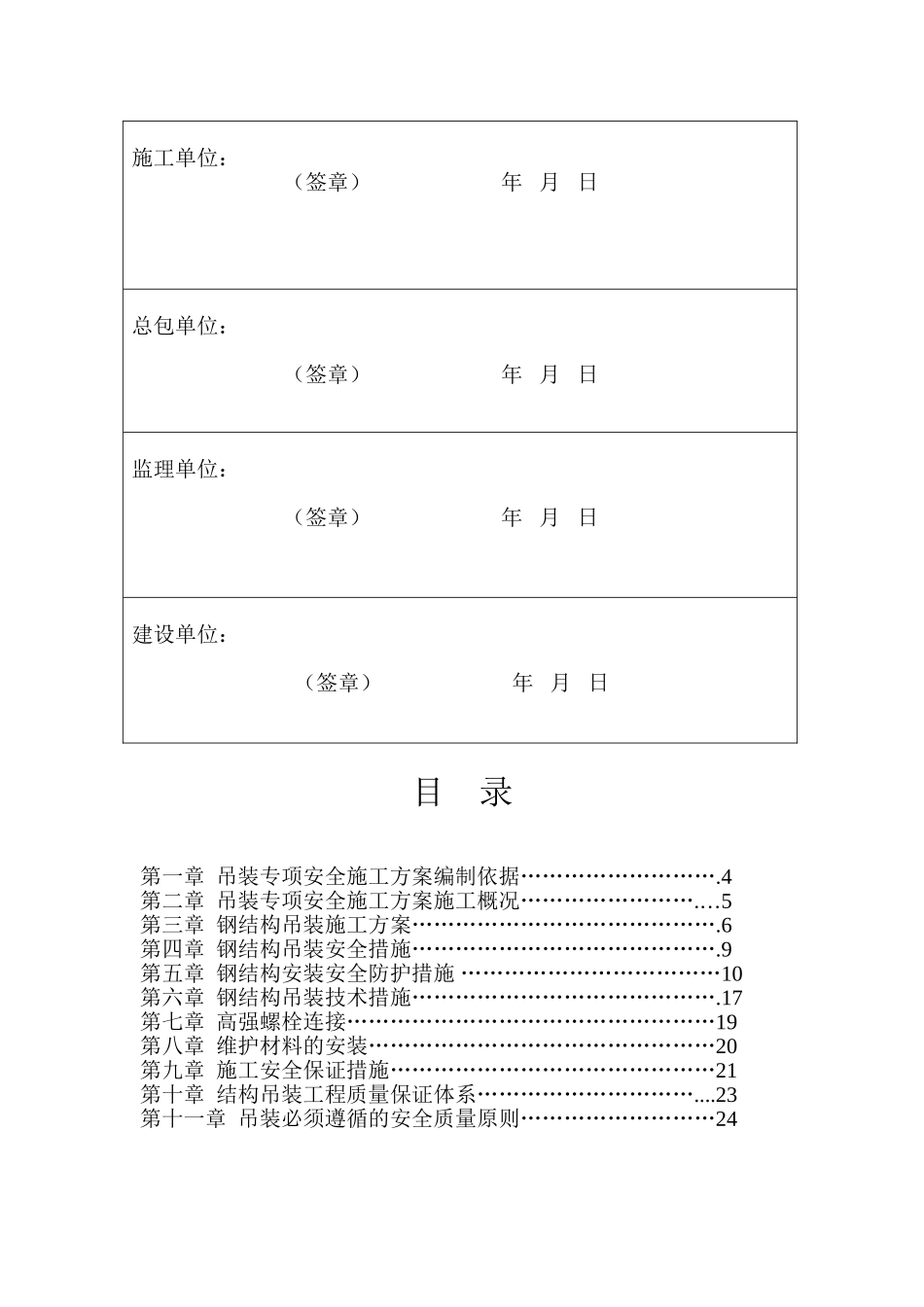

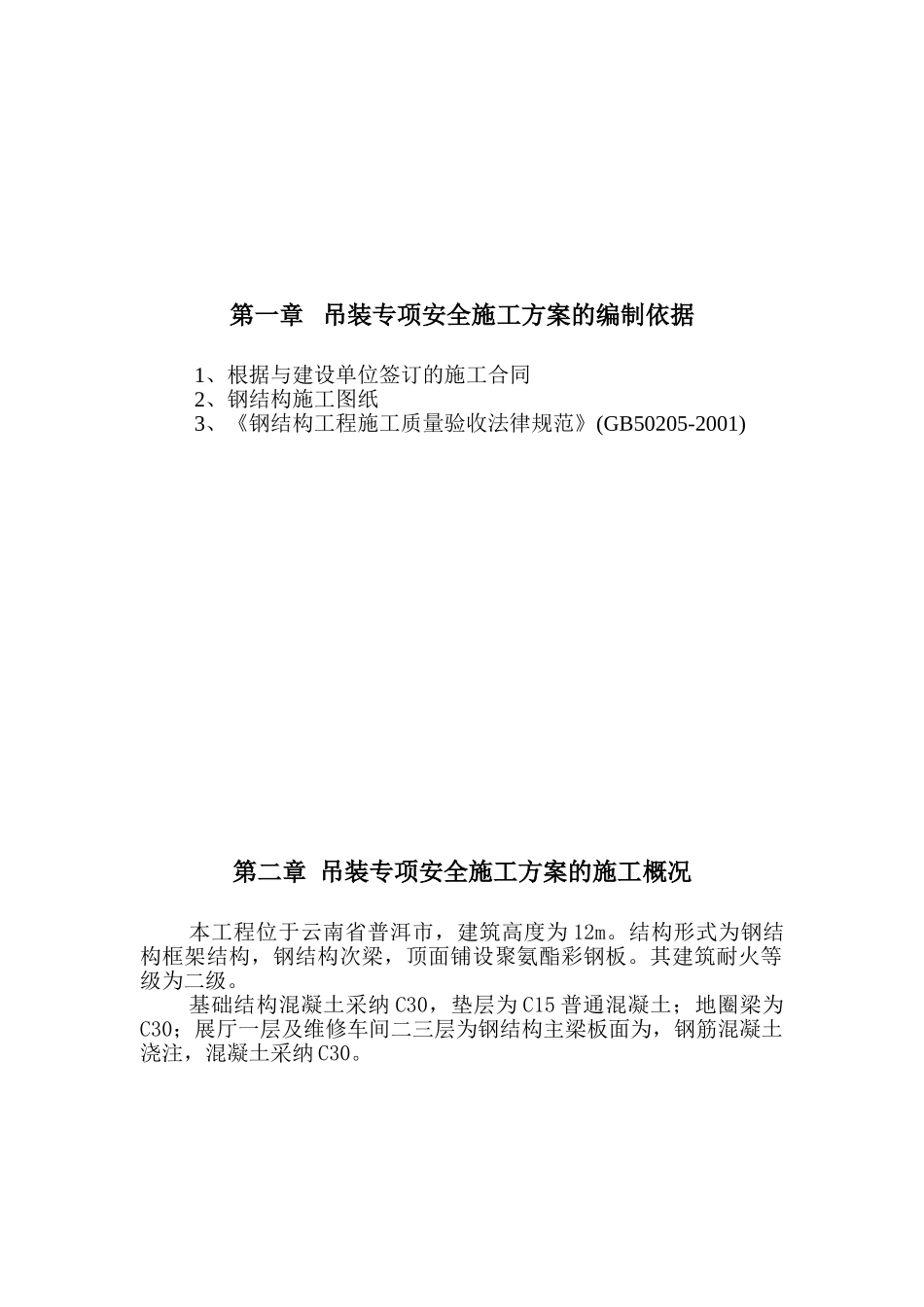

钢结构工程吊装专项施工方案钢结构吊装施工方案审批表工程名称： 普洱上海大众 4S 店钢结构工程 建设单位： 监理单位： 监理有限公司 施工单位： 有限公司 施工单位： （签章） 年 月 日总包单位：（签章） 年 月 日监理单位：（签章） 年 月 日建设单位：（签章） 年 月 日目 录第一章 吊装专项安全施工方案编制依据……………………….4第二章 吊装专项安全施工方案施工概况…………………….…5第三章 钢结构吊装施工方案…………………………………….6第四章 钢结构吊装安全措施…………………………………….9第五章 钢结构安装安全防护措施 ………………………………10第六章 钢结构吊装技术措施…………………………………….17第七章 高强螺栓连接……………………………………………19第八章 维护材料的安装…………………………………………20第九章 施工安全保证措施………………………………………21第十章 结构吊装工程质量保证体系…………………………....23第十一章 吊装必须遵循的安全质量原则………………………24第一章 吊装专项安全施工方案的编制依据1、根据与建设单位签订的施工合同2、钢结构施工图纸3、《钢结构工程施工质量验收法律规范》(GB50205-2001) 第二章 吊装专项安全施工方案的施工概况本工程位于云南省普洱市，建筑高度为 12m。结构形式为钢结构框架结构，钢结构次梁，顶面铺设聚氨酯彩钢板。其建筑耐火等级为二级。基础结构混凝土采纳 C30，垫层为 C15 普通混凝土；地圈梁为C30；展厅一层及维修车间二三层为钢结构主梁板面为，钢筋混凝土浇注，混凝土采纳 C30。第三章 钢结构吊装施工方案所有构件均为加工厂加工成型，运输至施工场地现场直接吊装；钢柱、主梁、次梁等大型钢构件用汽车吊吊装。应吊装工作量大，特制定以下吊装方案：一、 钢柱的吊装：1、钢柱在吊装前应在构件表面标出安装用的控制线作为校正的依据，同时钢柱每校正好一根应与前根钢柱用次梁、柱间支撑等链接并固定。2、吊装采纳斜吊法及旋转法相结合，钢丝绳绑扎点与钢构件接触点之间，应用软材料保护好钢构件，以防钢构件及钢丝绳受损，起重机边回转边起钩，使钢柱绕柱脚旋转而直立，立钢柱时，先将钢柱脚螺栓孔插入预留螺栓，回转吊臂，使钢柱头大致垂直后初步对中，即对螺栓进行初拧。3、校正前先检查钢柱脚的轴线，使其达到法律规范的要求，再检查标高，钢柱的标高可以用垫板控制，垫板应设...
