钢结构屋面板安装施工方案

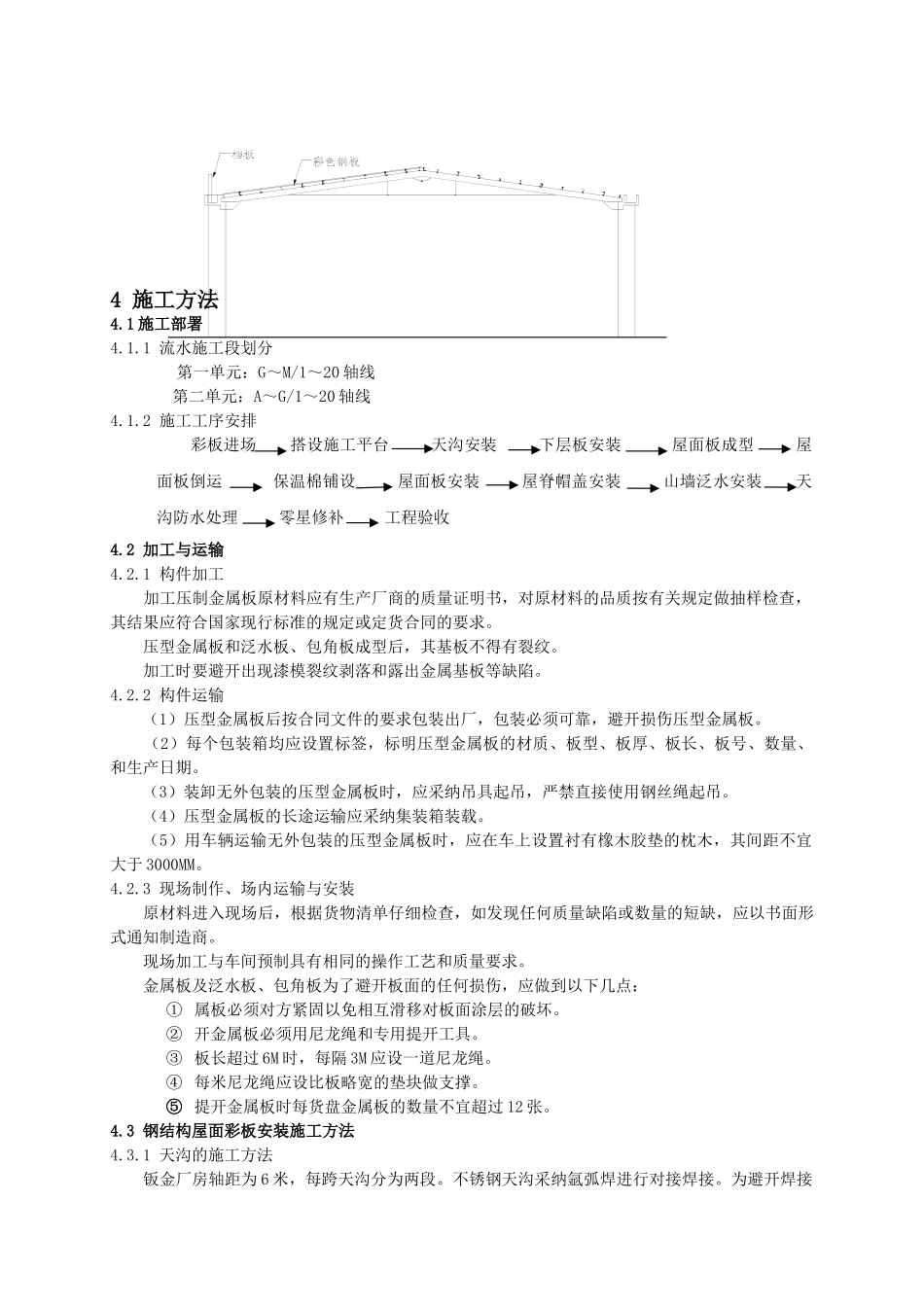

钢结构屋面彩板安装施工方案1 工程概况 该钣金厂房钢结构工程，厂房采纳混凝主体，轻型钢结构屋面。内置不锈钢天沟，屋面采纳双层彩钢板加保温棉（从下到上依次为Q900型彩钢板+50厚24K离心玻璃棉加铝箔+V760型自扣式彩钢屋面板），该工程屋面设计坡度为5%，单坡长24m。高度为9.5m-11.65m，总面积约为5267m2。2 施工范围产业园Ⅱ区钣金厂房轻型钢结构屋面彩板、保温棉、西层板、天沟制作、运输、安装、验收。3 施工准备3.1 主要设备序号设 备 名 称数量规 格用 途1汽车吊1 台16T吊装、卸货2成型机1 台角驰-760 型彩板成型3钢丝绳、留绳10 根安装4麻绳100m安装5钢丝8m0.5彩板提升6手电钻10 把安装彩板7剪刀2 把安装彩板8麻绳100m彩板提升9电源线300m彩板安装3.2 材料进场检验3.2.1、材料进场厂商应附原厂(素材提供厂商)出厂材质检验证明并依规定办法取样送检。3.2.2、检验成型板规格尺寸、厚度、数量、长度及宽度。3.2.3、检验各式收边料规格尺寸、厚度、数量及形式是否符合料单。3.2.4、检验零配件自攻螺丝及垫片、拉钉、止水胶泥、落水管、固定座、等。3.2.5、彩色钢板外观不得有刮伤磨损、扭曲、污染色差、翘角等现象。3.2.6、吊升过程中彩色钢板垂直弯带若有松脱应放下重新调整后再吊升。3.2.7、彩色钢板缓慢下降待吊车手控制定位后依序放下。3.2.7、材料吊置屋架后,所有板肋须朝上,板面应朝同一方向(便于安装公母扣合)并应以尼龙绳或麻绳固定于钢构之主构件上,屋面板隔跨堆放,不得置于檩条中央。3.2.8 屋面板吊运的材料堆放（屋面板采纳现场地面成型,暂定在 1 轴）3.2.9、材料进场至指定地点前须分批分类吊放,不立即使用时应整齐堆置并以帆布或塑胶布覆盖。3.2.10、地面堆放材料时为保持干燥须铺设枕木(枕木高于 6cm 以上),材料不得接触地面,枕木间距不大于 3M,且需安排倾斜放置,以利排水。3.2.11、材料吊运屋架前应以钢带捆扎束紧。3.2.12、材料吊上屋架施工要点：吊放钢板前须先在女儿墙位置设置挡板防止钢板滑落 (如下图所示)，并使用麻绳捆绑固定。 4 施工方法4.1 施工部署4.1.1 流水施工段划分 第一单元：G～M/1～20 轴线第二单元：A～G/1～20 轴线4.1.2 施工工序安排 彩板进场 搭设施工平台 天沟安装 下层板安装 屋面板成型 屋面板倒运 保温棉铺设 屋面板安装 屋脊帽盖安装 山墙泛水安装 天沟防水处理 零星修补 工程验收 4.2 加工与运输4.2.1 构件加工 加工压制金属板原材料应有生产厂...
