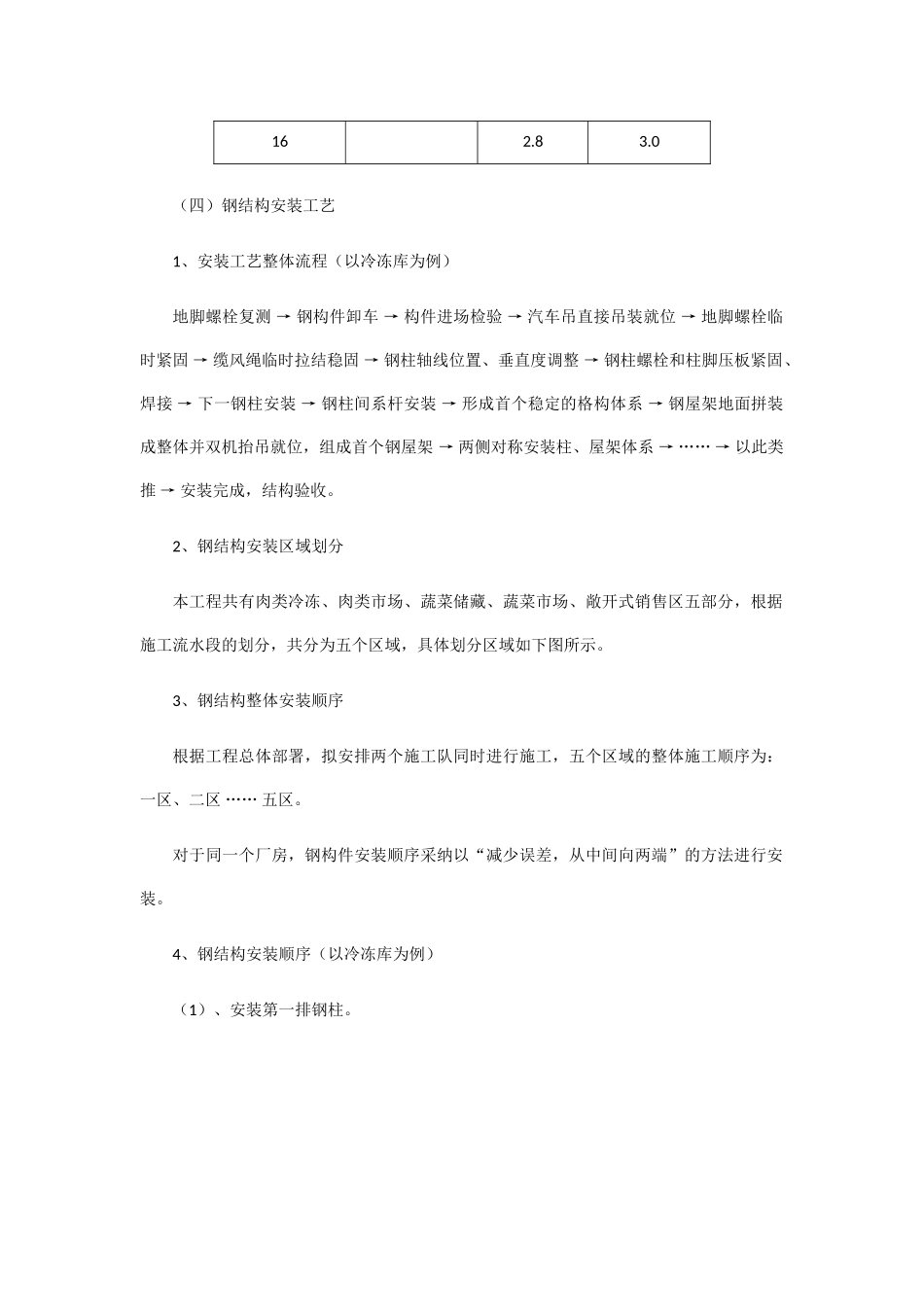

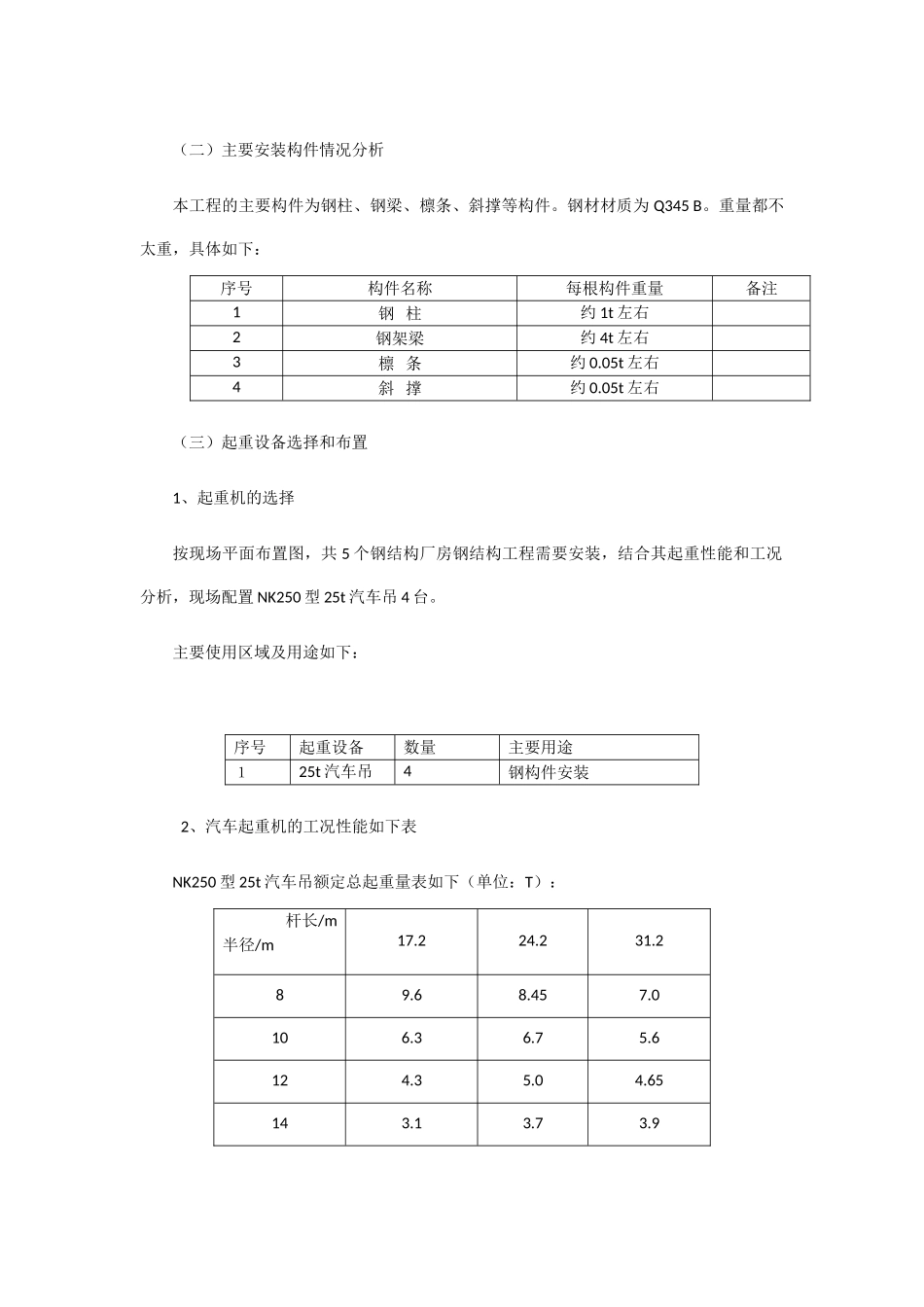

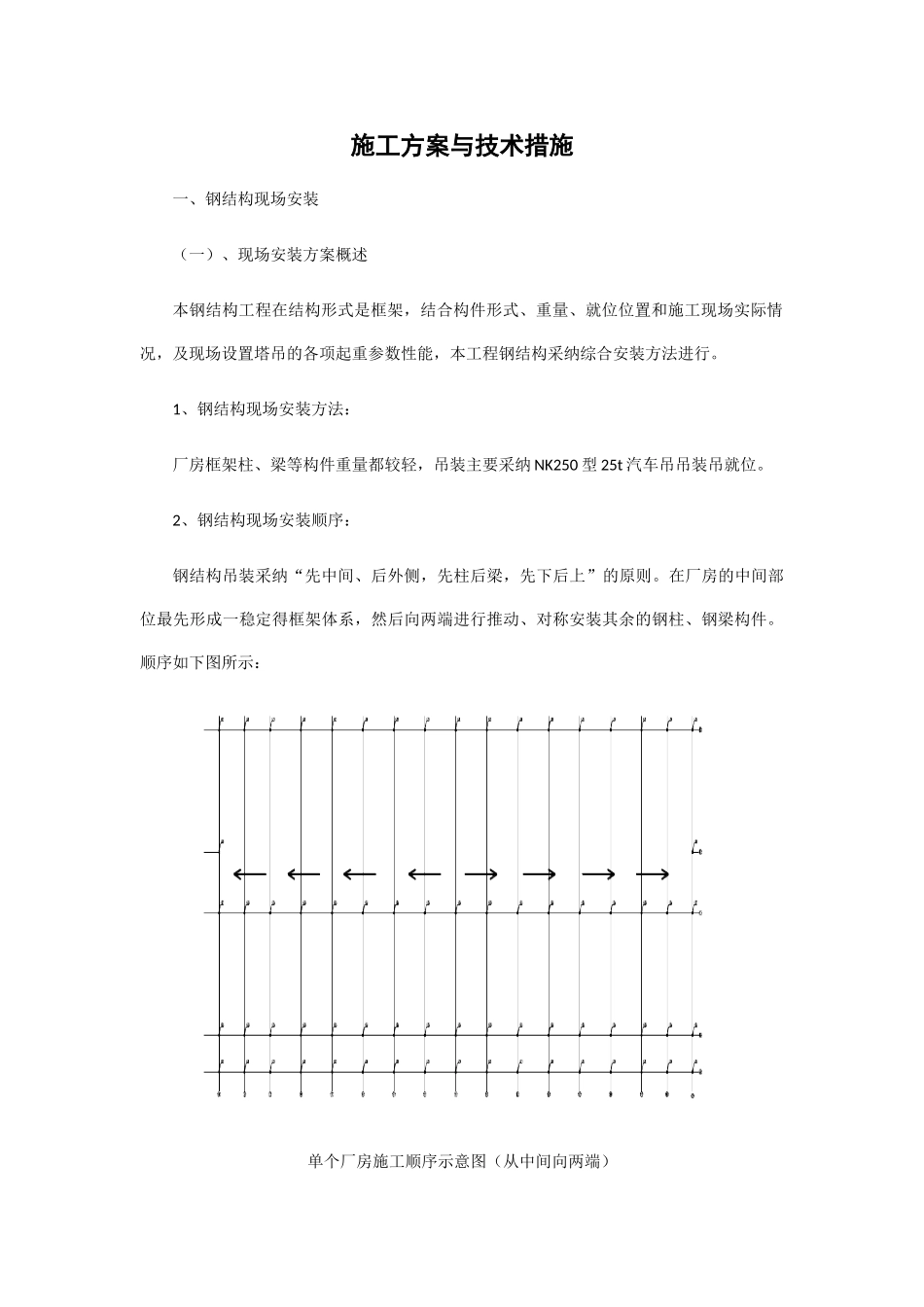

施工方案与技术措施一、钢结构现场安装（一）、现场安装方案概述本钢结构工程在结构形式是框架，结合构件形式、重量、就位位置和施工现场实际情况，及现场设置塔吊的各项起重参数性能，本工程钢结构采纳综合安装方法进行。1、钢结构现场安装方法：厂房框架柱、梁等构件重量都较轻，吊装主要采纳 NK250 型 25t 汽车吊吊装吊就位。2、钢结构现场安装顺序：钢结构吊装采纳“先中间、后外侧，先柱后梁，先下后上”的原则。在厂房的中间部位最先形成一稳定得框架体系，然后向两端进行推动、对称安装其余的钢柱、钢梁构件。顺序如下图所示：单个厂房施工顺序示意图（从中间向两端）（二）主要安装构件情况分析本工程的主要构件为钢柱、钢梁、檩条、斜撑等构件。钢材材质为 Q345 B。重量都不太重，具体如下：序号构件名称每根构件重量备注1钢 柱约 1t 左右2钢架梁约 4t 左右3檩 条约 0.05t 左右4斜 撑约 0.05t 左右（三）起重设备选择和布置1、起重机的选择按现场平面布置图，共 5 个钢结构厂房钢结构工程需要安装，结合其起重性能和工况分析，现场配置 NK250 型 25t 汽车吊 4 台。主要使用区域及用途如下：序号起重设备数量主要用途１25t 汽车吊4钢构件安装2、汽车起重机的工况性能如下表NK250 型 25t 汽车吊额定总起重量表如下（单位：T）：杆长/m半径/m17.224.231.289.68.457.0106.36.75.6124.35.04.65143.13.73.9162.83.0（四）钢结构安装工艺1、安装工艺整体流程（以冷冻库为例）地脚螺栓复测 → 钢构件卸车 → 构件进场检验 → 汽车吊直接吊装就位 → 地脚螺栓临时紧固 → 缆风绳临时拉结稳固 → 钢柱轴线位置、垂直度调整 → 钢柱螺栓和柱脚压板紧固、焊接 → 下一钢柱安装 → 钢柱间系杆安装 → 形成首个稳定的格构体系 → 钢屋架地面拼装成整体并双机抬吊就位，组成首个钢屋架 → 两侧对称安装柱、屋架体系 → …… → 以此类推 → 安装完成，结构验收。2、钢结构安装区域划分本工程共有肉类冷冻、肉类市场、蔬菜储藏、蔬菜市场、敞开式销售区五部分，根据施工流水段的划分，共分为五个区域，具体划分区域如下图所示。3、钢结构整体安装顺序根据工程总体部署，拟安排两个施工队同时进行施工，五个区域的整体施工顺序为：一区、二区 …… 五区。对于同一个厂房，钢构件安装顺序采纳以“减少误差，从中间向两端”的方法进行安装。4、钢结构安装顺序（以冷冻库为例）（1）、安装第一...
