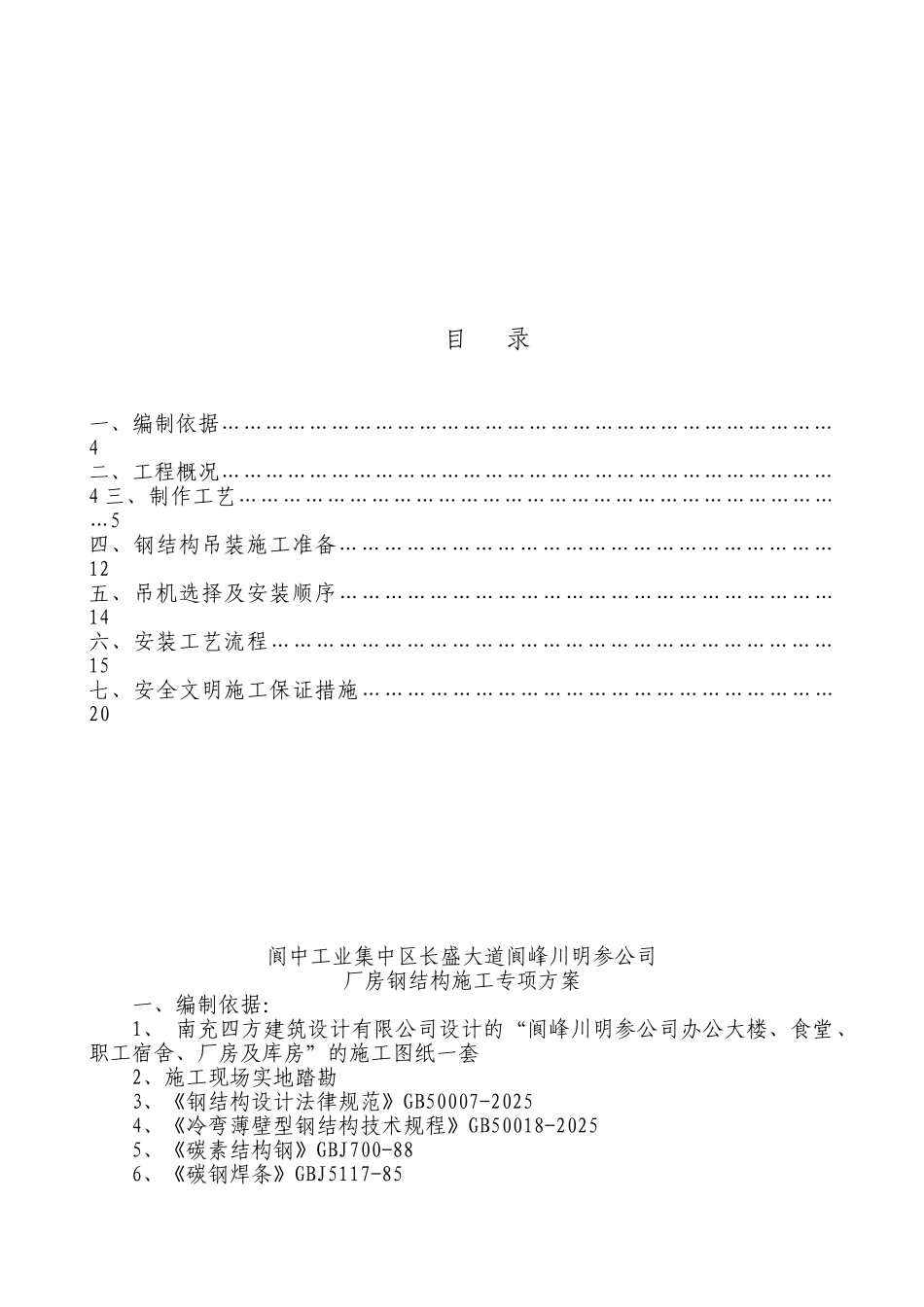

目 录一、编制依据………………………………………………………………………… 4二、工程概况…………………………………………………………………………4 三、制作工艺…………………………………………………………………………5四、钢结构吊装施工准备………………………………………………………… 12五、吊机选择及安装顺序………………………………………………………… 14六、安装工艺流程………………………………………………………………… 15七、安全文明施工保证措施……………………………………………………… 20阆中工业集中区长盛大道阆峰川明参公司厂房钢结构施工专项方案一、编制依据：1、 南充四方建筑设计有限公司设计的“阆峰川明参公司办公大楼、食堂、职工宿舍、厂房及库房”的施工图纸一套2、施工现场实地踏勘3、《钢结构设计法律规范》GB50007-20254、《冷弯薄壁型钢结构技术规程》GB50018-20255、《碳素结构钢》GBJ700-886、《碳钢焊条》GBJ5117-857、《建筑钢结构焊接技术规程》JGJ81-20258、《钢结构高强度螺栓、连接的设计、施工及验收规程》JGJ82-919、《钢结构工程施工质量验收规程》GB50205-200110、《钢结构工程质量检验评定标准》GB50221-95二、工程概况：1、1#、2#、3#厂房的基础以粉质粘土为持力层，基础为柱下独立基础及条形基础，基础混凝土强度等级为 C25，基础埋置深度 1.2 米。钢架梁柱等主要构件均采纳 Q235B 钢，焊条采纳 E43—XX 型，高强度螺栓为大六角高强螺栓，性能为 10.9 级；普通螺栓采纳 Q235BF 钢制作，墙梁和檩条及有关附件采纳Q235 钢制作，拉条、拉索为一级圆钢。所有钢结构应严格除锈，手工应达 ST2 级，刷防锈底漆红丹防锈漆两道，灰醇酸调合面漆两道，涂层干漆总厚度为 120；高强度螺栓连接范围内不允许涂刷油漆或油污，其摩擦系数应达到 0.35 以上。钢结构防火满足耐火极限：钢柱 2h，钢梁 1.5h。2、本工程钢构件采纳各种不同规格无缝钢管在钢结构厂家手工焊接组合成单一钢构件运至现场后安装时,边安装边校正定位边焊接完成每一层连接钢构件龙骨的组合.3、 焊接材料：手工焊接用的焊条质量符合现行国家标准《低合金钢焊条》GB5118 的规定，选用 E43××系列焊条型号应与主体金属相匹配。4、本工程焊缝质量等级：对接 T 型及斜字型与坡口焊缝为二级，圆管平行对接焊缝，均应符合《气焊，手工电弧焊及气体保护焊坡口的基本形式与尺寸》GB981-88 的要求...
