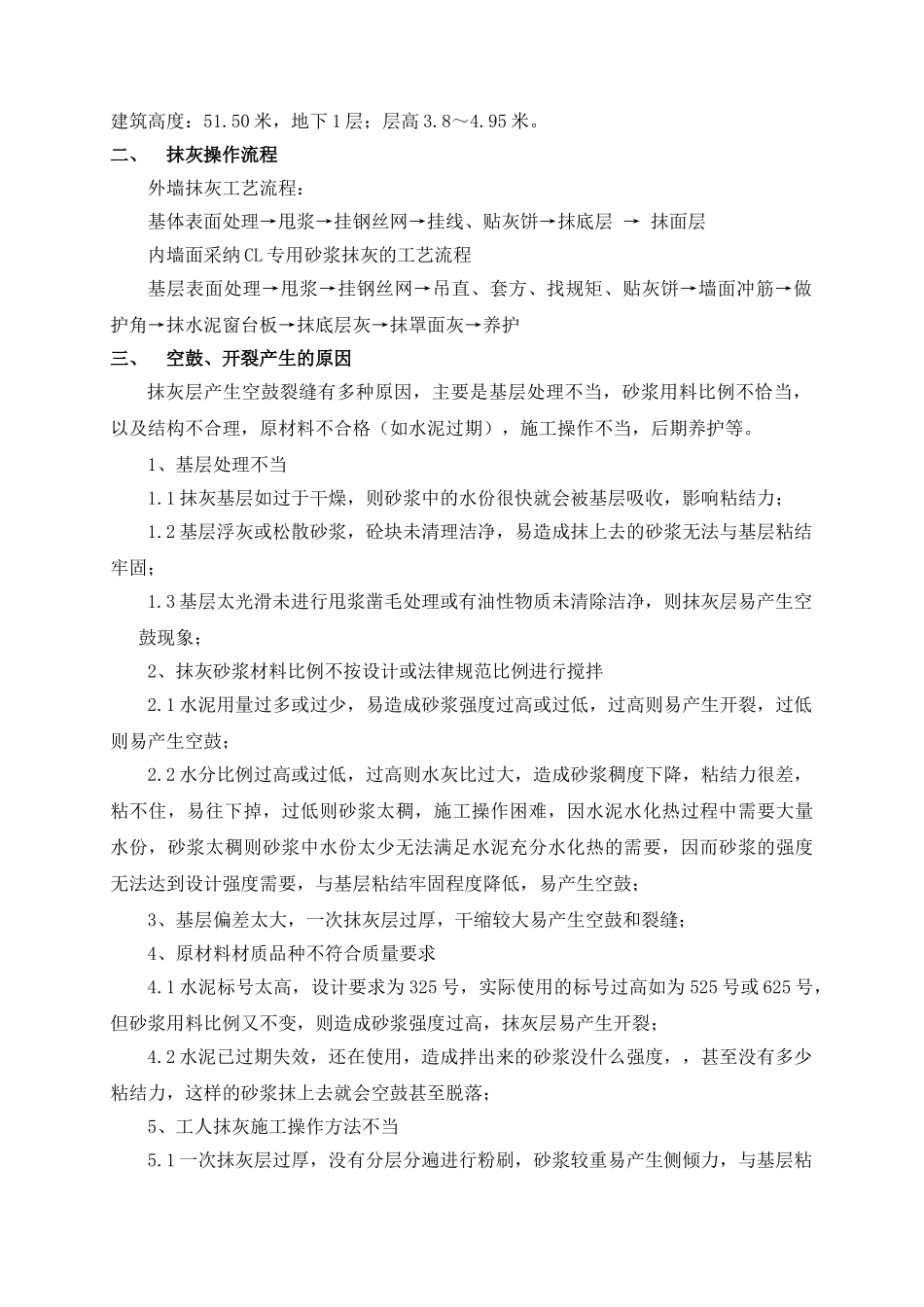

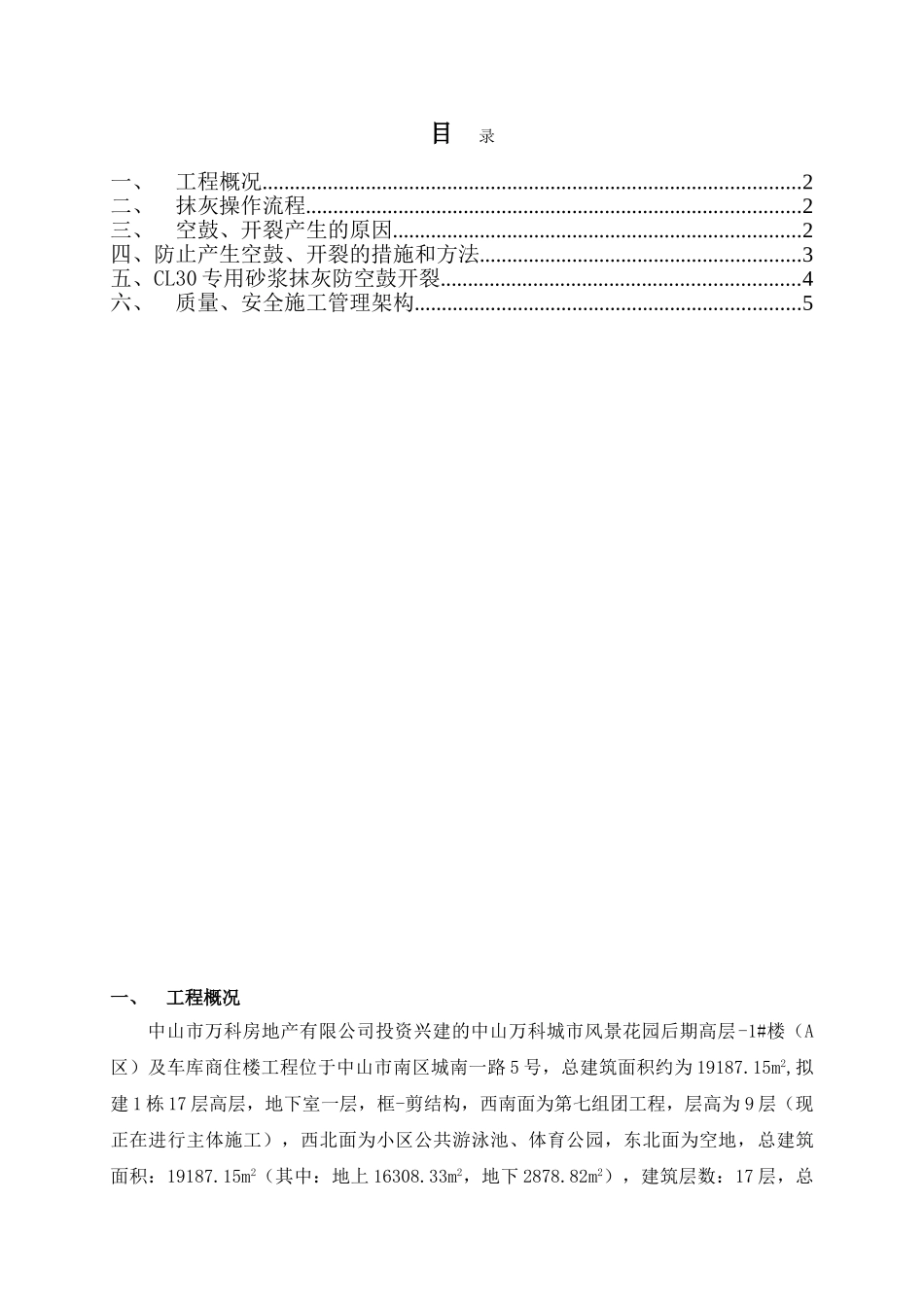

目 录一、工程概况...................................................................................................2二、抹灰操作流程...........................................................................................2三、空鼓、开裂产生的原因...........................................................................2四、防止产生空鼓、开裂的措施和方法...........................................................3五、CL30 专用砂浆抹灰防空鼓开裂..................................................................4六、质量、安全施工管理架构.......................................................................5一、工程概况中山市万科房地产有限公司投资兴建的中山万科城市风景花园后期高层-1#楼（A区）及车库商住楼工程位于中山市南区城南一路 5 号，总建筑面积约为 19187.15m2,拟建 1 栋 17 层高层，地下室一层，框-剪结构，西南面为第七组团工程，层高为 9 层（现正在进行主体施工），西北面为小区公共游泳池、体育公园，东北面为空地，总建筑面积：19187.15m2（其中：地上 16308.33m2，地下 2878.82m2），建筑层数：17 层，总建筑高度：51.50 米，地下 1 层；层高 3.8～4.95 米。二、抹灰操作流程外墙抹灰工艺流程：基体表面处理→甩浆→挂钢丝网→挂线、贴灰饼→抹底层 → 抹面层内墙面采纳 CL 专用砂浆抹灰的工艺流程基层表面处理→甩浆→挂钢丝网→吊直、套方、找规矩、贴灰饼→墙面冲筋→做护角→抹水泥窗台板→抹底层灰→抹罩面灰→养护三、空鼓、开裂产生的原因抹灰层产生空鼓裂缝有多种原因，主要是基层处理不当，砂浆用料比例不恰当，以及结构不合理，原材料不合格（如水泥过期），施工操作不当，后期养护等。 1、基层处理不当1.1 抹灰基层如过于干燥，则砂浆中的水份很快就会被基层吸收，影响粘结力；1.2 基层浮灰或松散砂浆，砼块未清理洁净，易造成抹上去的砂浆无法与基层粘结牢固；1.3 基层太光滑未进行甩浆凿毛处理或有油性物质未清除洁净，则抹灰层易产生空鼓现象；2、抹灰砂浆材料比例不按设计或法律规范比例进行搅拌2.1 水泥用量过多或过少，易造成砂浆强度过高或过低，过高则易产生开裂，过低则易产生空鼓；2.2 水分比例过高或过低，过高则水灰比过大，造成砂浆稠度下降，粘结力很差，粘不住，易往下掉，过低则砂浆太稠，施工操作困难，因水泥...
