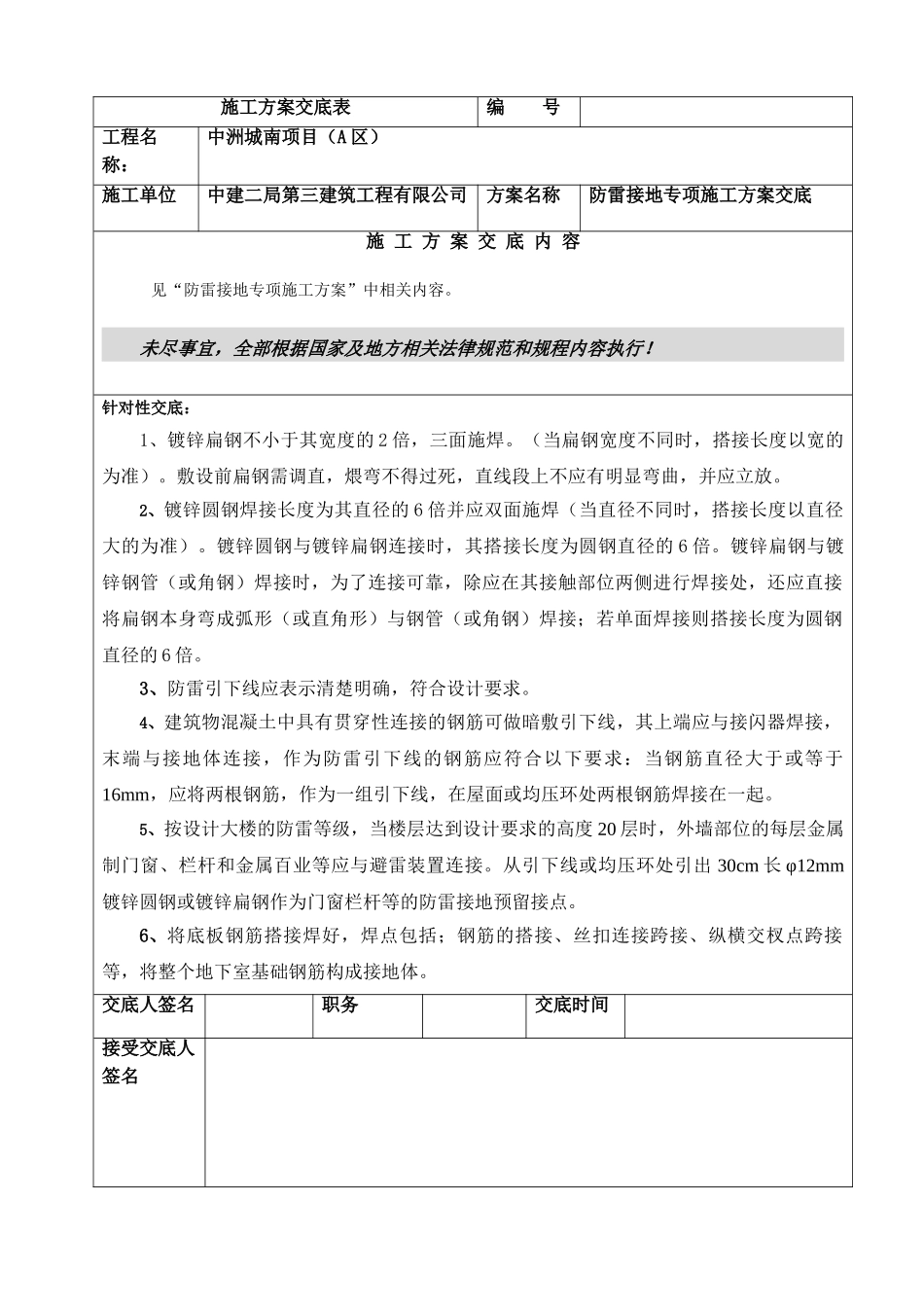

施工方案交底表编 号工程名称：中洲城南项目（A 区）施工单位中建二局第三建筑工程有限公司方案名称防雷接地专项施工方案交底施 工 方 案 交 底 内 容见“防雷接地专项施工方案”中相关内容。 未尽事宜，全部根据国家及地方相关法律规范和规程内容执行！针对性交底：1、镀锌扁钢不小于其宽度的 2 倍，三面施焊。（当扁钢宽度不同时，搭接长度以宽的为准）。敷设前扁钢需调直，煨弯不得过死，直线段上不应有明显弯曲，并应立放。2、镀锌圆钢焊接长度为其直径的 6 倍并应双面施焊（当直径不同时，搭接长度以直径大的为准）。镀锌圆钢与镀锌扁钢连接时，其搭接长度为圆钢直径的 6 倍。镀锌扁钢与镀锌钢管（或角钢）焊接时，为了连接可靠，除应在其接触部位两侧进行焊接处，还应直接将扁钢本身弯成弧形（或直角形）与钢管（或角钢）焊接；若单面焊接则搭接长度为圆钢直径的 6 倍。3、防雷引下线应表示清楚明确，符合设计要求。4、建筑物混凝土中具有贯穿性连接的钢筋可做暗敷引下线，其上端应与接闪器焊接，末端与接地体连接，作为防雷引下线的钢筋应符合以下要求：当钢筋直径大于或等于16mm，应将两根钢筋，作为一组引下线，在屋面或均压环处两根钢筋焊接在一起。5、按设计大楼的防雷等级，当楼层达到设计要求的高度 20 层时，外墙部位的每层金属制门窗、栏杆和金属百业等应与避雷装置连接。从引下线或均压环处引出 30cm 长 φ12mm镀锌圆钢或镀锌扁钢作为门窗栏杆等的防雷接地预留接点。6、将底板钢筋搭接焊好，焊点包括；钢筋的搭接、丝扣连接跨接、纵横交杈点跨接等，将整个地下室基础钢筋构成接地体。交底人签名职务交底时间接受交底人签名
