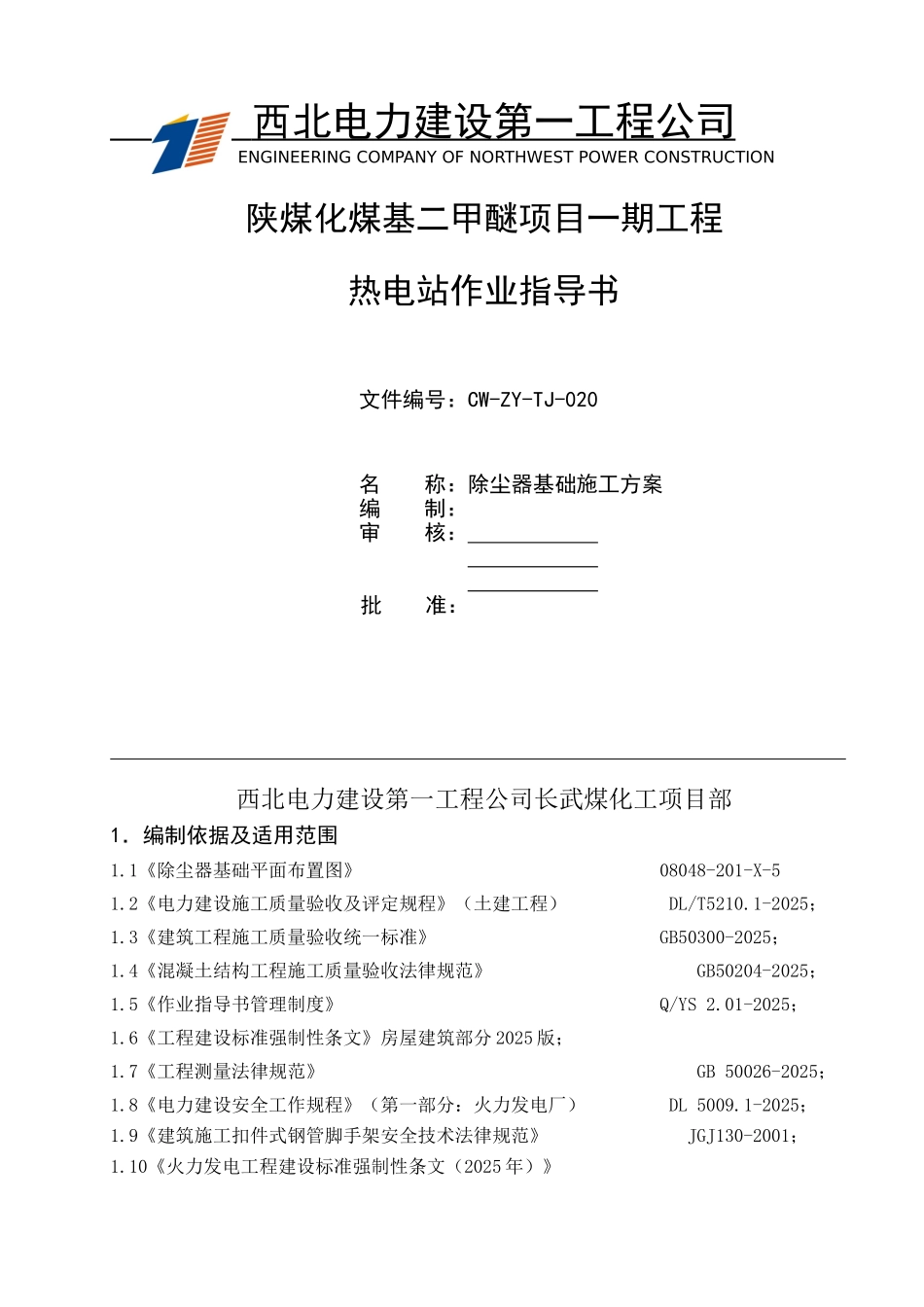

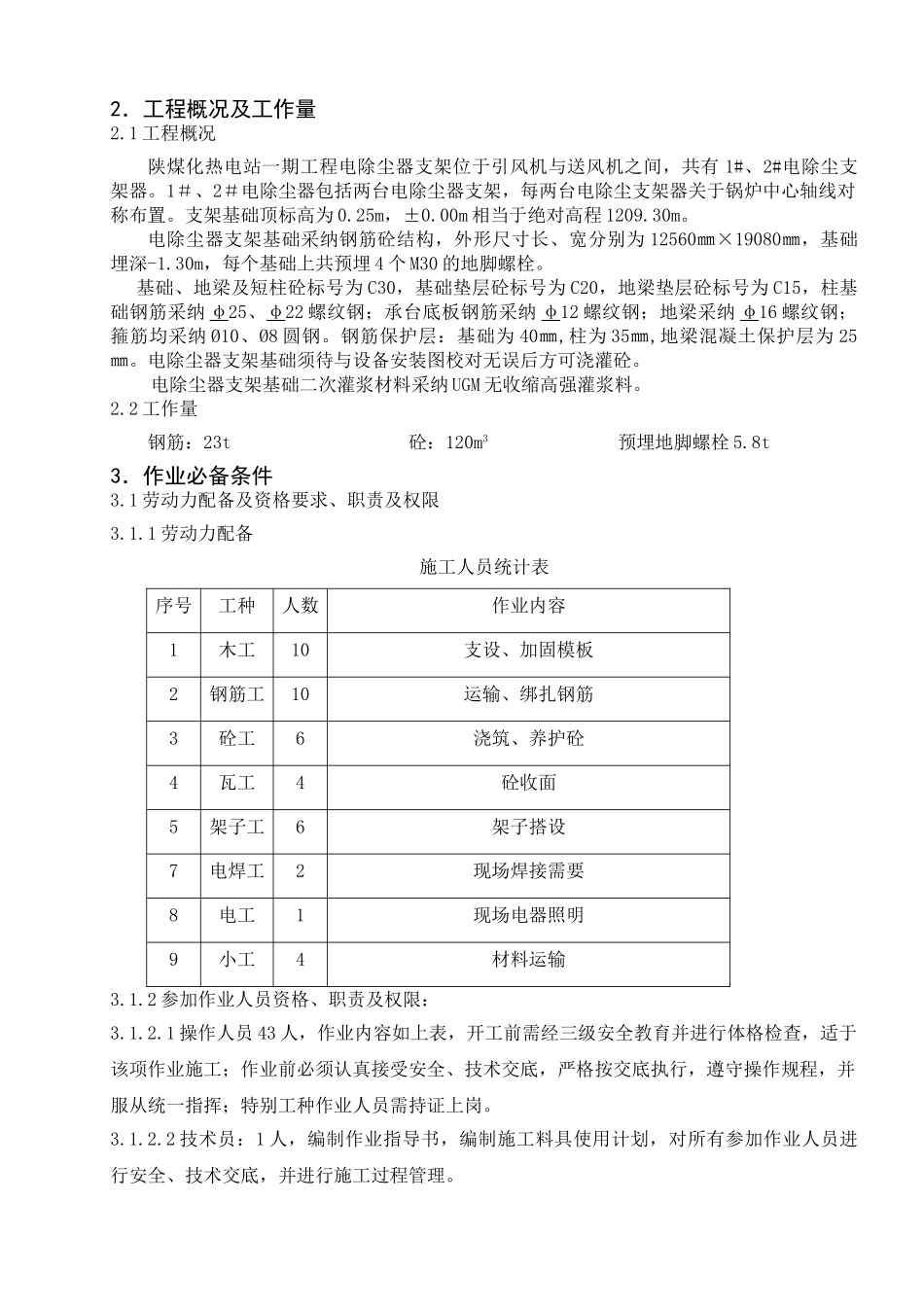

西北电力建设第一工程公司 NO.1 ENGINEERING COMPANY OF NORTHWEST POWER CONSTRUCTION陕煤化煤基二甲醚项目一期工程热电站作业指导书文件编号：CW-ZY-TJ-020名 称：除尘器基础施工方案编 制：审 核： 批 准： 西北电力建设第一工程公司长武煤化工项目部1．编制依据及适用范围1.1《除尘器基础平面布置图》 08048-201-X-51.2《电力建设施工质量验收及评定规程》（土建工程） DL/T5210.1-2025；1.3《建筑工程施工质量验收统一标准》 GB50300-2025；1.4《混凝土结构工程施工质量验收法律规范》 GB50204-2025；1.5《作业指导书管理制度》 Q/YS 2.01-2025；1.6《工程建设标准强制性条文》房屋建筑部分 2025 版；1.7《工程测量法律规范》 GB 50026-2025；1.8《电力建设安全工作规程》（第一部分：火力发电厂） DL 5009.1-2025；1.9《建筑施工扣件式钢管脚手架安全技术法律规范》 JGJ130-2001；1.10《火力发电工程建设标准强制性条文（2025 年）》2．工程概况及工作量2.1 工程概况陕煤化热电站一期工程电除尘器支架位于引风机与送风机之间，共有 1#、2#电除尘支架器。1＃、2＃电除尘器包括两台电除尘器支架，每两台电除尘支架器关于锅炉中心轴线对称布置。支架基础顶标高为 0.25m，±0.00m 相当于绝对高程 1209.30m。电除尘器支架基础采纳钢筋砼结构，外形尺寸长、宽分别为 12560㎜×19080㎜，基础埋深-1.30m，每个基础上共预埋 4 个 M30 的地脚螺栓。基础、地梁及短柱砼标号为 C30，基础垫层砼标号为 C20，地梁垫层砼标号为 C15，柱基础钢筋采纳 φ25、φ22 螺纹钢；承台底板钢筋采纳 φ12 螺纹钢；地梁采纳 φ16 螺纹钢；箍筋均采纳 Ø10、Ø8 圆钢。钢筋保护层：基础为 40㎜,柱为 35㎜,地梁混凝土保护层为 25㎜。电除尘器支架基础须待与设备安装图校对无误后方可浇灌砼。电除尘器支架基础二次灌浆材料采纳 UGM 无收缩高强灌浆料。2.2 工作量钢筋：23t 砼：120m3 预埋地脚螺栓 5.8t3．作业必备条件3.1 劳动力配备及资格要求、职责及权限3.1.1 劳动力配备施工人员统计表序号工种人数作业内容1木工10支设、加固模板2钢筋工10运输、绑扎钢筋3砼工6浇筑、养护砼4瓦工4砼收面5架子工6架子搭设7电焊工2现场焊接需要8电工1现场电器照明9小工4材料运输3.1.2 参加作业人员资格、职责及权限：3.1.2.1 操作人员 43 人，作业内容如上表，开工前需经三级安全教育并进行体格检查，适于该项作业施工；...
