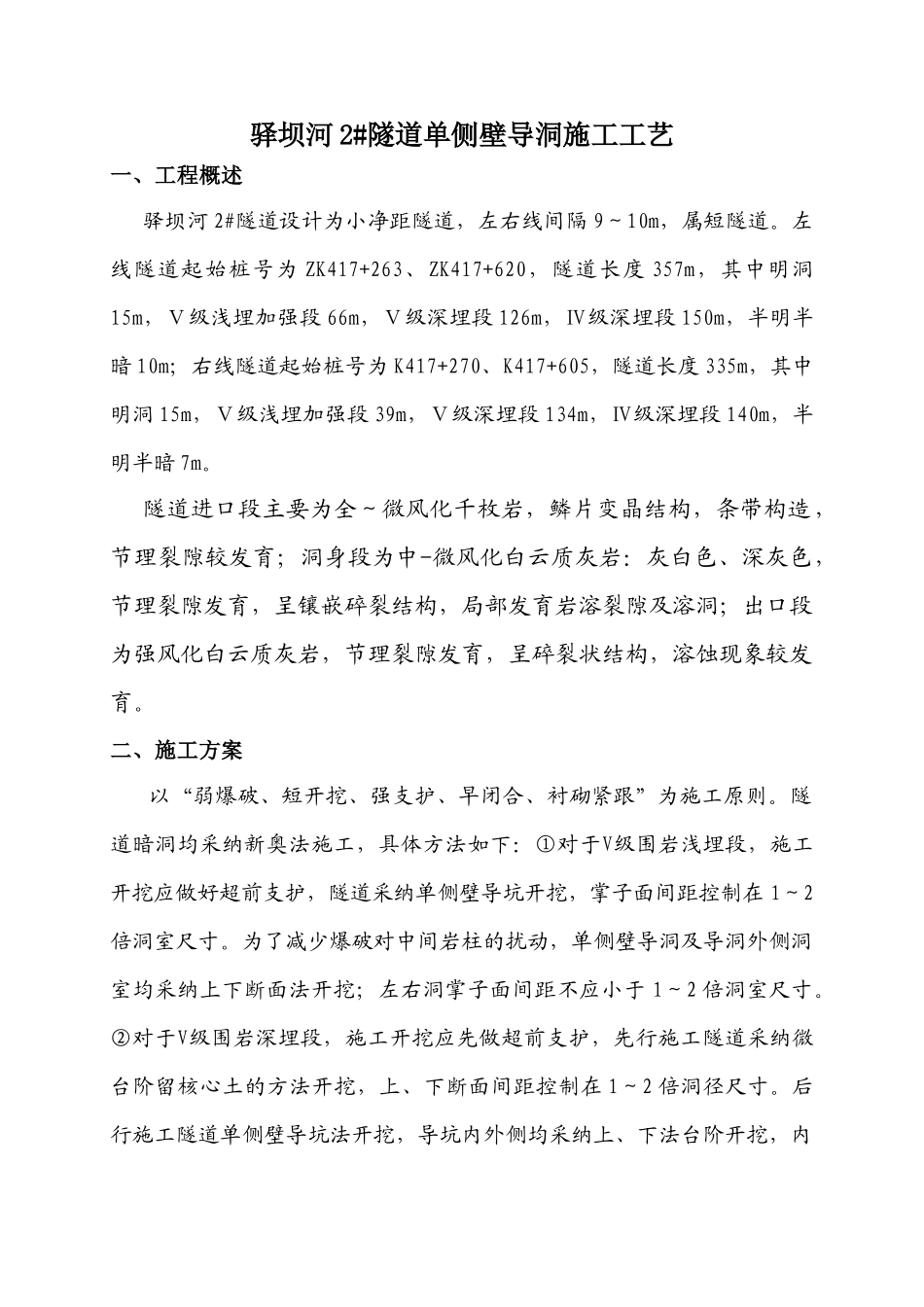

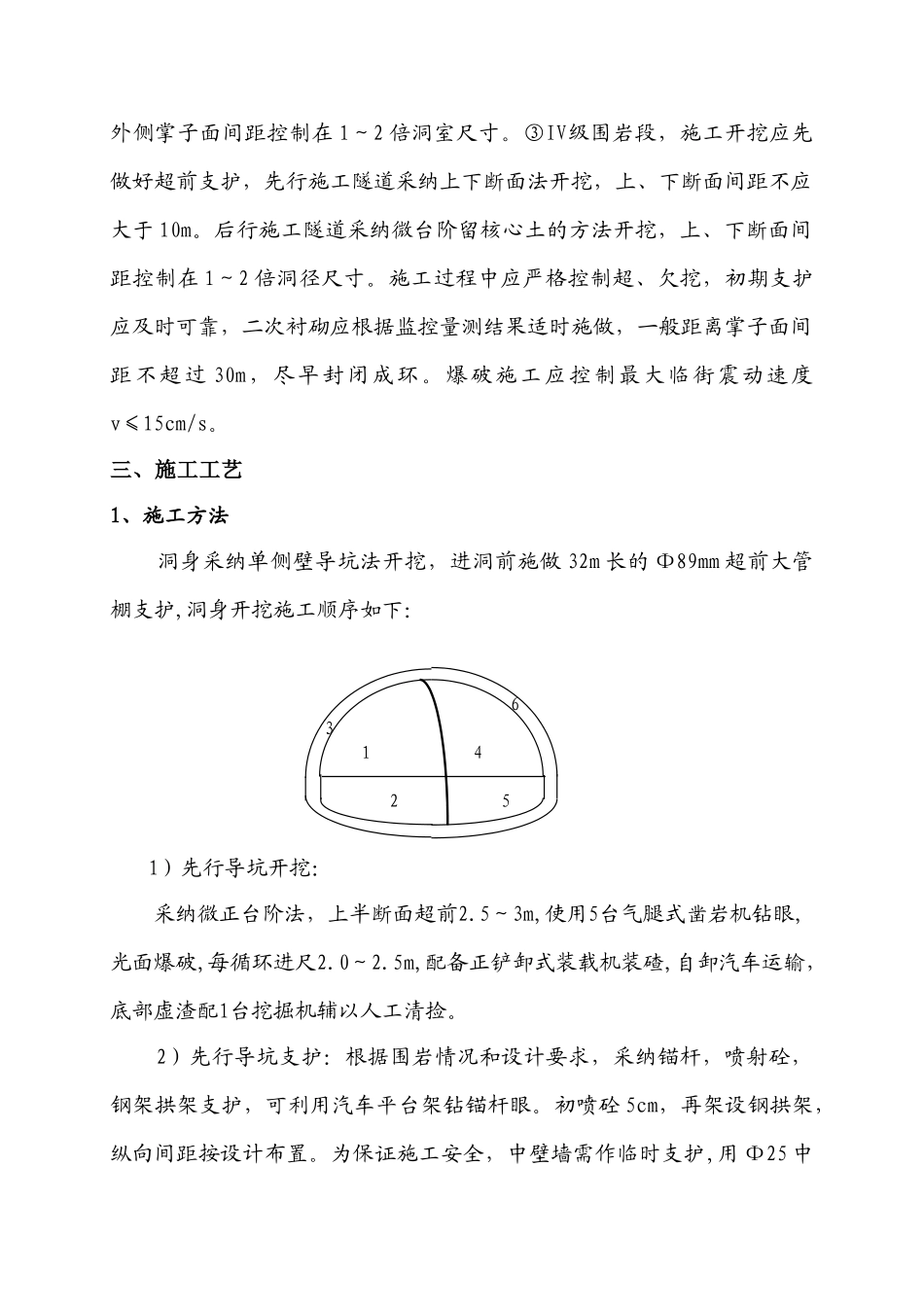

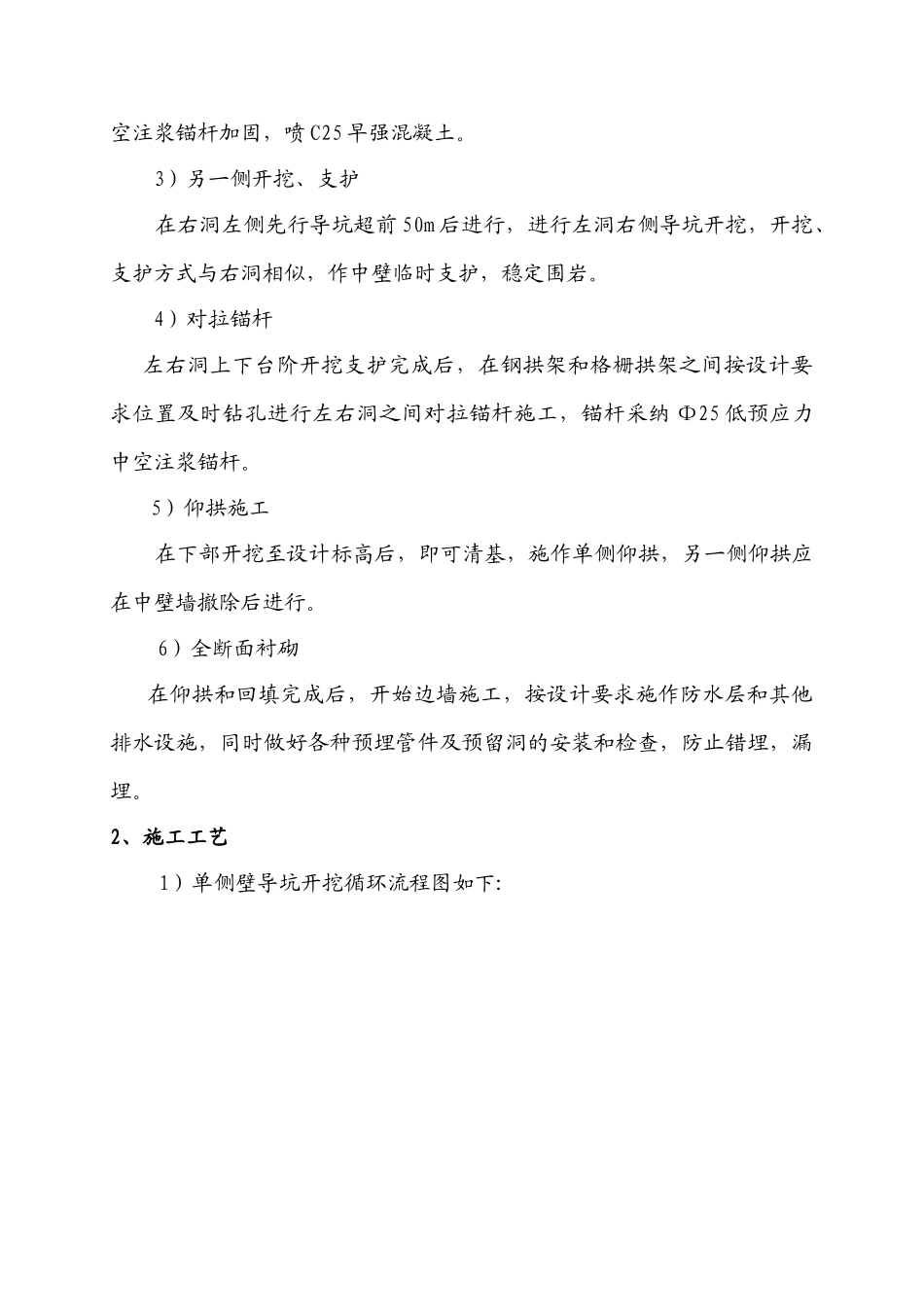

驿坝河 2#隧道单侧壁导洞施工工艺一、工程概述驿坝河 2#隧道设计为小净距隧道，左右线间隔 9～10m，属短隧道。左线隧道起始桩号为 ZK417+263、ZK417+620，隧道长度 357m，其中明洞15m，Ⅴ级浅埋加强段 66m，Ⅴ级深埋段 126m，Ⅳ级深埋段 150m，半明半暗 10m；右线隧道起始桩号为 K417+270、K417+605，隧道长度 335m，其中明洞 15m，Ⅴ级浅埋加强段 39m，Ⅴ级深埋段 134m，Ⅳ级深埋段 140m，半明半暗 7m。隧道进口段主要为全～微风化千枚岩，鳞片变晶结构，条带构造，节理裂隙较发育；洞身段为中-微风化白云质灰岩：灰白色、深灰色，节理裂隙发育，呈镶嵌碎裂结构，局部发育岩溶裂隙及溶洞；出口段为强风化白云质灰岩，节理裂隙发育，呈碎裂状结构，溶蚀现象较发育。二、施工方案以“弱爆破、短开挖、强支护、早闭合、衬砌紧跟”为施工原则。隧道暗洞均采纳新奥法施工，具体方法如下：①对于V级围岩浅埋段，施工开挖应做好超前支护，隧道采纳单侧壁导坑开挖，掌子面间距控制在 1～2倍洞室尺寸。为了减少爆破对中间岩柱的扰动，单侧壁导洞及导洞外侧洞室均采纳上下断面法开挖；左右洞掌子面间距不应小于 1～2 倍洞室尺寸。②对于V级围岩深埋段，施工开挖应先做超前支护，先行施工隧道采纳微台阶留核心土的方法开挖，上、下断面间距控制在 1～2 倍洞径尺寸。后行施工隧道单侧壁导坑法开挖，导坑内外侧均采纳上、下法台阶开挖，内外侧掌子面间距控制在 1～2 倍洞室尺寸。③IV级围岩段，施工开挖应先做好超前支护，先行施工隧道采纳上下断面法开挖，上、下断面间距不应大于 10m。后行施工隧道采纳微台阶留核心土的方法开挖，上、下断面间距控制在 1～2 倍洞径尺寸。施工过程中应严格控制超、欠挖，初期支护应及时可靠，二次衬砌应根据监控量测结果适时施做，一般距离掌子面间距不超过 30m，尽早封闭成环。爆破施工应控制最大临街震动速度v≤15cm/s。三、施工工艺1、施工方法洞身采纳单侧壁导坑法开挖，进洞前施做 32m 长的 Φ89mm 超前大管棚支护,洞身开挖施工顺序如下： 6 3 1 4 2 51）先行导坑开挖： 采纳微正台阶法，上半断面超前2.5～3m,使用5台气腿式凿岩机钻眼,光面爆破,每循环进尺2.0～2.5m,配备正铲卸式装载机装碴,自卸汽车运输，底部虚渣配1台挖掘机辅以人工清捡。 2）先行导坑支护：根据围岩情况和设计要求，采纳锚杆，喷射砼，钢架拱架支护，可利用汽车平台架钻锚杆眼。初喷砼 5cm，再架设钢拱架，...
