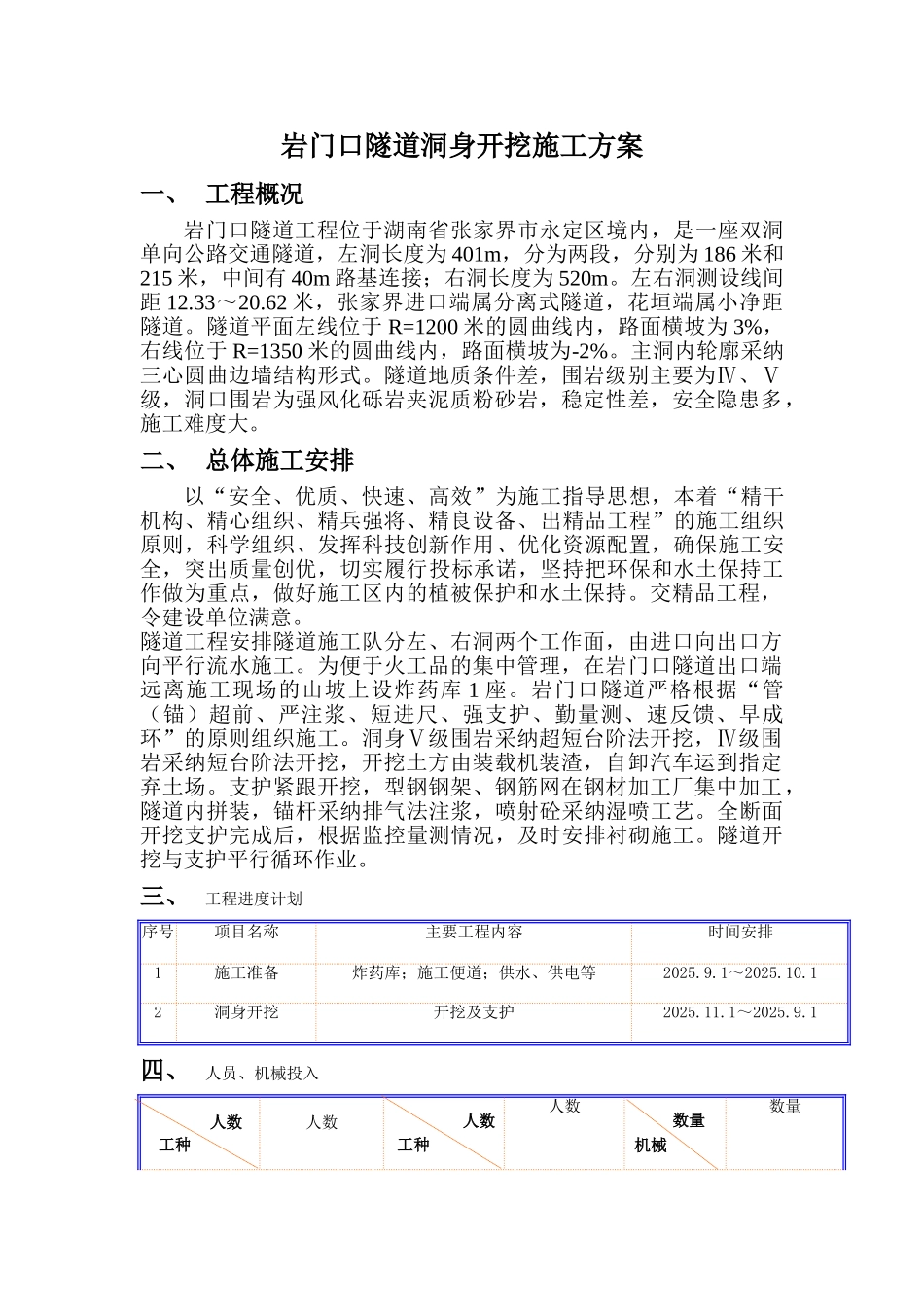

岩门口隧道洞身开挖施工方案一、 工程概况岩门口隧道工程位于湖南省张家界市永定区境内,是一座双洞单向公路交通隧道,左洞长度为 401m,分为两段,分别为 186 米和215 米,中间有 40m 路基连接;右洞长度为 520m。左右洞测设线间距 12.33~20.62 米,张家界进口端属分离式隧道,花垣端属小净距隧道。隧道平面左线位于 R=1200 米的圆曲线内,路面横坡为 3%,右线位于 R=1350 米的圆曲线内,路面横坡为-2%。主洞内轮廓采纳三心圆曲边墙结构形式。隧道地质条件差,围岩级别主要为Ⅳ、Ⅴ级,洞口围岩为强风化砾岩夹泥质粉砂岩,稳定性差,安全隐患多,施工难度大。二、 总体施工安排以“安全、优质、快速、高效”为施工指导思想,本着“精干机构、精心组织、精兵强将、精良设备、出精品工程”的施工组织原则,科学组织、发挥科技创新作用、优化资源配置,确保施工安全,突出质量创优,切实履行投标承诺,坚持把环保和水土保持工作做为重点,做好施工区内的植被保护和水土保持。交精品工程,令建设单位满意。隧道工程安排隧道施工队分左、右洞两个工作面,由进口向出口方向平行流水施工。为便于火工品的集中管理,在岩门口隧道出口端远离施工现场的山坡上设炸药库 1 座。岩门口隧道严格根据“管(锚)超前、严注浆、短进尺、强支护、勤量测、速反馈、早成环”的原则组织施工。洞身Ⅴ级围岩采纳超短台阶法开挖,Ⅳ级围岩采纳短台阶法开挖,开挖土方由装载机装渣,自卸汽车运到指定弃土场。支护紧跟开挖,型钢钢架、钢筋网在钢材加工厂集中加工,隧道内拼装,锚杆采纳排气法注浆,喷射砼采纳湿喷工艺。全断面开挖支护完成后,根据监控量测情况,及时安排衬砌施工。隧道开挖与支护平行循环作业。三、工程进度计划序号项目名称主要工程内容时间安排1施工准备炸药库;施工便道;供水、供电等2025.9.1~2025.10.12洞身开挖开挖及支护2025.11.1~2025.9.1四、人员、机械投入人数人数数量人数工种机械人数工种数量管理人员5爆破工8挖掘机2安全员1喷射手10装载机2质检员1钢筋工10出碴车8试验员2电焊工10空压机6材料员1风钻工30弯拱机1调度员1电工2注浆机2统计员1普工40喷浆机5测量员4砼工8砼运输车4汽车司机12修理工3机械司机8五、 施工技术方案1.洞身开挖及出碴对于特别破裂的围岩,采纳预留核心土法施工,装载机装碴自卸车外运,循环进尺为 0.5~0.75m。遇岩石较好时采纳预裂爆破施工,并严格控制装药量,初步拟定开挖循环进尺为 0.75~1...
