静置设备施工方案

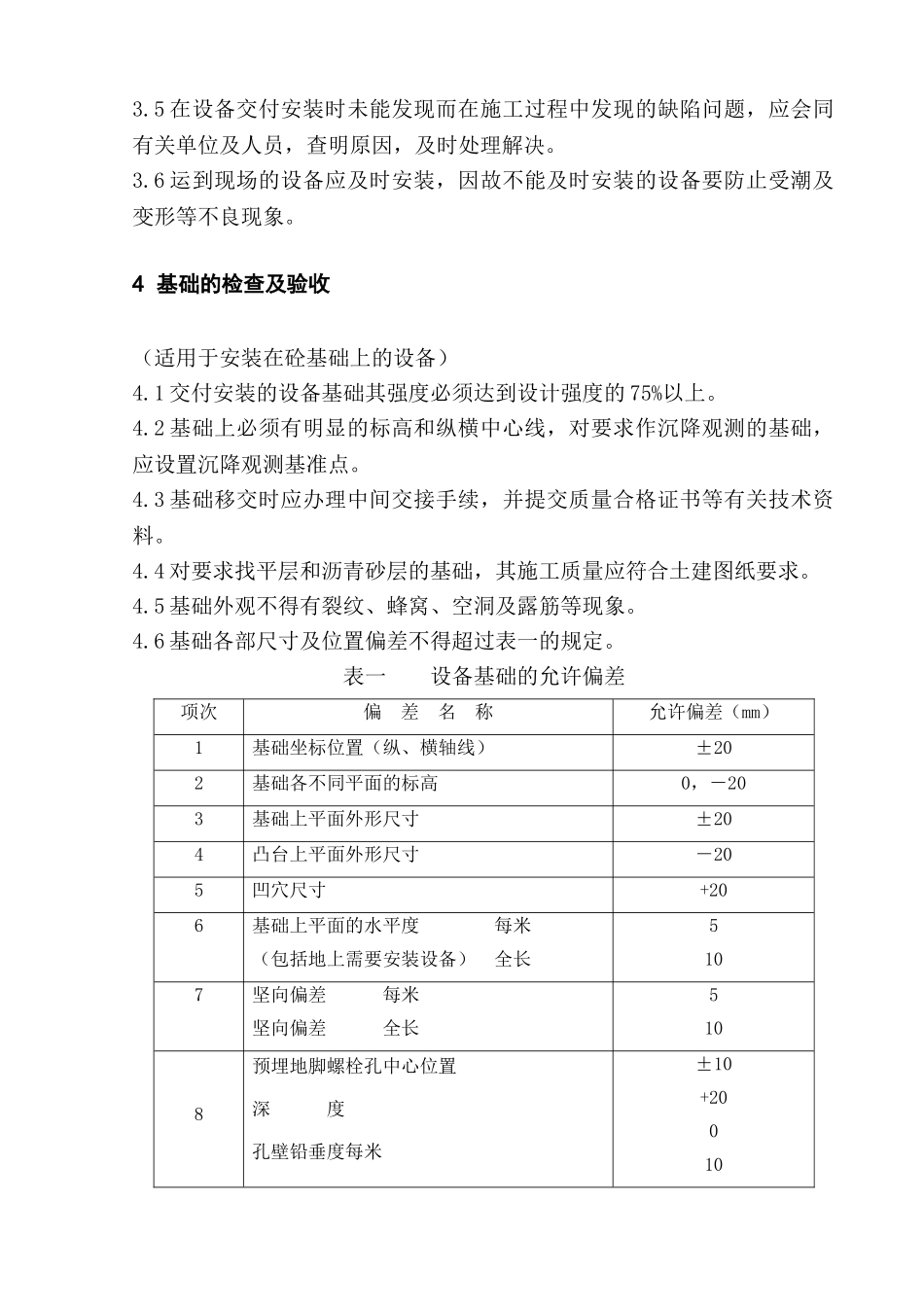

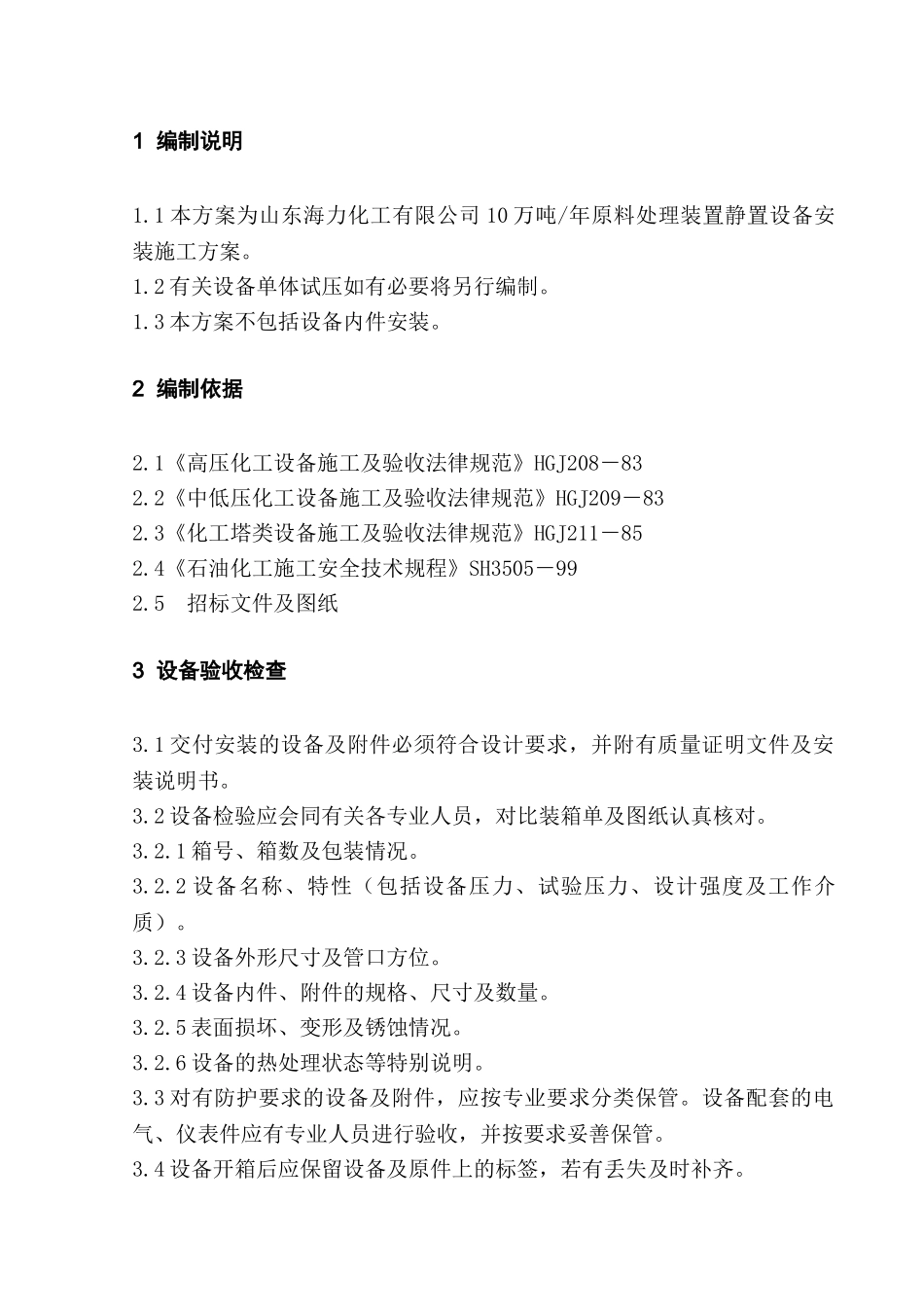

1 编制说明1.1 本方案为山东海力化工有限公司 10 万吨/年原料处理装置静置设备安装施工方案。1.2 有关设备单体试压如有必要将另行编制。1.3 本方案不包括设备内件安装。2 编制依据2.1《高压化工设备施工及验收法律规范》HGJ208－832.2《中低压化工设备施工及验收法律规范》HGJ209－832.3《化工塔类设备施工及验收法律规范》HGJ211－852.4《石油化工施工安全技术规程》SH3505－992.5 招标文件及图纸3 设备验收检查3.1 交付安装的设备及附件必须符合设计要求，并附有质量证明文件及安装说明书。3.2 设备检验应会同有关各专业人员，对比装箱单及图纸认真核对。3.2.1 箱号、箱数及包装情况。3.2.2 设备名称、特性（包括设备压力、试验压力、设计强度及工作介质）。3.2.3 设备外形尺寸及管口方位。3.2.4 设备内件、附件的规格、尺寸及数量。3.2.5 表面损坏、变形及锈蚀情况。3.2.6 设备的热处理状态等特别说明。3.3 对有防护要求的设备及附件，应按专业要求分类保管。设备配套的电气、仪表件应有专业人员进行验收，并按要求妥善保管。3.4 设备开箱后应保留设备及原件上的标签，若有丢失及时补齐。3.5 在设备交付安装时未能发现而在施工过程中发现的缺陷问题，应会同有关单位及人员，查明原因，及时处理解决。3.6 运到现场的设备应及时安装，因故不能及时安装的设备要防止受潮及变形等不良现象。4 基础的检查及验收（适用于安装在砼基础上的设备）4.1 交付安装的设备基础其强度必须达到设计强度的 75%以上。4.2 基础上必须有明显的标高和纵横中心线，对要求作沉降观测的基础，应设置沉降观测基准点。4.3 基础移交时应办理中间交接手续，并提交质量合格证书等有关技术资料。4.4 对要求找平层和沥青砂层的基础，其施工质量应符合土建图纸要求。4.5 基础外观不得有裂纹、蜂窝、空洞及露筋等现象。4.6 基础各部尺寸及位置偏差不得超过表一的规定。表一 设备基础的允许偏差项次偏 差 名 称允许偏差（mm）1基础坐标位置（纵、横轴线）±202基础各不同平面的标高0，－203基础上平面外形尺寸±204凸台上平面外形尺寸－205凹穴尺寸+206基础上平面的水平度 每米（包括地上需要安装设备） 全长5107坚向偏差 每米坚向偏差 全长5108预埋地脚螺栓孔中心位置深 度孔壁铅垂度每米±10+200109预埋地脚螺栓标高（顶端）中心距（在根部和顶部两处测量）+200±25 基础的处理5.1 需二次灌浆的设备基础表面应铲出麻面，麻点深度一般不...
