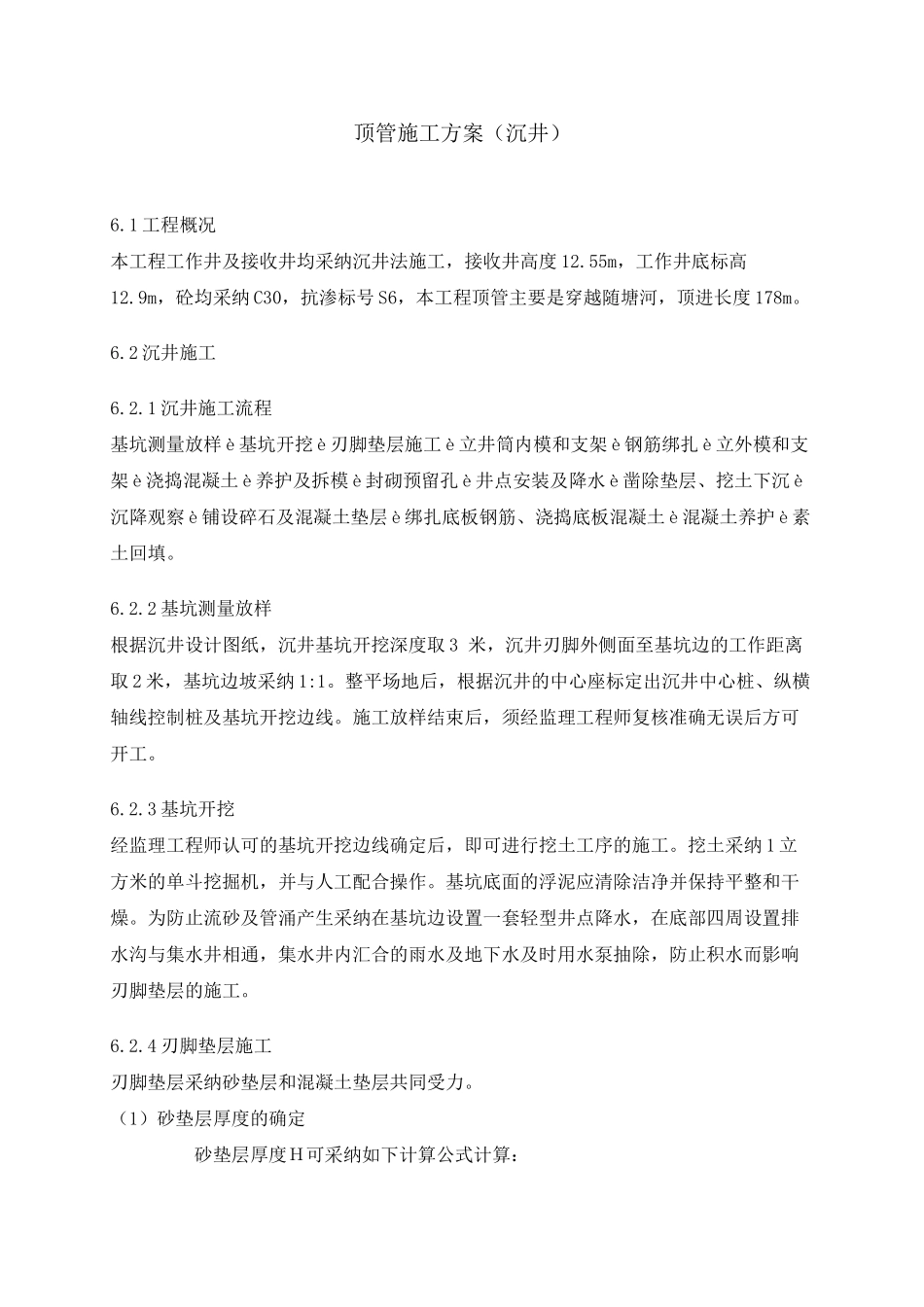

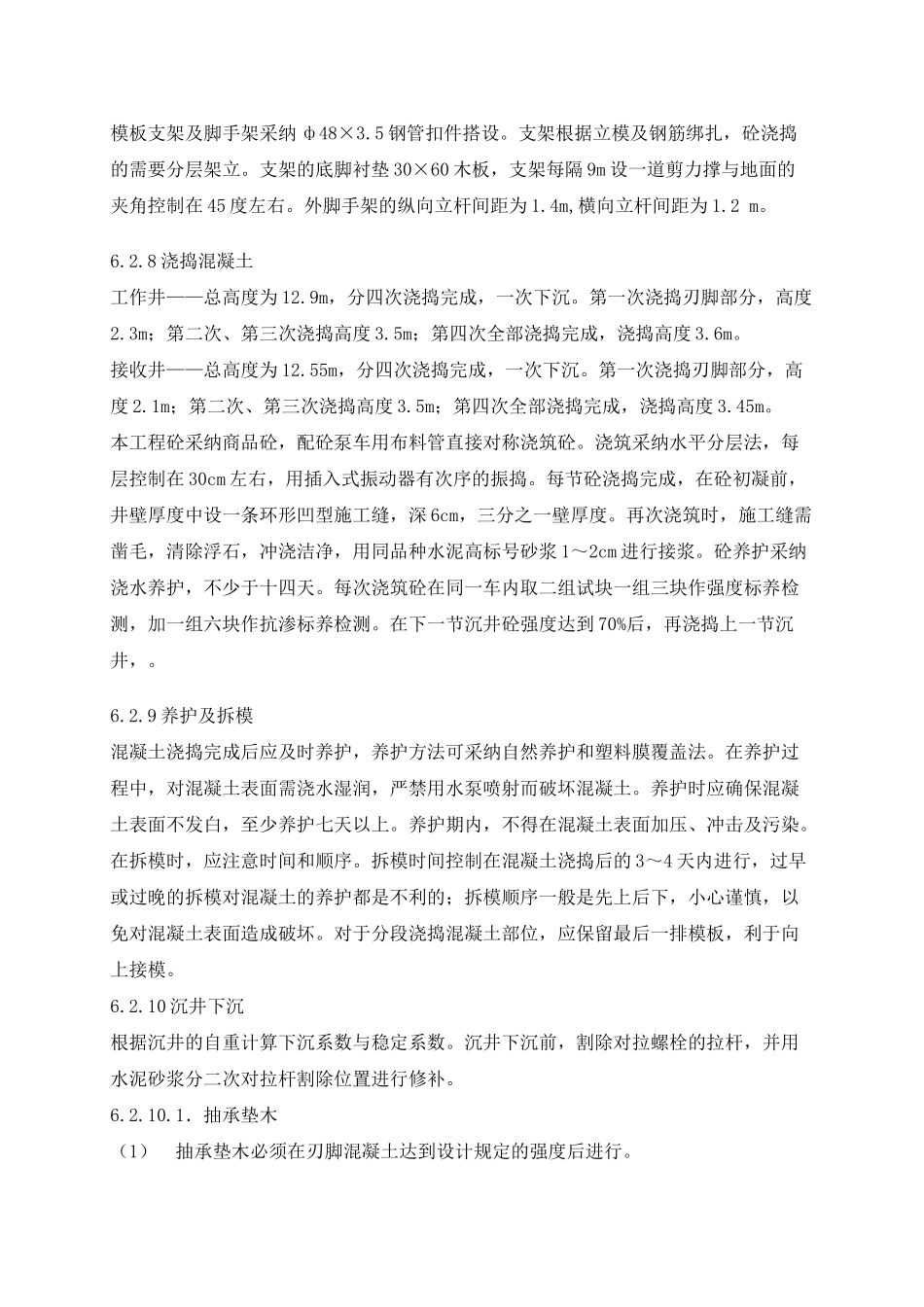

顶管施工方案（沉井）6.1 工程概况本工程工作井及接收井均采纳沉井法施工，接收井高度 12.55m，工作井底标高12.9m，砼均采纳 C30，抗渗标号 S6，本工程顶管主要是穿越随塘河，顶进长度 178m。6.2 沉井施工6.2.1 沉井施工流程基坑测量放样 è 基坑开挖 è 刃脚垫层施工 è 立井筒内模和支架 è 钢筋绑扎 è 立外模和支架 è 浇捣混凝土 è 养护及拆模 è 封砌预留孔 è 井点安装及降水 è 凿除垫层、挖土下沉 è沉降观察 è 铺设碎石及混凝土垫层 è 绑扎底板钢筋、浇捣底板混凝土 è 混凝土养护 è 素土回填。6.2.2 基坑测量放样根据沉井设计图纸，沉井基坑开挖深度取 3 米，沉井刃脚外侧面至基坑边的工作距离取 2 米，基坑边坡采纳 1:1。整平场地后，根据沉井的中心座标定出沉井中心桩、纵横轴线控制桩及基坑开挖边线。施工放样结束后，须经监理工程师复核准确无误后方可开工。6.2.3 基坑开挖经监理工程师认可的基坑开挖边线确定后，即可进行挖土工序的施工。挖土采纳 1 立方米的单斗挖掘机，并与人工配合操作。基坑底面的浮泥应清除洁净并保持平整和干燥。为防止流砂及管涌产生采纳在基坑边设置一套轻型井点降水，在底部四周设置排水沟与集水井相通，集水井内汇合的雨水及地下水及时用水泵抽除，防止积水而影响刃脚垫层的施工。6.2.4 刃脚垫层施工刃脚垫层采纳砂垫层和混凝土垫层共同受力。（1）砂垫层厚度的确定 砂垫层厚度Ｈ可采纳如下计算公式计算：Ｎ／Ｂ＋γ 砂Ｈ≤［σ］根据计算结果，无论是工作井还是接收井，砂垫层厚度Ｈ均为 60（厘米）。砂垫层采纳加水分层夯实的办法施工，夯实工具为平板式振捣器。（2）混凝土垫层厚度的确定混凝土垫层厚度可按下式计算公式计算：ｈ＝（Ｇ 0／Ｒ－ｂ）／2根据计算结果，混凝土垫层厚度ｈ为 15 厘米。混凝土垫层表面应用水平仪进行校平，使之表面保持在同一水平面上。6.2.5 立井筒内模和支架由于顶管沉井高度达 12.5m 左右，因此，井身混凝土分四节浇捣，内模同样分四节按装。井筒模板采纳组合钢模与局部木模互相搭配，以保证内模的密封性。刃脚踏脚部分的内模采纳砖砌结构，宽度与刃脚同宽。井身内模支架采纳空心钢管支撑。钢管支架必须架设稳固，如有必要，可采纳对撑支架，增加内模的稳定性。6.2.6 钢筋绑扎沉井钢筋现场设加工场成型制作，井壁钢筋分三次绑扎接高，ф16 以上钢筋实行闪光对焊工艺接长，绑扎时接头相互交叉。井壁双层钢...
