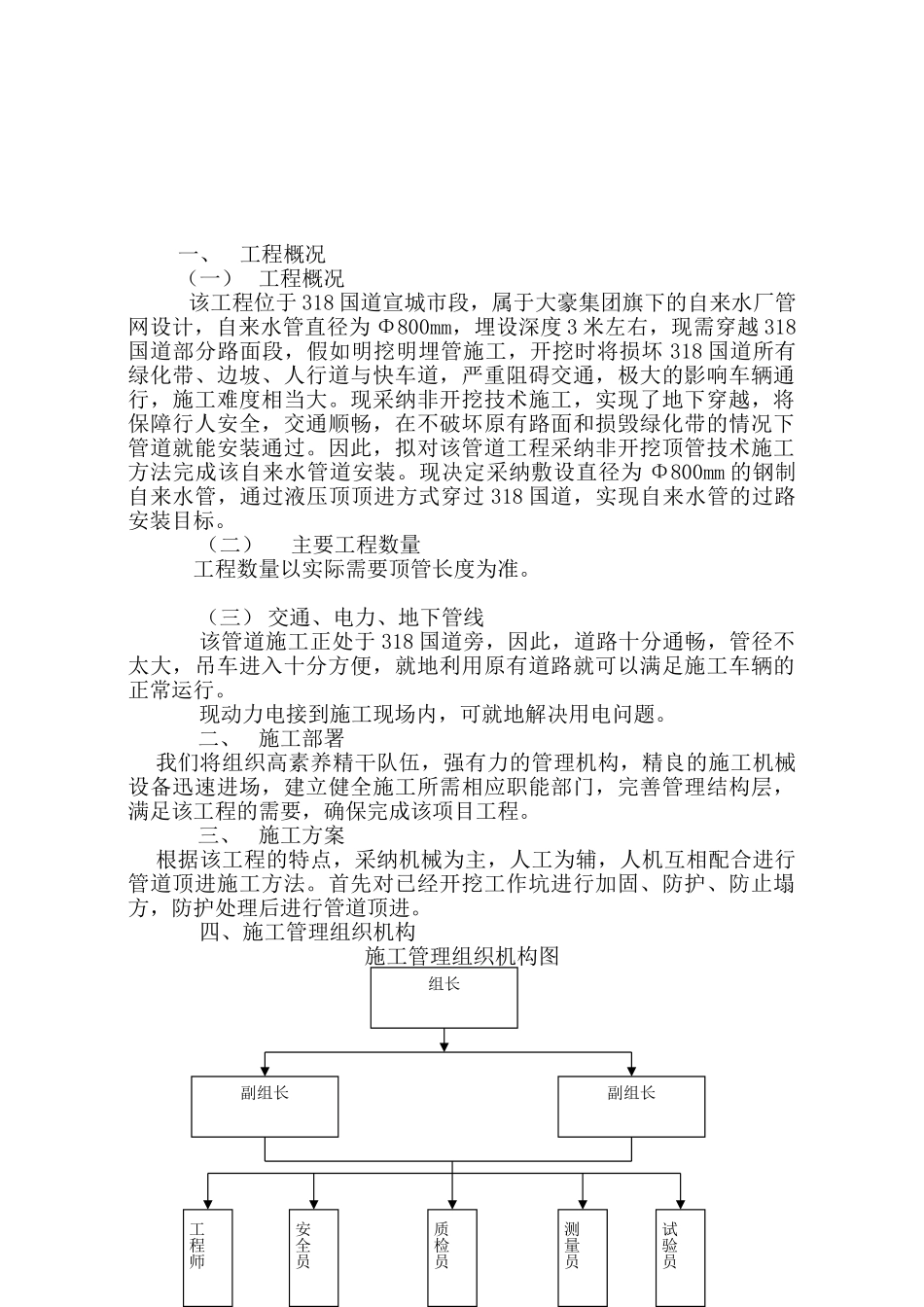

一、工程概况（一） 工程概况 该工程位于 318 国道宣城市段，属于大豪集团旗下的自来水厂管网设计，自来水管直径为 Φ800mm，埋设深度 3 米左右，现需穿越 318国道部分路面段，假如明挖明埋管施工，开挖时将损坏 318 国道所有绿化带、边坡、人行道与快车道，严重阻碍交通，极大的影响车辆通行，施工难度相当大。现采纳非开挖技术施工，实现了地下穿越，将保障行人安全，交通顺畅，在不破坏原有路面和损毁绿化带的情况下管道就能安装通过。因此，拟对该管道工程采纳非开挖顶管技术施工方法完成该自来水管道安装。现决定采纳敷设直径为 Φ800mm 的钢制自来水管，通过液压顶顶进方式穿过 318 国道，实现自来水管的过路安装目标。（二）主要工程数量工程数量以实际需要顶管长度为准。 （三） 交通、电力、地下管线该管道施工正处于 318 国道旁，因此，道路十分通畅，管径不太大，吊车进入十分方便，就地利用原有道路就可以满足施工车辆的正常运行。现动力电接到施工现场内，可就地解决用电问题。二、 施工部署我们将组织高素养精干队伍，强有力的管理机构，精良的施工机械设备迅速进场，建立健全施工所需相应职能部门，完善管理结构层，满足该工程的需要，确保完成该项目工程。三、 施工方案 根据该工程的特点，采纳机械为主，人工为辅，人机互相配合进行管道顶进施工方法。首先对已经开挖工作坑进行加固、防护、防止塌方，防护处理后进行管道顶进。四、施工管理组织机构施工管理组织机构图组长副组长副组长工程师安全员质检员测量员试验员五、主要施工方法顶管施工主要工艺流程施工准备——测量放线——场地平整——设置施工标志——工作坑开挖设置——设备安装——管道顶进——检测验收——场地恢复（一）施工准备1、 进场后迅速进行临时设施搭设，及时解决施工用电和生活用电。2、 了解顶进管道的实际长度，埋深，管道的设计要求和结构要求，掌握穿越段地质情况。3、 与相关部门取得联系，办理有关手续，了解穿越段地下管线，障碍物实际情况，确保施工正常顺利进行。4、 配备相关的设备、材料及各种辅助设施。5、 做好围护搭设，设置明显施工标志和安全警示标志，提醒过往车辆和注意行人安全。6、 做好现场环境保洁措施，防止扬尘污染。（二）测量放线1、测量方法，在道路预设的接口处设座取点，以道路中心线为标准垂直于预设接口点做直线，通过仪器径直引过道路另测，以实现管道顶进长度最短，放线取点的位置与道路路基...
