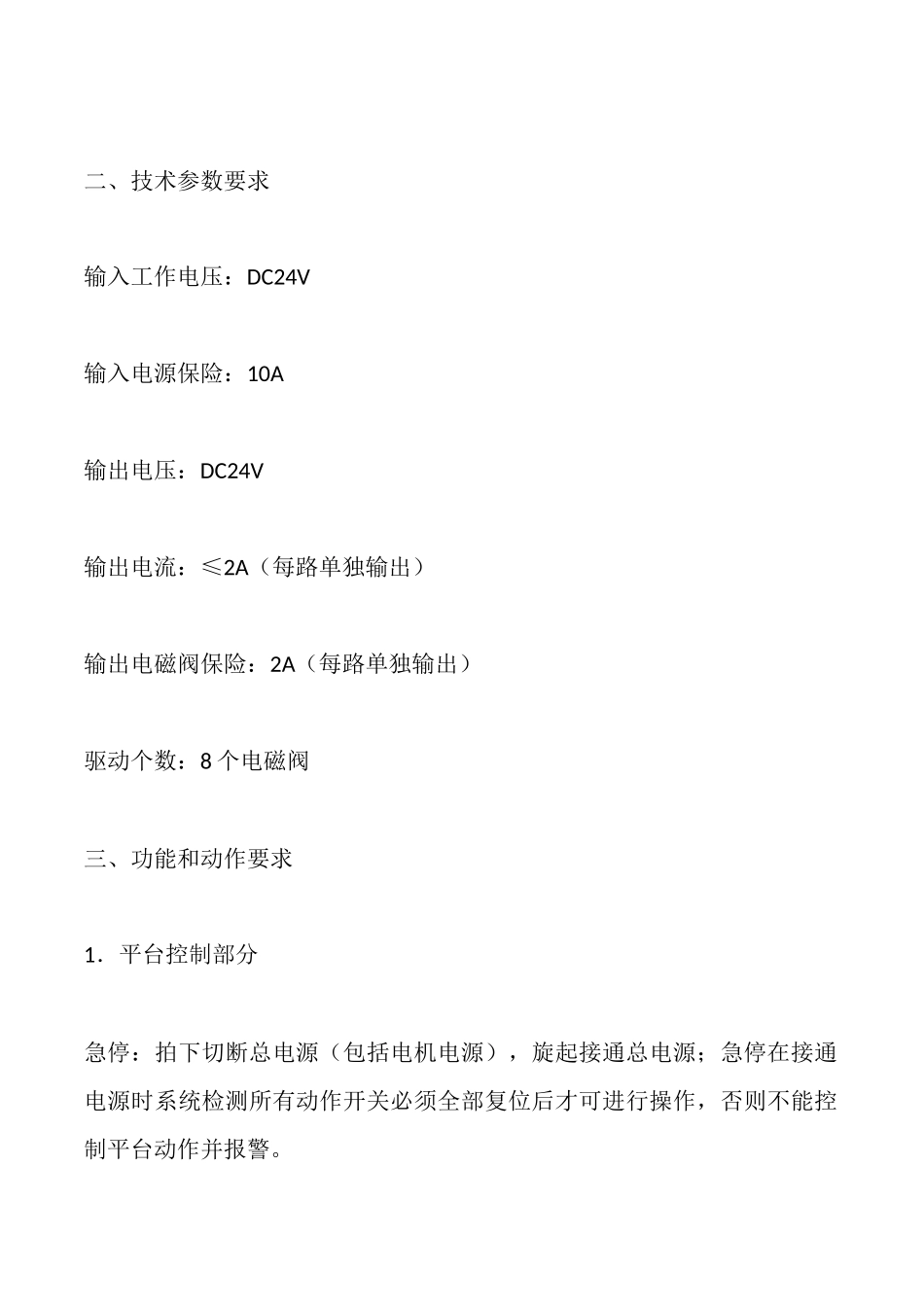

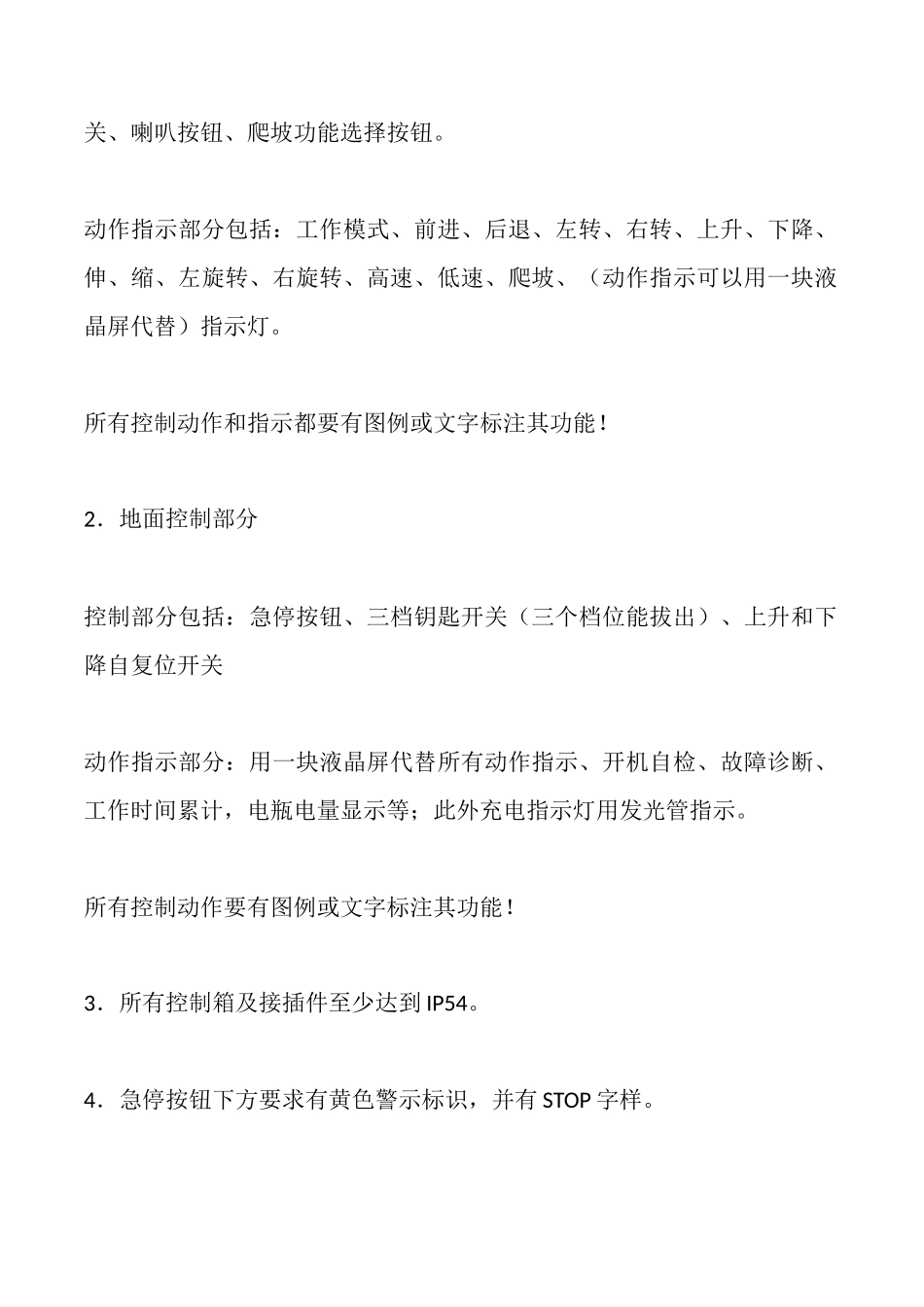

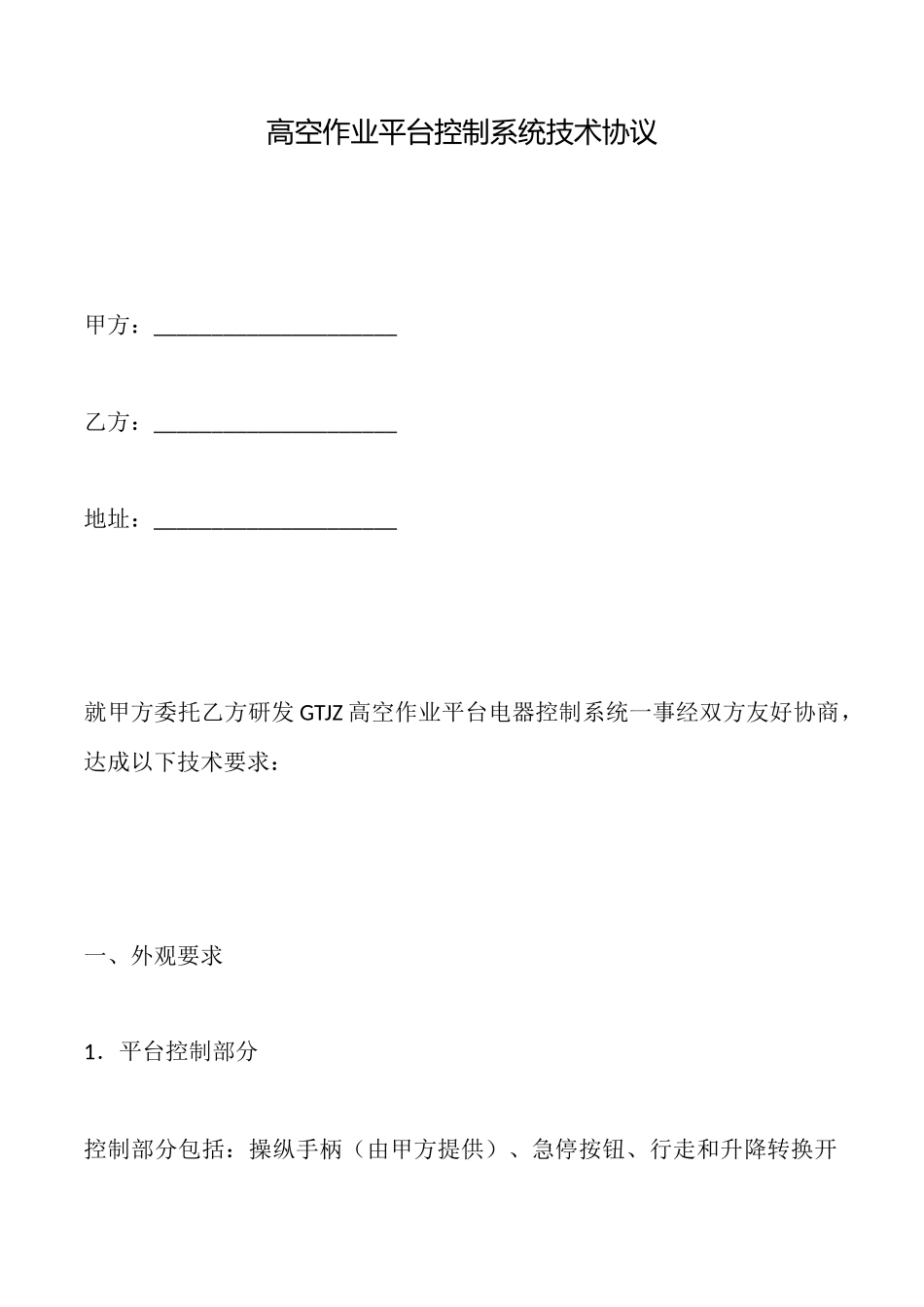

高空作业平台控制系统技术协议甲方：_____________________乙方：_____________________地址：_____________________就甲方委托乙方研发 GTJZ 高空作业平台电器控制系统一事经双方友好协商，达成以下技术要求：一、外观要求1．平台控制部分控制部分包括：操纵手柄（由甲方提供）、急停按钮、行走和升降转换开关、喇叭按钮、爬坡功能选择按钮。动作指示部分包括：工作模式、前进、后退、左转、右转、上升、下降、伸、缩、左旋转、右旋转、高速、低速、爬坡、（动作指示可以用一块液晶屏代替）指示灯。所有控制动作和指示都要有图例或文字标注其功能！2．地面控制部分控制部分包括：急停按钮、三档钥匙开关（三个档位能拔出）、上升和下降自复位开关动作指示部分：用一块液晶屏代替所有动作指示、开机自检、故障诊断、工作时间累计，电瓶电量显示等；此外充电指示灯用发光管指示。所有控制动作要有图例或文字标注其功能！3．所有控制箱及接插件至少达到 IP54。4．急停按钮下方要求有黄色警示标识，并有 STOP 字样。二、技术参数要求输入工作电压：DC24V输入电源保险：10A输出电压：DC24V输出电流：≤2A（每路单独输出）输出电磁阀保险：2A（每路单独输出）驱动个数：8 个电磁阀三、功能和动作要求1．平台控制部分急停：拍下切断总电源（包括电机电源），旋起接通总电源；急停在接通电源时系统检测所有动作开关必须全部复位后才可进行操作，否则不能控制平台动作并报警。前进：将行走和升降转换开关拨到行走功能处，按动使能钮向前推动操纵手柄，电机动作，前进电磁阀打开，随手柄向前推动的距离不同前进的快慢随之变化。后退：将行走和升降转换开关拨到行走功能处，按动使能钮向后拉动操纵手柄，电机动作，后进电磁阀打开，随手柄向后拉动的距离不同前进的快慢随之变化。左转：踩住脚踏板按动操纵手柄顶部的向左按钮，左转比例电磁阀打开，换向电磁阀打开，驱动转向轮动作。右转：踩住脚踏板按动操纵手柄顶部的向右按钮，左转电磁阀打开，右转电磁阀打开，驱动转向轮动作。上升：踩住脚踏板向前推动操纵手柄，左转电磁阀打开，上升电磁阀打开，平台升起。下降：，踩住脚踏板向后拉动操纵手柄，左转电磁阀打开，下降电磁阀打开，平台下落，并有声音报警，下降到 2.5m 后停止动作报警器变音报警，15s 后继续下降。大臂回转：向左：踩住脚踏板向左拉动操纵手柄，向左电磁阀打开，大臂向左，速度缓慢。向右：踩住脚踏板向右拉动操纵手柄，向右电...
