2025年变压器安装施工工艺标准电力电容器安装施工工艺标准

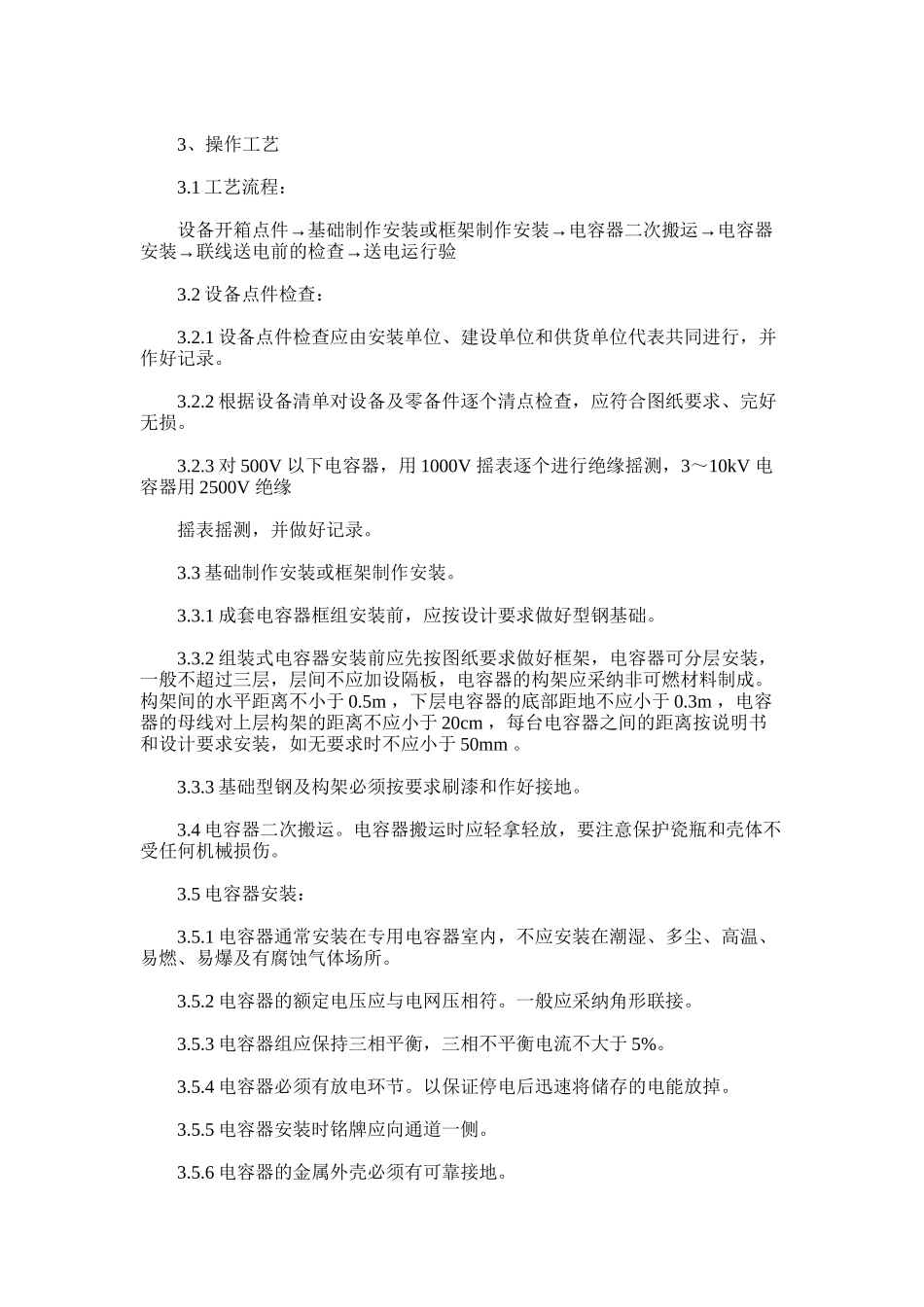

第页码 页码 页总页数 S 总页数 总页数 页 变压器安装施工工艺标准【电力电容器安装施工工艺标准】 SGBZ-0616 电力电容器安装施工工艺标准 依据标准： 《建筑工程施工质量验收统一标准》GB50300-2001 《建筑电气工程施工质量验收法律规范》GB50303-2025 1、范围 本工艺标准适用于 16kV 以下、并联补偿电力电容器安装工程。 2、施工准备 2.1 设备及材料要求： 2.1.1 电容器应装有铭牌，注明制造厂名、额定容量、接线方式、电压等级等技术数据。备件应齐全，并有产品合格证及技术文件。 2.1.2 容量规格及型号必须符合设计要求。 2.1.3 电容器及其它电气元件外表无锈蚀及坏损现象。 2.1.4 套管芯线棒应无弯曲及滑扣现象，引出线端附件齐全，压接紧密。外壳无缺陷及渗油现象。 2.1.5 安装用的型钢应符合设计要求，并无明显锈蚀，螺栓均应采纳镀锌螺栓。 2.1.6 材料均应符合设计要求，并有产品合格证。 2.2 主要机具： 2.2.1 安装机具：手推车、电钻、砂轮、电焊机、汽焊工具、压线钳子、扳手等。 2.2.2 测试工具：钢卷尺、钢板尺、塞尺、摇表、万用表、卡钳电流表。 2.3 作业条件： 2.3.1 施工图纸及技术资料齐全。 2.3.2 土建工程基本施工完毕，地面、墙面全部完工，标高、尺寸、结构及预埋件均符合设计要求。 2.3.3 屋顶无漏水现象，门窗及玻璃安装完，门加锁，场地清扫洁净，道路畅道。 3、操作工艺 3.1 工艺流程： →→→设备开箱点件基础制作安装或框架制作安装电容器二次搬运电容器→→安装联线送电前的检查送电运行验 3.2 设备点件检查： 3.2.1 设备点件检查应由安装单位、建设单位和供货单位代表共同进行，并作好记录。 3.2.2 根据设备清单对设备及零备件逐个清点检查，应符合图纸要求、完好无损。 3.2.3 对 500V 以下电容器，用 1000V 摇表逐个进行绝缘摇测，3～10kV 电容器用 2500V 绝缘 摇表摇测，并做好记录。 3.3 基础制作安装或框架制作安装。 3.3.1 成套电容器框组安装前，应按设计要求做好型钢基础。 3.3.2 组装式电容器安装前应先按图纸要求做好框架，电容器可分层安装，一般不超过三层，层间不应加设隔板，电容器的构架应采纳非可燃材料制成。构架间的水平距离不小于 0.5m ，下层电容器的底部距地不应小于 0.3m ，电容器的母线对上层构架的距离不应小于 20cm ，每台电容器之间的距离按说明书和设计要求安装，如无要求时不应小于 50mm 。 3.3.3 基...
