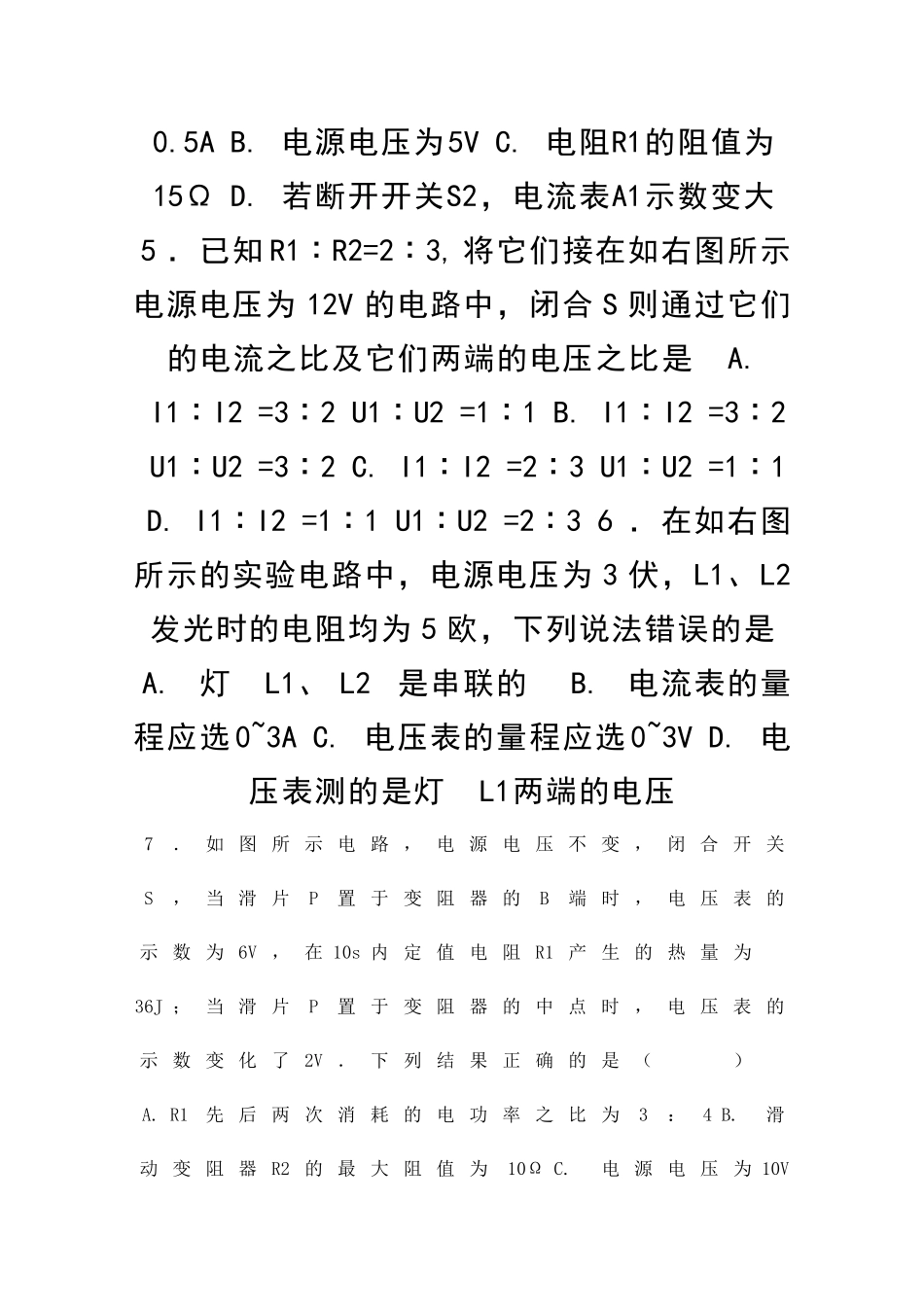

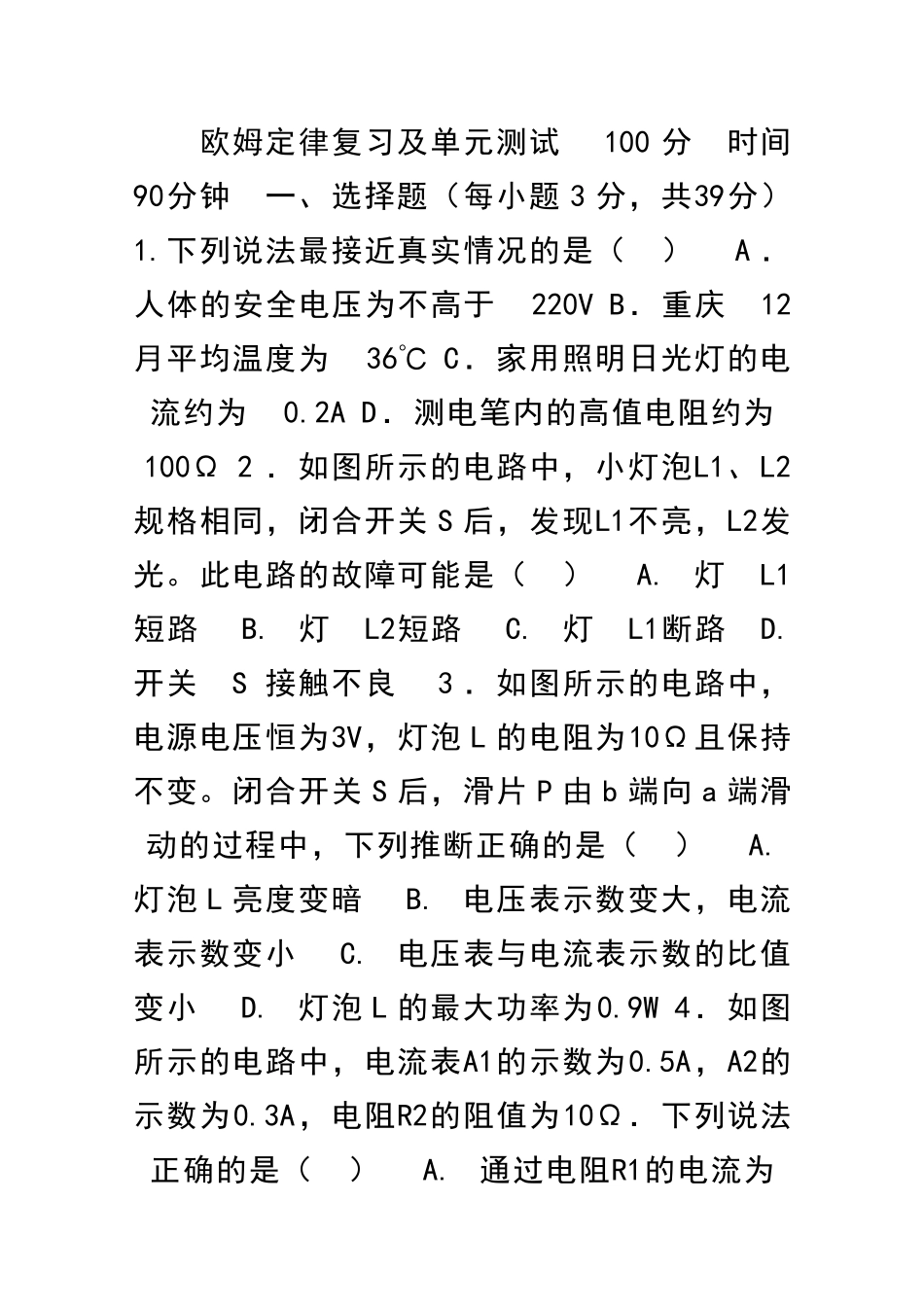

欧姆定律复习及单元测试 100 分 时间90分钟 一、选择题（每小题 3 分，共39分） 1.下列说法最接近真实情况的是（ ） A ．人体的安全电压为不高于 220V B．重庆 12 月平均温度为 36℃ C．家用照明日光灯的电流约为 0.2A D．测电笔内的高值电阻约为 100Ω 2 ．如图所示的电路中，小灯泡L1、L2规格相同，闭合开关 S 后，发现L1不亮，L2发光。此电路的故障可能是（ ） A. 灯 L1短路 B. 灯 L2短路 C. 灯 L1断路 D. 开关 S 接触不良 3 ．如图所示的电路中，电源电压恒为3V，灯泡 L 的电阻为10Ω且保持不变。闭合开关 S 后，滑片 P 由 b 端向 a 端滑动的过程中，下列推断正确的是（ ） A. 灯泡 L 亮度变暗 B. 电压表示数变大，电流表示数变小 C. 电压表与电流表示数的比值变小 D. 灯泡 L 的最大功率为0.9W 4．如图所示的电路中，电流表A1的示数为0.5A，A2的示数为0.3A，电阻R2的阻值为10Ω．下列说法正确的是（ ） A. 通过电阻R1的电流为0.5A B. 电源电压为5V C. 电阻R1的阻值为15Ω D. 若断开开关S2，电流表A1示数变大 5 ．已知 R1∶R2=2∶3, 将它们接在如右图所示电源电压为 12V 的电路中，闭合 S 则通过它们的电流之比及它们两端的电压之比是 A. I1∶I2 =3∶2 U1∶U2 =1∶1 B. I1∶I2 =3∶2 U1∶U2 =3∶2 C. I1∶I2 =2∶3 U1∶U2 =1∶1 D. I1∶I2 =1∶1 U1∶U2 =2∶3 6 ．在如右图所示的实验电路中，电源电压为 3 伏，L1、L2发光时的电阻均为 5 欧，下列说法错误的是 A. 灯 L1、 L2 是串联的 B. 电流表的量程应选 0~3A C. 电压表的量程应选 0~3V D. 电压表测的是灯 L1两端的电压7． 如 图 所 示 电 路 ， 电 源 电 压 不 变 ， 闭 合 开 关S， 当 滑 片P置 于 变 阻 器 的B端 时 ， 电 压 表 的示 数 为 6V ， 在 10s 内 定 值 电 阻 R1 产 生 的 热 量 为36J ； 当 滑 片P置 于 变 阻 器 的 中 点 时 ， 电 压 表 的示 数 变 化 了 2V ． 下 列 结 果 正 确 的 是 （ ） A. R1先 后 两 次 消 耗 的 电 功 率 之 比 为3：4 B. 滑动 变 阻 器 R2 的 最 大 阻 值 为10Ω C. 电 源 电 压 为 10V D. R1的 阻 值 为 20Ω 8 ． 如 图 所 示 电 路 ， 电 源 两 端电 压 保 持 不 ...
