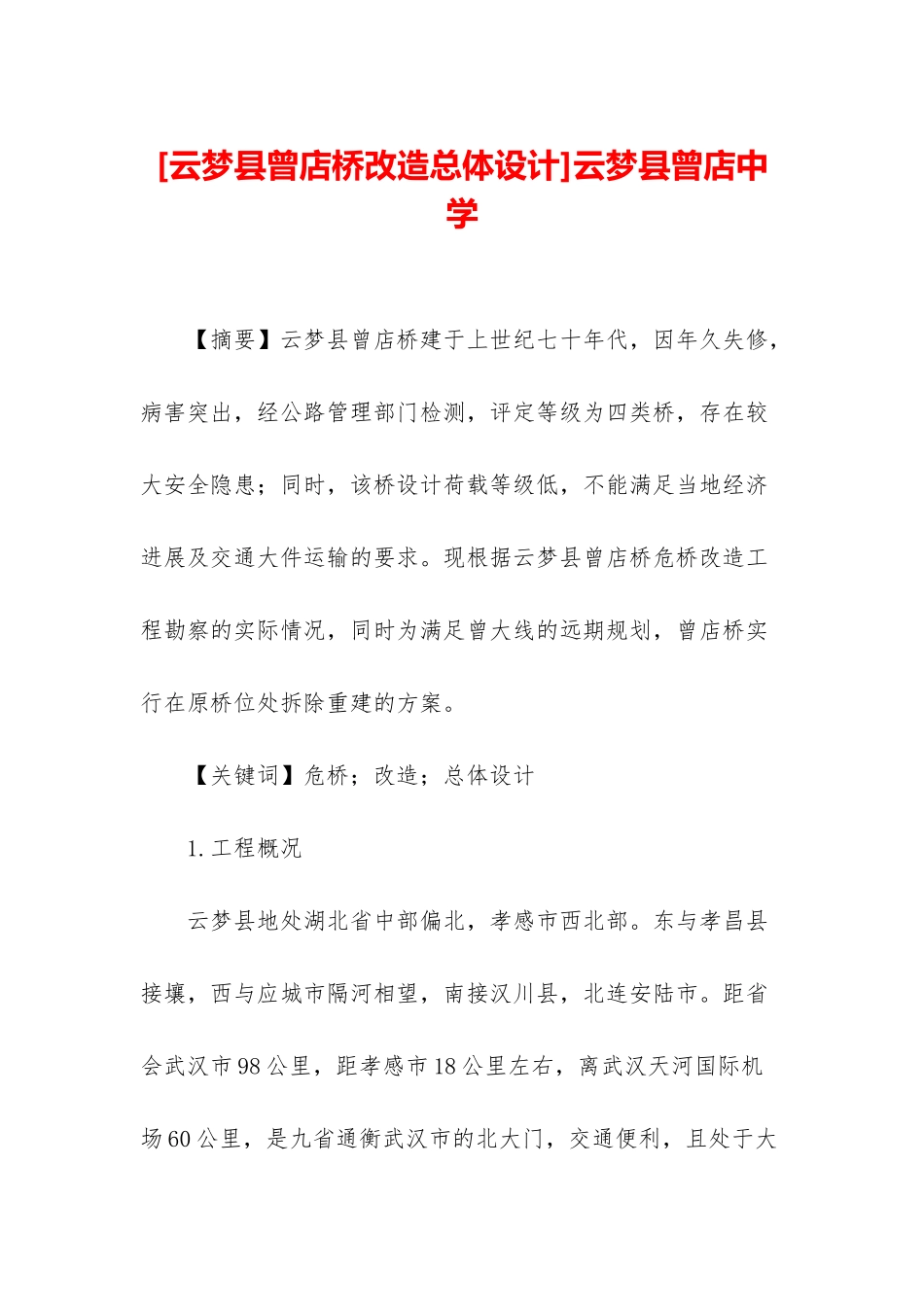

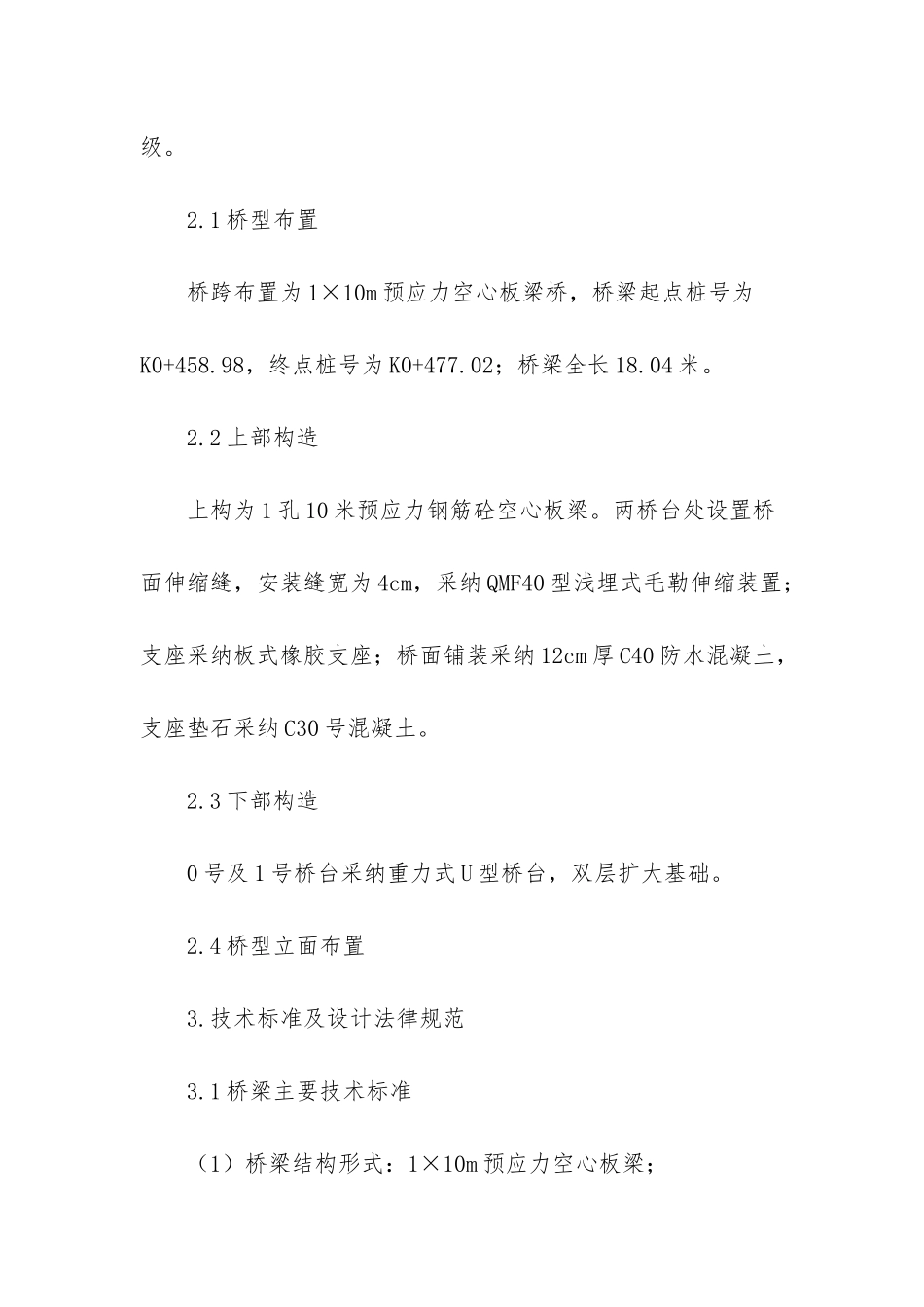

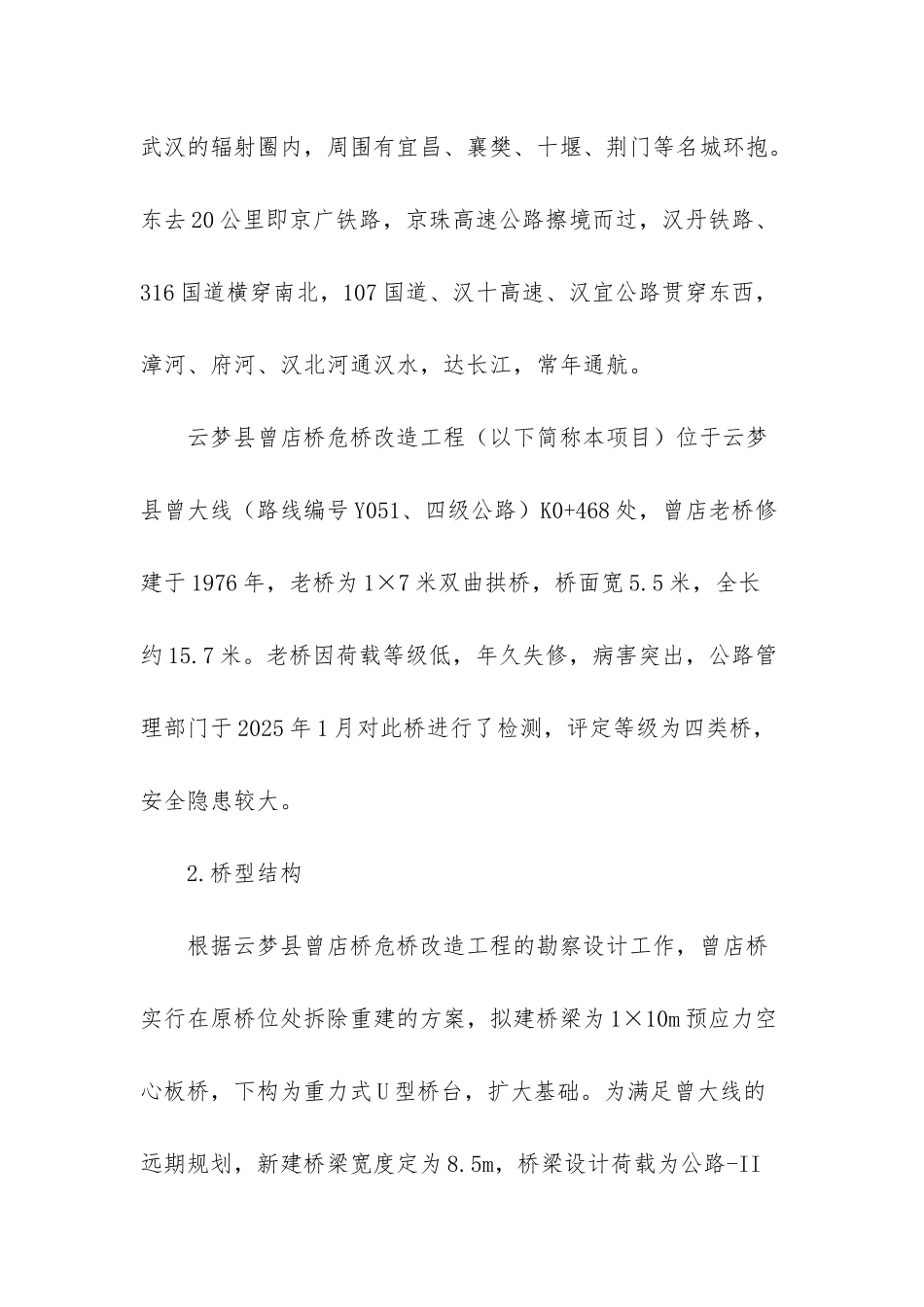

[云梦县曾店桥改造总体设计]云梦县曾店中学 【摘要】云梦县曾店桥建于上世纪七十年代，因年久失修，病害突出，经公路管理部门检测，评定等级为四类桥，存在较大安全隐患；同时，该桥设计荷载等级低，不能满足当地经济进展及交通大件运输的要求。现根据云梦县曾店桥危桥改造工程勘察的实际情况，同时为满足曾大线的远期规划，曾店桥实行在原桥位处拆除重建的方案。 【关键词】危桥；改造；总体设计 1.工程概况 云梦县地处湖北省中部偏北，孝感市西北部。东与孝昌县接壤，西与应城市隔河相望，南接汉川县，北连安陆市。距省会武汉市 98 公里，距孝感市 18 公里左右，离武汉天河国际机场 60 公里，是九省通衡武汉市的北大门，交通便利，且处于大武汉的辐射圈内，周围有宜昌、襄樊、十堰、荆门等名城环抱。东去 20 公里即京广铁路，京珠高速公路擦境而过，汉丹铁路、316 国道横穿南北，107 国道、汉十高速、汉宜公路贯穿东西，漳河、府河、汉北河通汉水，达长江，常年通航。 云梦县曾店桥危桥改造工程（以下简称本项目）位于云梦县曾大线（路线编号 Y051、四级公路）K0+468 处，曾店老桥修建于 1976 年，老桥为 1×7 米双曲拱桥，桥面宽 5.5 米，全长约 15.7 米。老桥因荷载等级低，年久失修，病害突出，公路管理部门于 2025 年 1 月对此桥进行了检测，评定等级为四类桥，安全隐患较大。 2.桥型结构 根据云梦县曾店桥危桥改造工程的勘察设计工作，曾店桥实行在原桥位处拆除重建的方案，拟建桥梁为 1×10m 预应力空心板桥，下构为重力式 U 型桥台，扩大基础。为满足曾大线的远期规划，新建桥梁宽度定为 8.5m，桥梁设计荷载为公路-II级。 2.1 桥型布置 桥跨布置为 1×10m 预应力空心板梁桥，桥梁起点桩号为K0+458.98，终点桩号为 K0+477.02；桥梁全长 18.04 米。 2.2 上部构造 上构为 1 孔 10 米预应力钢筋砼空心板梁。两桥台处设置桥面伸缩缝，安装缝宽为 4cm，采纳 QMF40 型浅埋式毛勒伸缩装置；支座采纳板式橡胶支座；桥面铺装采纳 12cm 厚 C40 防水混凝土，支座垫石采纳 C30 号混凝土。 2.3 下部构造 0 号及 1 号桥台采纳重力式 U 型桥台，双层扩大基础。 2.4 桥型立面布置 3.技术标准及设计法律规范 3.1 桥梁主要技术标准 （1）桥梁结构形式：1×10m 预应力空心板梁； （2）桥梁宽度：8.5m（7.5m 行车道+2×0.5m 防撞护栏）； （3）设计荷载：公路-Ⅱ 级； （4）...
