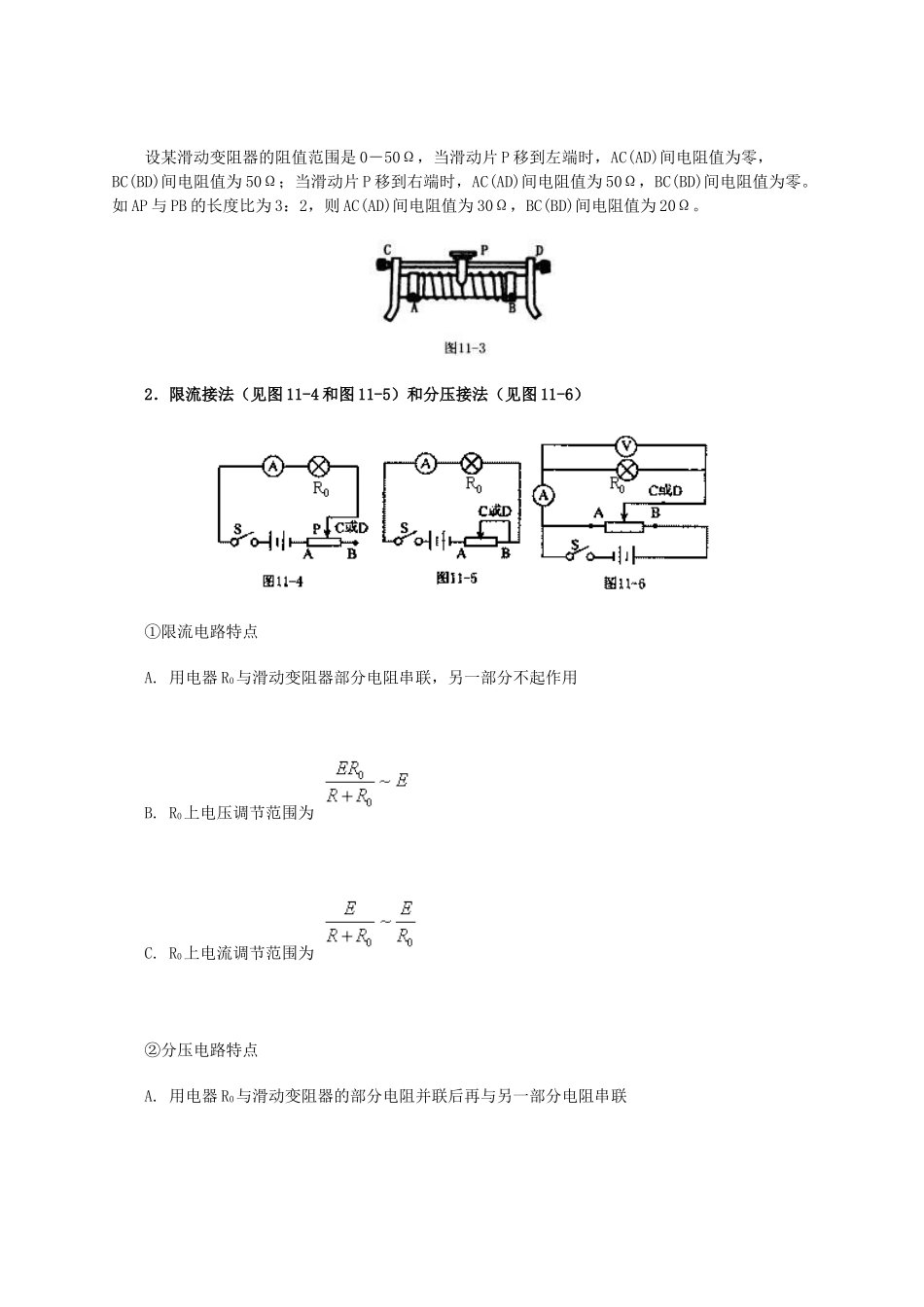

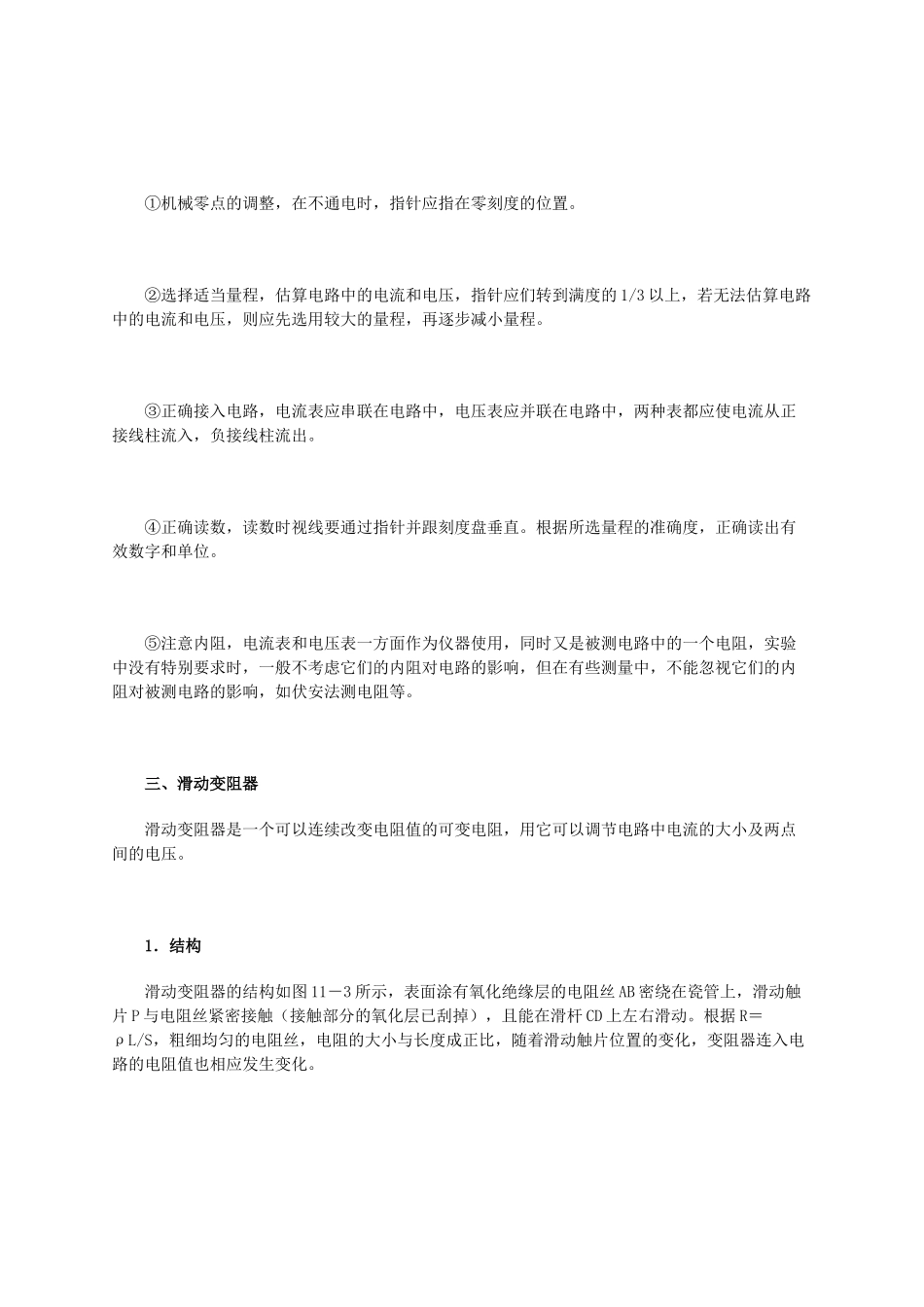

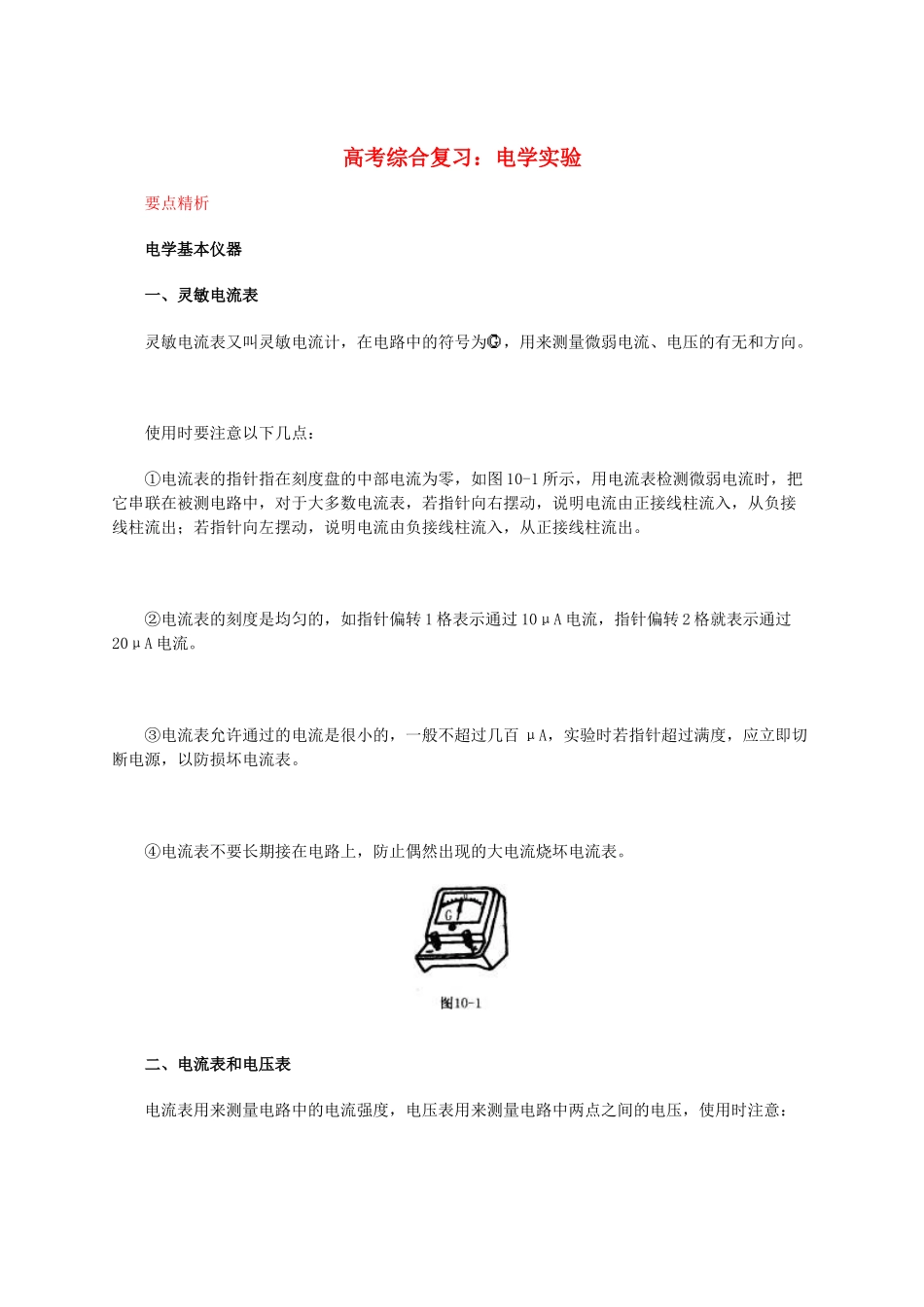

高考综合复习：电学实验 要点精析 电学基本仪器 一、灵敏电流表 灵敏电流表又叫灵敏电流计，在电路中的符号为，用来测量微弱电流、电压的有无和方向。 使用时要注意以下几点： ①电流表的指针指在刻度盘的中部电流为零，如图 10-1 所示，用电流表检测微弱电流时，把它串联在被测电路中，对于大多数电流表，若指针向右摆动，说明电流由正接线柱流入，从负接线柱流出；若指针向左摆动，说明电流由负接线柱流入，从正接线柱流出。 ②电流表的刻度是均匀的，如指针偏转 1 格表示通过 10μA 电流，指针偏转 2 格就表示通过20μA 电流。 ③电流表允许通过的电流是很小的，一般不超过几百 μA，实验时若指针超过满度，应立即切断电源，以防损坏电流表。 ④电流表不要长期接在电路上，防止偶然出现的大电流烧坏电流表。 二、电流表和电压表 电流表用来测量电路中的电流强度，电压表用来测量电路中两点之间的电压，使用时注意： ①机械零点的调整，在不通电时，指针应指在零刻度的位置。 ②选择适当量程，估算电路中的电流和电压，指针应们转到满度的 1/3 以上，若无法估算电路中的电流和电压，则应先选用较大的量程，再逐步减小量程。 ③正确接入电路，电流表应串联在电路中，电压表应并联在电路中，两种表都应使电流从正接线柱流入，负接线柱流出。 ④正确读数，读数时视线要通过指针并跟刻度盘垂直。根据所选量程的准确度，正确读出有效数字和单位。 ⑤注意内阻，电流表和电压表一方面作为仪器使用，同时又是被测电路中的一个电阻，实验中没有特别要求时，一般不考虑它们的内阻对电路的影响，但在有些测量中，不能忽视它们的内阻对被测电路的影响，如伏安法测电阻等。 三、滑动变阻器 滑动变阻器是一个可以连续改变电阻值的可变电阻，用它可以调节电路中电流的大小及两点间的电压。 1．结构 滑动变阻器的结构如图 11－3 所示，表面涂有氧化绝缘层的电阻丝 AB 密绕在瓷管上，滑动触片 P 与电阻丝紧密接触（接触部分的氧化层已刮掉），且能在滑杆 CD 上左右滑动。根据 R＝ρL/S，粗细均匀的电阻丝，电阻的大小与长度成正比，随着滑动触片位置的变化，变阻器连入电路的电阻值也相应发生变化。 设某滑动变阻器的阻值范围是 0－50Ω，当滑动片 P 移到左端时，AC(AD)间电阻值为零，BC(BD)间电阻值为 50Ω；当滑动片 P 移到右端时，AC(AD)间电阻值为 50Ω，BC(BD)间电阻值为零。如 AP 与 PB 的长度比为 3...
