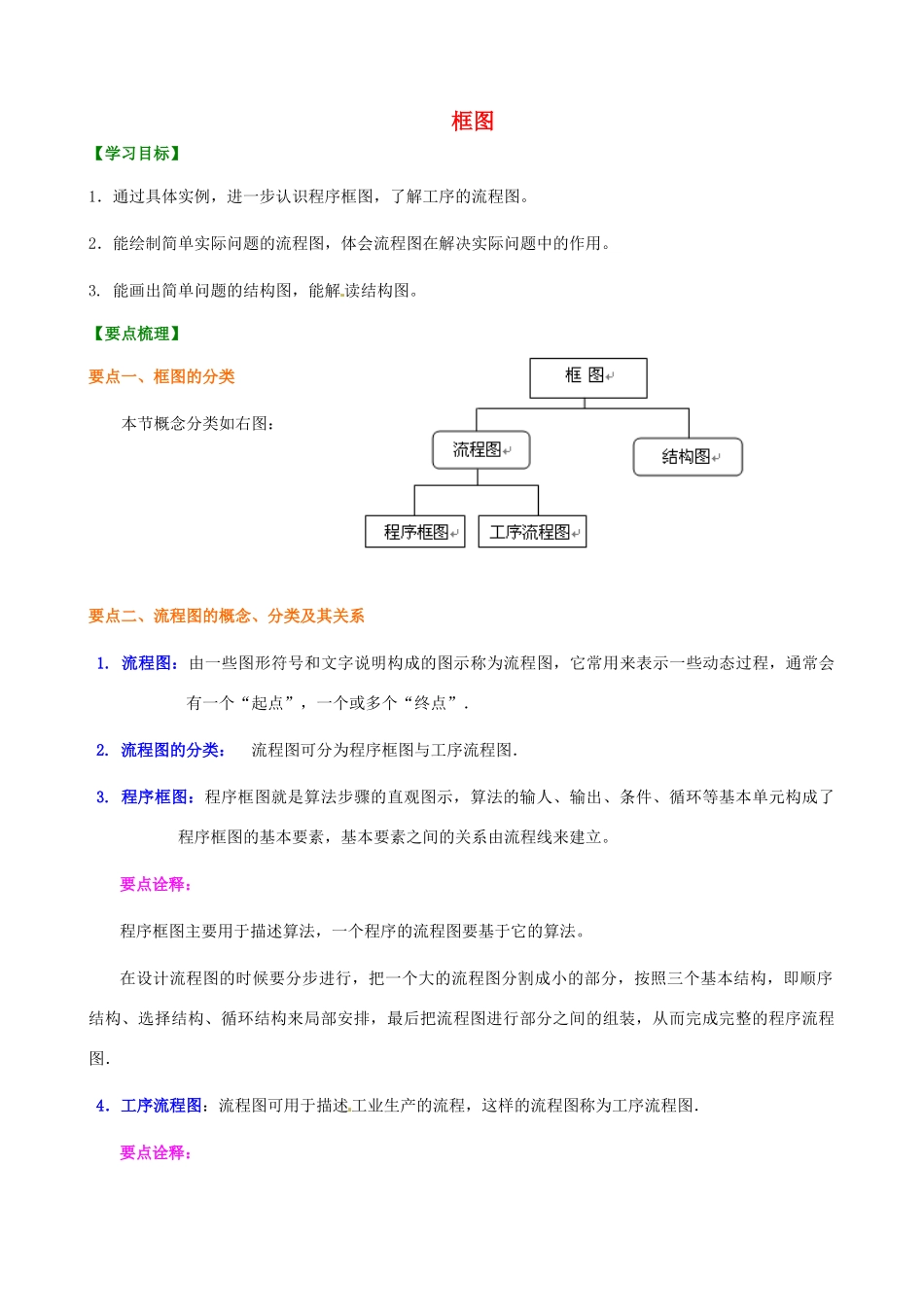

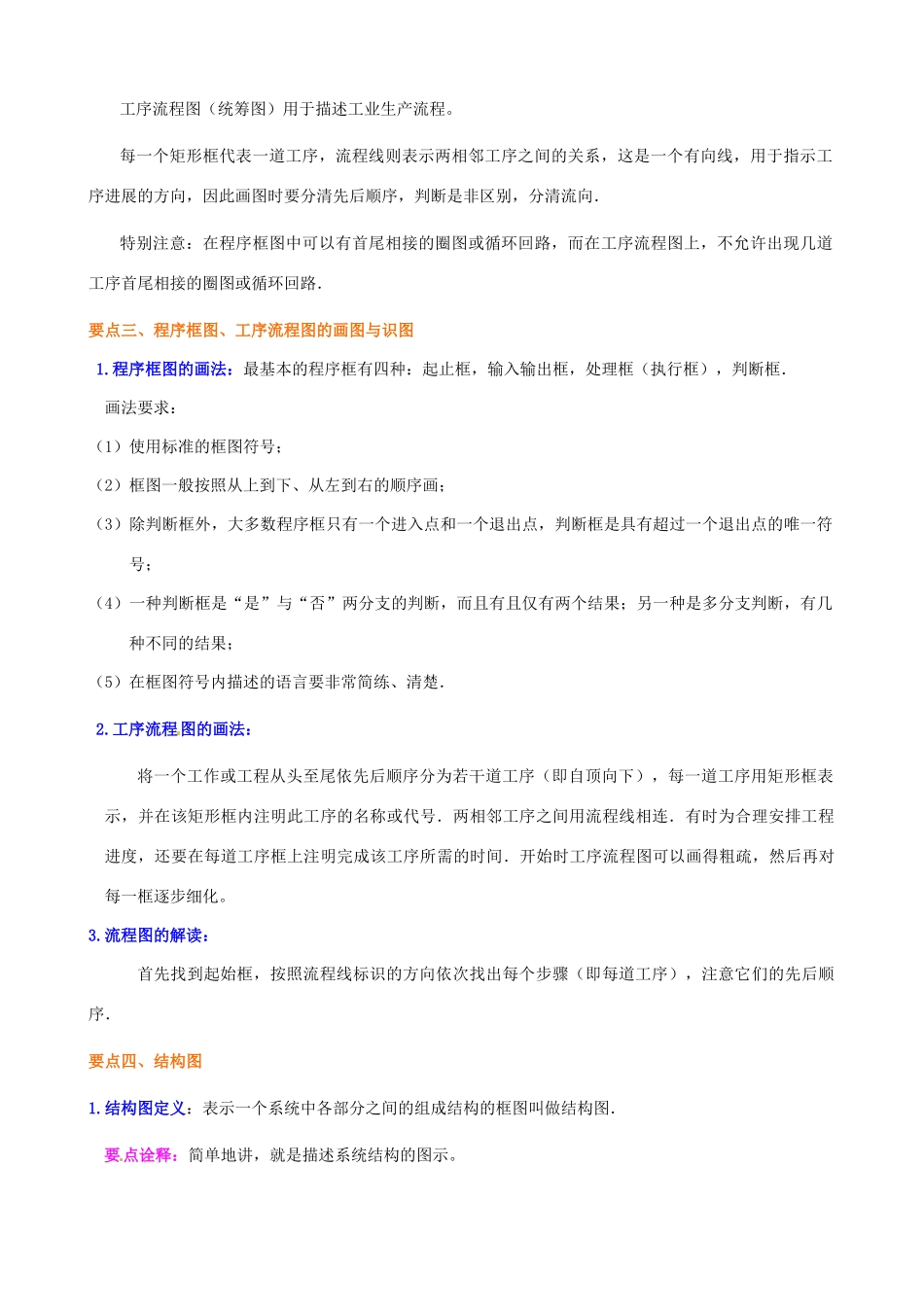

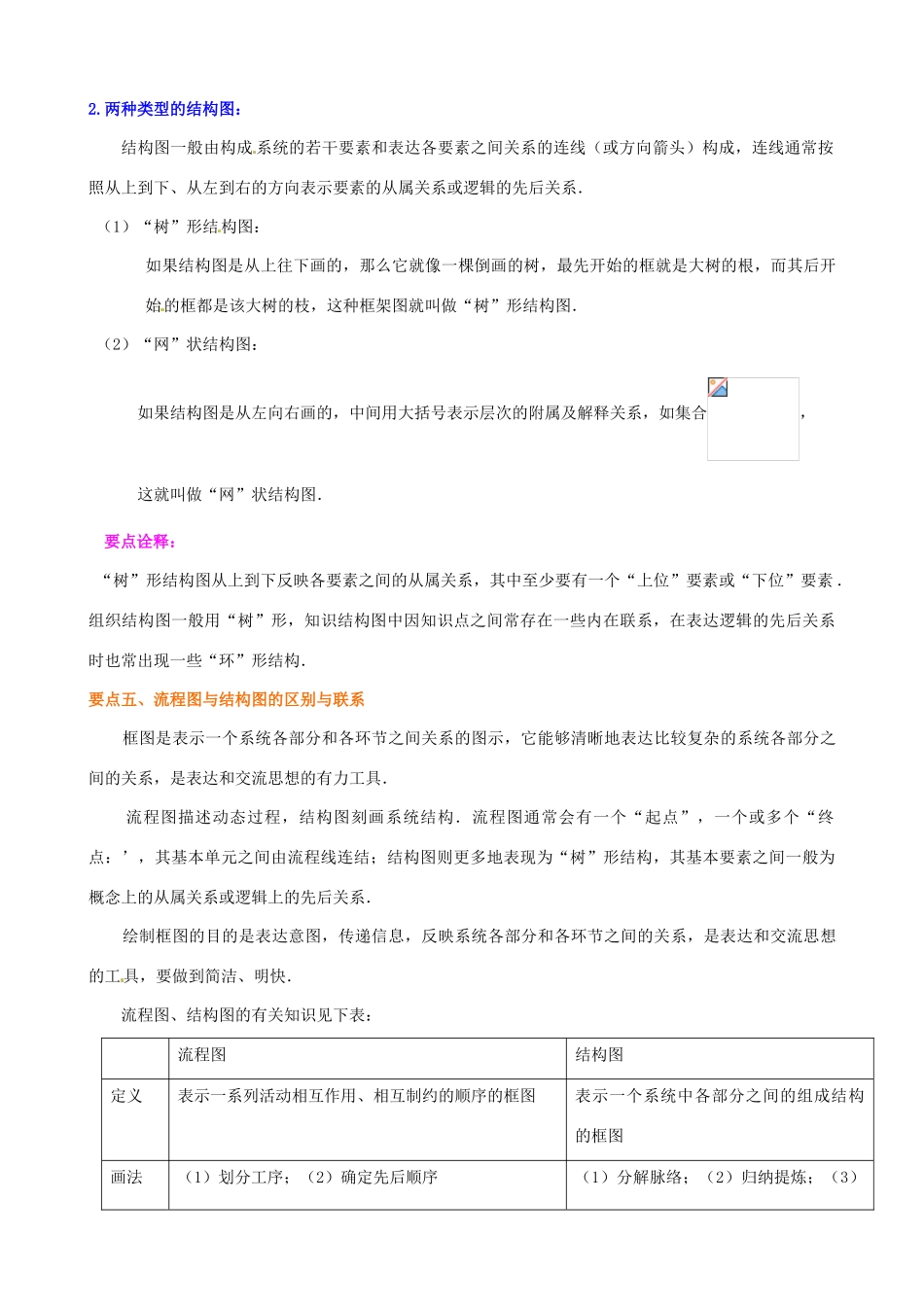

框图【学习目标】1．通过具体实例，进一步认识程序框图，了解工序的流程图。2．能绘制简单实际问题的流程图，体会流程图在解决实际问题中的作用。3. 能画出简单问题的结构图，能解 读结构图。【要点梳理】要点一、框图的分类本节概念分类如右图：要点二、流程图的概念、分类及其关系 1. 流程图：由一些图形符号和文字说明构成的图示称为流程图，它常用来表示一些动态过程，通常会有一个“起点”，一个或多个“终点”．2. 流程图的分类： 流程图可分为程序框图与工序流程图．3. 程序框图：程序框图就是算法步骤的直观图示，算法的输人、输出、条件、循环等基本单元构成了程序框图的基本要素，基本要素之间的关系由流程线来建立。要点诠释：程序框图主要用于描述算法，一个程序的流程图要基于它的算法。在设计流程图的时候要分步进行，把一个大的流程图分割成小的部分，按照三个基本结构，即顺序结构、选择结构、循环结构来局部安排，最后把流程图进行部分之间的组装，从而完成完整的程序流程图．4．工序流程图：流程图可用于描述工业生产的流程，这样的流程图称为工序流程图．要点诠释：工序流程图（统筹图）用于描述工业生产流程。每一个矩形框代表一道工序，流程线则表示两相邻工序之间的关系，这是一个有向线，用于指示工序进展的方向，因此画图时要分清先后顺序，判断是非区别，分清流向．特别注意：在程序框图中可以有首尾相接的圈图或循环回路，而在工序流程图上，不允许出现几道工序首尾相接的圈图或循环回路．要点三、程序框图、工序流程图的画图与识图1.程序框图的画法：最基本的程序框有四种：起止框，输入输出框，处理框（执行框），判断框．画法要求：（1）使用标准的框图符号；（2）框图一般按照从上到下、从左到右的顺序画；（3）除判断框外，大多数程序框只有一个进入点和一个退出点，判断框是具有超过一个退出点的唯一符号；（4）一种判断框是“是”与“否”两分支的判断，而且有且仅有两个结果；另一种是多分支判断，有几种不同的结果；（5）在框图符号内描述的语言要非常简练、清楚．2.工序流程图的画法：将一个工作或工程从头至尾依先后顺序分为若干道工序（即自顶向下），每一道工序用矩形框表示，并在该矩形框内注明此工序的名称或代号．两相邻工序之间用流程线相连．有时为合理安排工程进度，还要在每道工序框上注明完成该工序所需的时间．开始时工序流程图可以画得粗疏，然后再对每一框逐步细化。3.流程图的解读：首...
