度高考物理一轮复习 第八章 恒定电流 实验九 描绘小电珠的伏安特性曲线学案-人教版高三全册物理学案

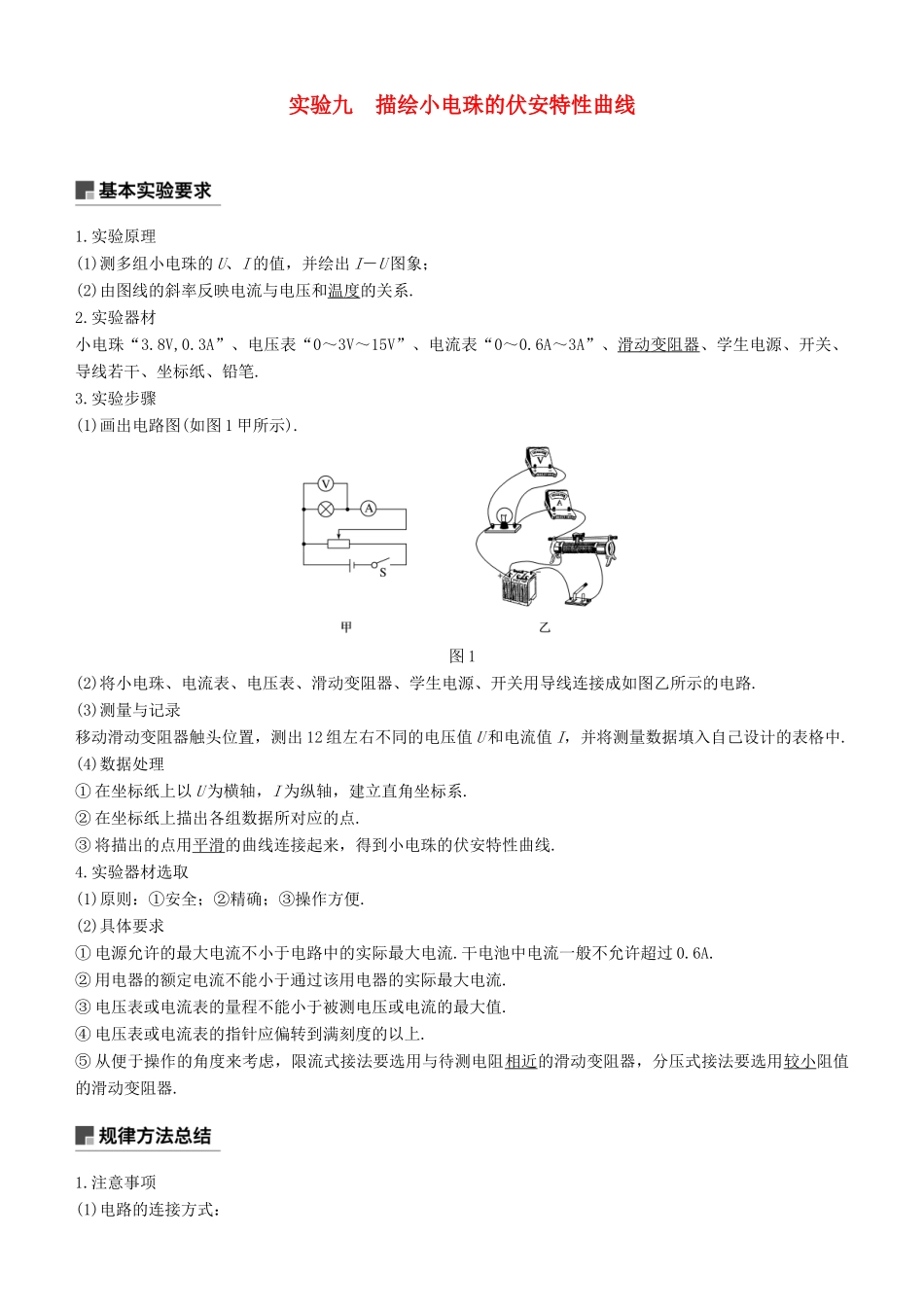

实验九 描绘小电珠的伏安特性曲线1.实验原理(1)测多组小电珠的 U、I 的值，并绘出 I－U 图象；(2)由图线的斜率反映电流与电压和温度的关系.2.实验器材小电珠“3.8V,0.3A”、电压表“0～3V～15V”、电流表“0～0.6A～3A”、滑动变阻器、学生电源、开关、导线若干、坐标纸、铅笔.3.实验步骤(1)画出电路图(如图 1 甲所示).图 1(2)将小电珠、电流表、电压表、滑动变阻器、学生电源、开关用导线连接成如图乙所示的电路.(3)测量与记录移动滑动变阻器触头位置，测出 12 组左右不同的电压值 U 和电流值 I，并将测量数据填入自己设计的表格中.(4)数据处理① 在坐标纸上以 U 为横轴，I 为纵轴，建立直角坐标系.② 在坐标纸上描出各组数据所对应的点.③ 将描出的点用平滑的曲线连接起来，得到小电珠的伏安特性曲线.4.实验器材选取(1)原则：①安全；②精确；③操作方便.(2)具体要求① 电源允许的最大电流不小于电路中的实际最大电流.干电池中电流一般不允许超过 0.6A.② 用电器的额定电流不能小于通过该用电器的实际最大电流.③ 电压表或电流表的量程不能小于被测电压或电流的最大值.④ 电压表或电流表的指针应偏转到满刻度的以上.⑤ 从便于操作的角度来考虑，限流式接法要选用与待测电阻相近的滑动变阻器，分压式接法要选用较小阻值的滑动变阻器.1.注意事项(1)电路的连接方式：① 电流表应采用外接法：因为小电珠(3.8V,0.3A)的电阻很小，与量程为 0.6A 的电流表串联时，电流表的分压影响很大.② 滑动变阻器应采用分压式接法：目的是使小电珠两端的电压能从 0 开始连续变化.(2)闭合开关 S 前，滑动变阻器的触头应移到使小电珠分得电压为 0 的一端，使开关闭合时小电珠的电压能从0 开始变化，同时也是为了防止开关刚闭合时因小电珠两端电压过大而烧坏灯丝.(3)I－U 图线在 U0＝1.0V 左右将发生明显弯曲，故在 U＝1.0V 左右绘点要密，以防出现较大误差.2.误差分析(1)由于电压表不是理想电表，内阻并非无穷大，会带来误差，电流表外接，由于电压表的分流，使测得的电流值大于真实值.(2)测量时读数带来误差.(3)在坐标纸上描点、作图带来误差.命题点一 教材原型实验例 1 (2017·全国卷Ⅰ·23)某同学研究小灯泡的伏安特性，所使用的器材有：小灯泡 L(额定电压 3.8V，额定电流 0.32A)；电压表(量程 3V，内阻 3kΩ)；电流表(量程 0.5A，内阻 0.5Ω)；固定电阻 R0(阻值1000Ω)；滑动变阻器 R(阻值 0～9.0Ω)；电源...
