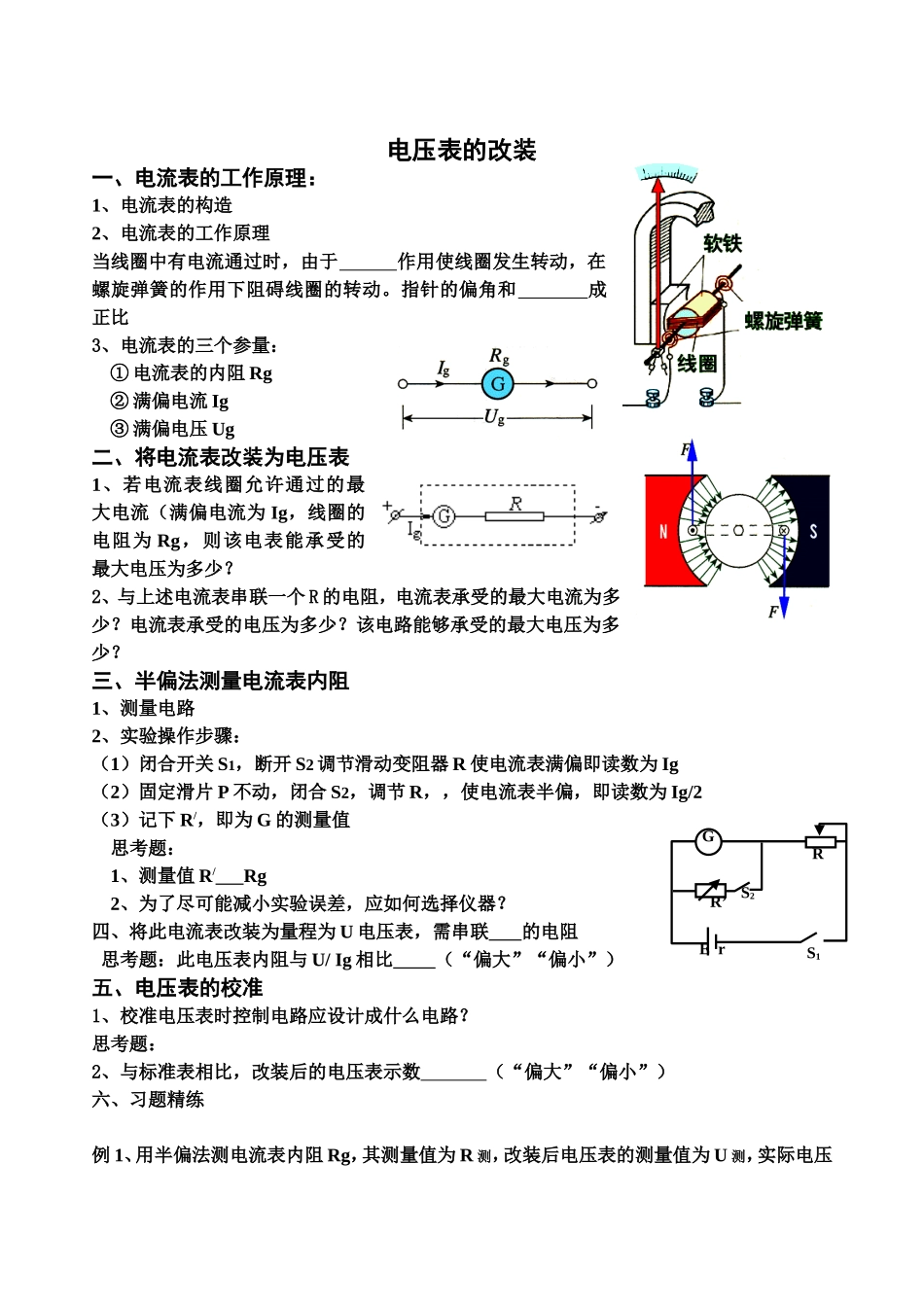

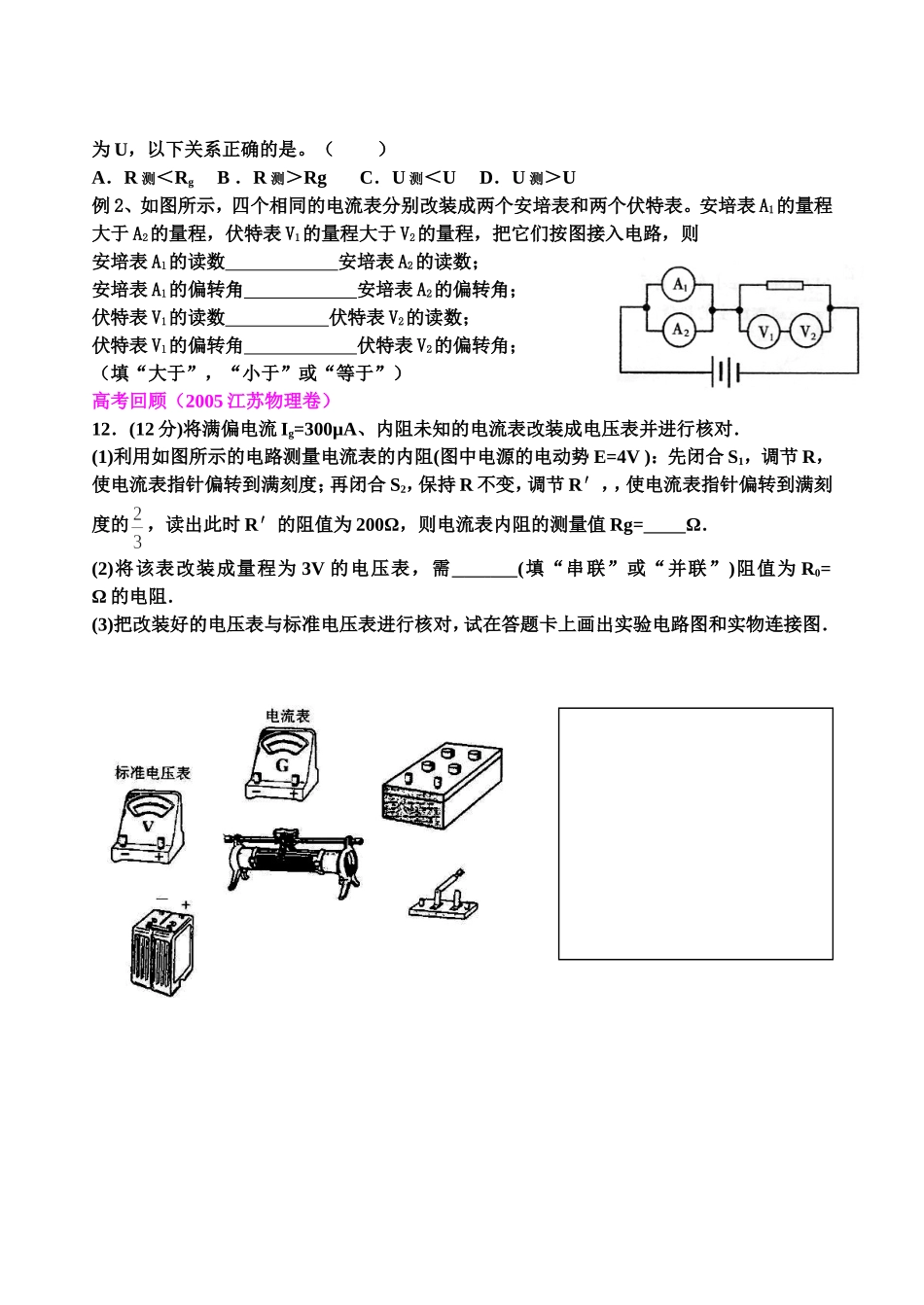

电压表的改装一、电流表的工作原理：1、电流表的构造2、电流表的工作原理当线圈中有电流通过时，由于 作用使线圈发生转动，在螺旋弹簧的作用下阻碍线圈的转动。指针的偏角和 成正比3、电流表的三个参量：① 电流表的内阻 Rg② 满偏电流 Ig ③ 满偏电压 Ug 二、将电流表改装为电压表1、若电流表线圈允许通过的最大电流（满偏电流为 Ig，线圈的电阻为 Rg，则该电表能承受的最大电压为多少？2、与上述电流表串联一个 R 的电阻，电流表承受的最大电流为多少？电流表承受的电压为多少？该电路能够承受的最大电压为多少？三、半偏法测量电流表内阻1、测量电路2、实验操作步骤：（1）闭合开关 S1，断开 S2 调节滑动变阻器 R 使电流表满偏即读数为 Ig（2）固定滑片 P 不动，闭合 S2，调节 R，，使电流表半偏，即读数为 Ig/2（3）记下 R/，即为 G 的测量值思考题：1、测量值 R/ Rg2、为了尽可能减小实验误差，应如何选择仪器？四、将此电流表改装为量程为 U 电压表，需串联 的电阻 思考题：此电压表内阻与 U/ Ig 相比 （“偏大”“偏小”）五、电压表的校准1、校准电压表时控制电路应设计成什么电路？思考题：2、与标准表相比，改装后的电压表示数 （“偏大”“偏小”）六、习题精练例 1、用半偏法测电流表内阻 Rg，其测量值为 R 测，改装后电压表的测量值为 U 测，实际电压RR’E rS1GS2为 U，以下关系正确的是。（ ）A．R 测＜Rg B ．R 测＞Rg C．U 测＜U D．U 测＞U 例 2、如图所示，四个相同的电流表分别改装成两个安培表和两个伏特表。安培表 A1的量程大于 A2的量程，伏特表 V1的量程大于 V2的量程，把它们按图接入电路，则安培表 A1的读数 安培表 A2的读数；安培表 A1的偏转角 安培表 A2的偏转角；伏特表 V1的读数 伏特表 V2的读数；伏特表 V1的偏转角 伏特表 V2的偏转角；（填“大于”，“小于”或“等于”）高考回顾（2005 江苏物理卷）12．(12 分)将满偏电流 Ig=300μA、内阻未知的电流表改装成电压表并进行核对．(1)利用如图所示的电路测量电流表的内阻(图中电源的电动势 E=4V )：先闭合 S1，调节 R，使电流表指针偏转到满刻度；再闭合 S2，保持 R 不变，调节 R′，，使电流表指针偏转到满刻度的，读出此时 R′的阻值为 200Ω，则电流表内阻的测量值 Rg= Ω．(2)将该表改装成量程为 3V 的电压表，需 (填“串联”或“并联”)阻值为 R0= Ω 的电阻．(3)把改装好的电压表与标准电压表进行核对，试在答题卡上画出实验电路图和实物连接图．
