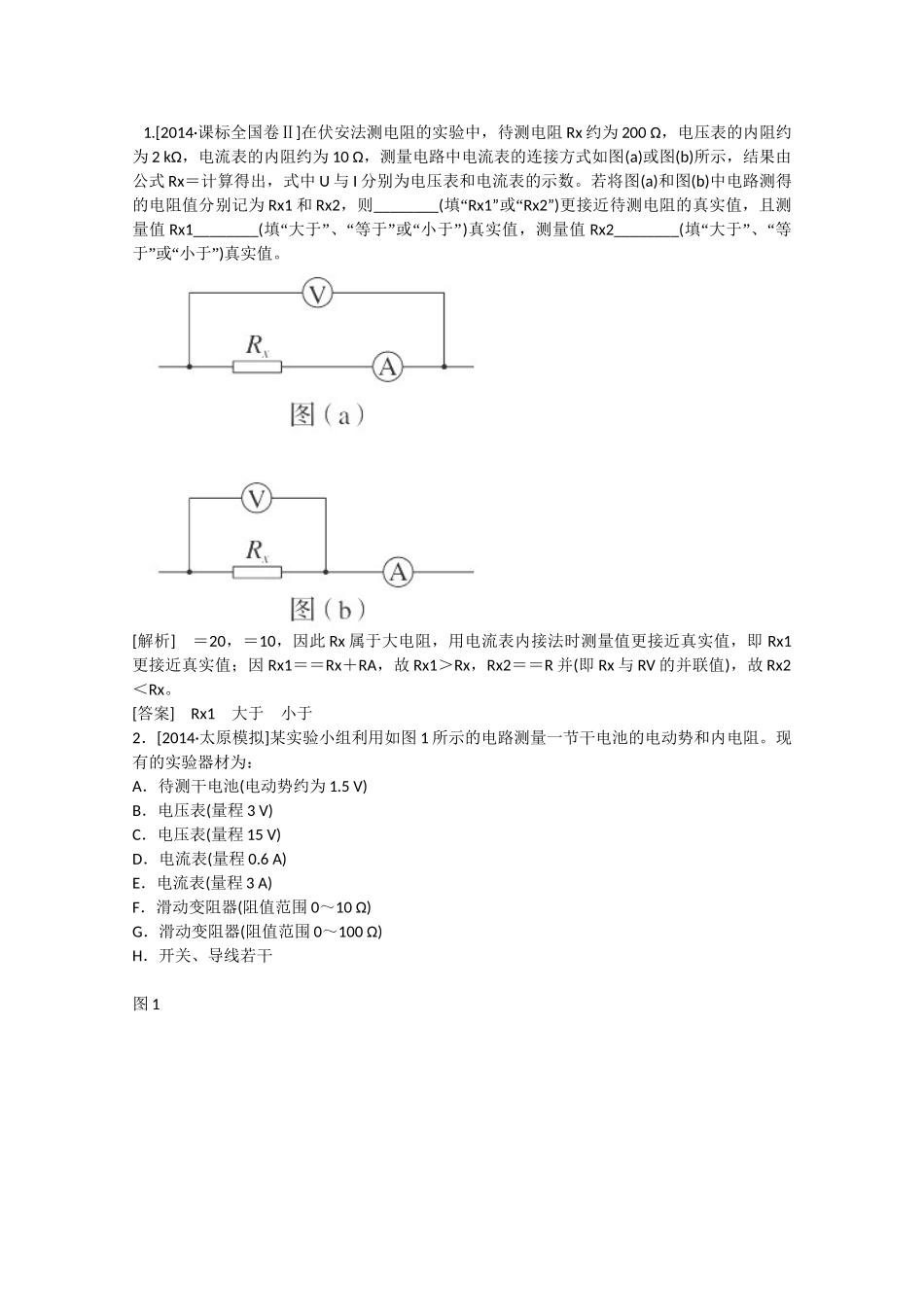

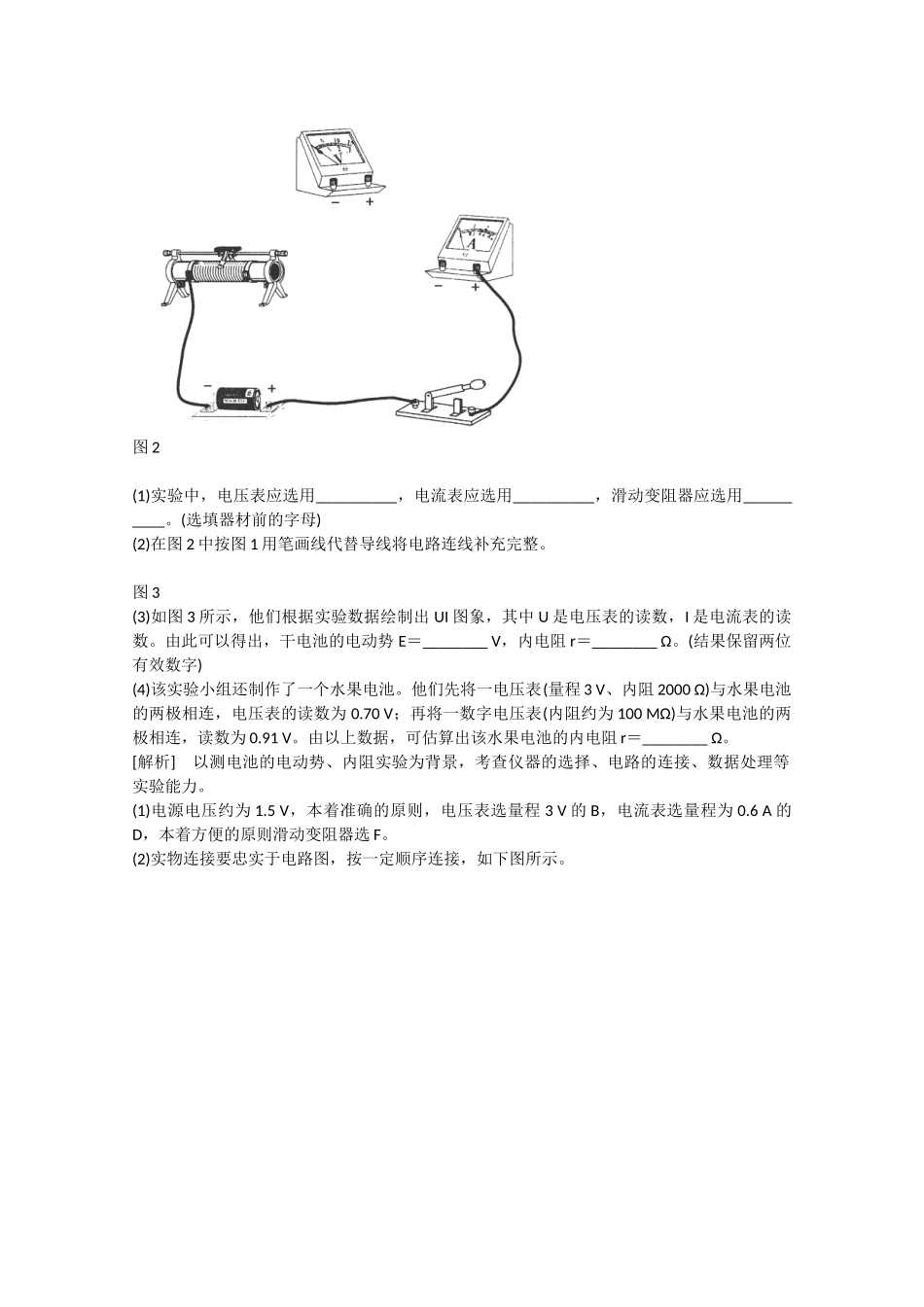

1.[2014·课标全国卷Ⅱ]在伏安法测电阻的实验中，待测电阻Rx约为200Ω，电压表的内阻约为2kΩ，电流表的内阻约为10Ω，测量电路中电流表的连接方式如图(a)或图(b)所示，结果由公式Rx＝计算得出，式中U与I分别为电压表和电流表的示数。若将图(a)和图(b)中电路测得的电阻值分别记为Rx1和Rx2，则________(“填Rx1”“或Rx2”)更接近待测电阻的真实值，且测量值Rx1________(“”“”“”填大于、等于或小于)真实值，测量值Rx2________(“”“填大于、等”“”于或小于)真实值。[解析]＝20，＝10，因此Rx属于大电阻，用电流表内接法时测量值更接近真实值，即Rx1更接近真实值；因Rx1＝＝Rx＋RA，故Rx1＞Rx，Rx2＝＝R并(即Rx与RV的并联值)，故Rx2＜Rx。[答案]Rx1大于小于2．[2014·太原模拟]某实验小组利用如图1所示的电路测量一节干电池的电动势和内电阻。现有的实验器材为：A．待测干电池(电动势约为1.5V)B．电压表(量程3V)C．电压表(量程15V)D．电流表(量程0.6A)E．电流表(量程3A)F．滑动变阻器(阻值范围0～10Ω)G．滑动变阻器(阻值范围0～100Ω)H．开关、导线若干图1图2(1)实验中，电压表应选用__________，电流表应选用__________，滑动变阻器应选用__________。(选填器材前的字母)(2)在图2中按图1用笔画线代替导线将电路连线补充完整。图3(3)如图3所示，他们根据实验数据绘制出UI图象，其中U是电压表的读数，I是电流表的读数。由此可以得出，干电池的电动势E＝________V，内电阻r＝________Ω。(结果保留两位有效数字)(4)该实验小组还制作了一个水果电池。他们先将一电压表(量程3V、内阻2000Ω)与水果电池的两极相连，电压表的读数为0.70V；再将一数字电压表(内阻约为100MΩ)与水果电池的两极相连，读数为0.91V。由以上数据，可估算出该水果电池的内电阻r＝________Ω。[解析]以测电池的电动势、内阻实验为背景，考查仪器的选择、电路的连接、数据处理等实验能力。(1)电源电压约为1.5V，本着准确的原则，电压表选量程3V的B，电流表选量程为0.6A的D，本着方便的原则滑动变阻器选F。(2)实物连接要忠实于电路图，按一定顺序连接，如下图所示。(3)由电路中电势的降落得E＝U＋Ir⇒U＝E－Ir，可见U－I图象中，纵轴截距代表电源电动势E＝1.4V，直线的斜率代表电源的内阻r＝＝Ω≈0.91Ω。(4)由全电路欧姆定律有0.70V＝E－·r，用内阻为100MΩ的数字电压表测电源电压为0.91V，因数字电压表内阻太大，可认为E＝0.91V，代入上式解得r＝600Ω。[答案](1)BDF(2)答案见解析图(3)1.40.91(4)6.0×1023．[2014·皖南八校联考]一电压表的量程标定不准确，某同学利用图甲所示电路测量该电压表的实际量程Um。所用器材有：量程标定为3V的不准确的电压表V1，内阻r1＝3kΩ；量程标定为15.0V的标准电压表V2；标准电阻R0，阻值为9kΩ；滑动变阻器R，总电阻为20.0Ω；电源E，电动势为18.0V，内阻可忽略；开关S；导线若干。回答下列问题：(1)按电路图甲连接实物图乙。(2)开关S闭合前，滑动变阻器的滑动端P应滑至________端。(“填a”“或b”)(3)开关S闭合后，调节滑动变阻器，使电压表V1满偏；若此时电压表V2的示数为U2，则V1的量程为________。(4)若测量时电压表V1未调到满偏，两电压表的示数如图丙，从图丙中读出V1的示数U1＝________，V2的示数U2＝________；由读出的数据计算Um＝________。(计算结果保留三位有效数字)[解析]实物连线如图所示；在闭合开关前，应使分压部分电压为零，即滑片应置于a端。闭合开关后，并联部分电压相等，则电压表V1的量程为U2/4。题图丙中两电压表读数为U1＝2.50V和U2＝12.0V；电压表的量程为Um，则有＝，解得Um＝3.60V。[答案](1)如解析图所示(2)a(3)U2/4(4)2.50V12.0V3.60V4．实验室有一个破损的多量程动圈式直流电流表，有1mA、10mA两挡，由一个单刀双掷开关S转换，其内部电路如图所示，A、B为电流表的两接线柱。若电流表的表头G已烧坏，但两个精密分流电阻完好，且测得R1＝162Ω。(1)已知烧坏前表头G的内阻rg＝180Ω，则表头G的实际满偏电流Ig＝________mA，精密分流电阻R2＝________Ω。(2)现有以下备选器材用于修复：A．灵敏电流表G1，内阻为660Ω，满偏电流为0.2mAB．灵...
