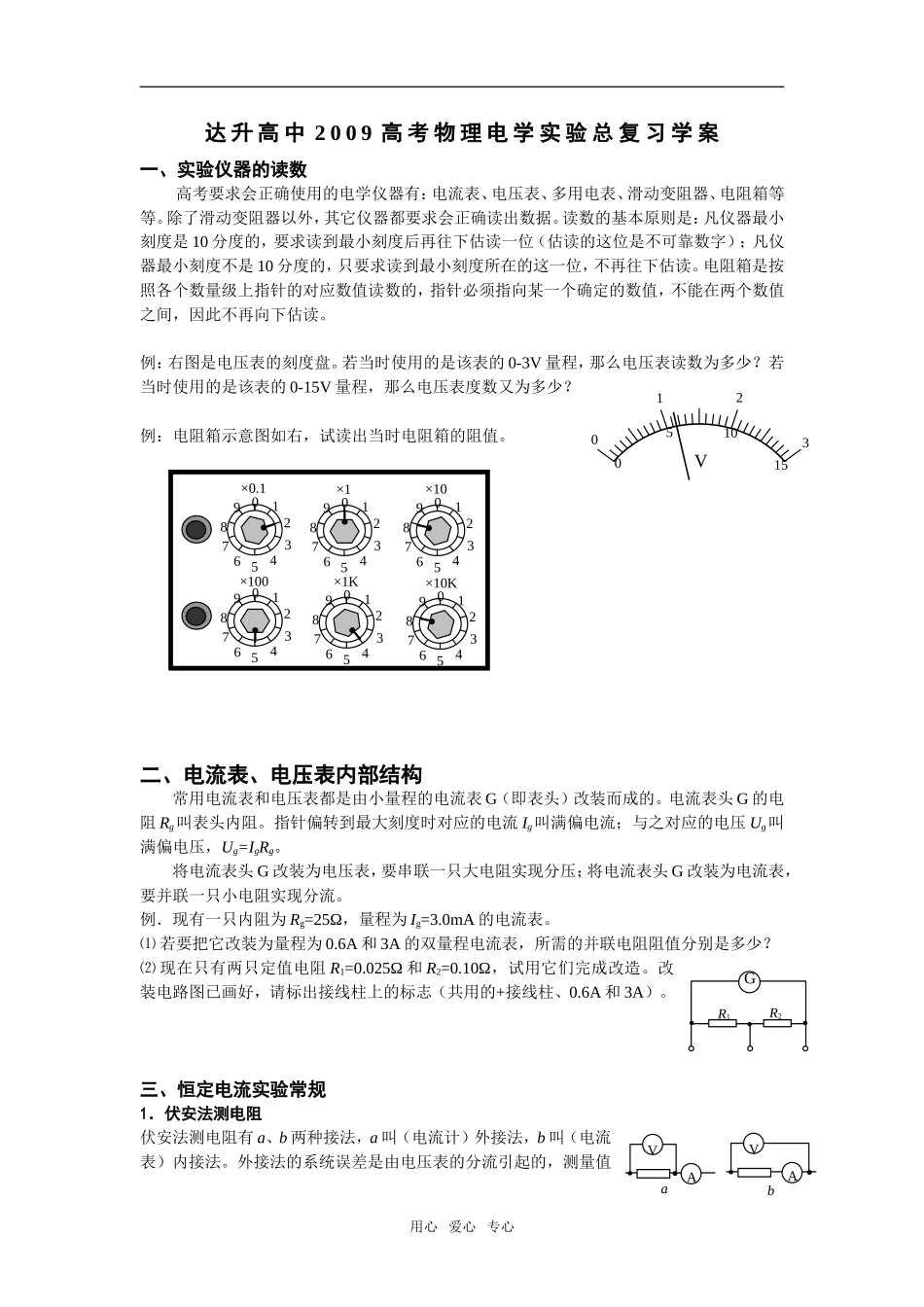

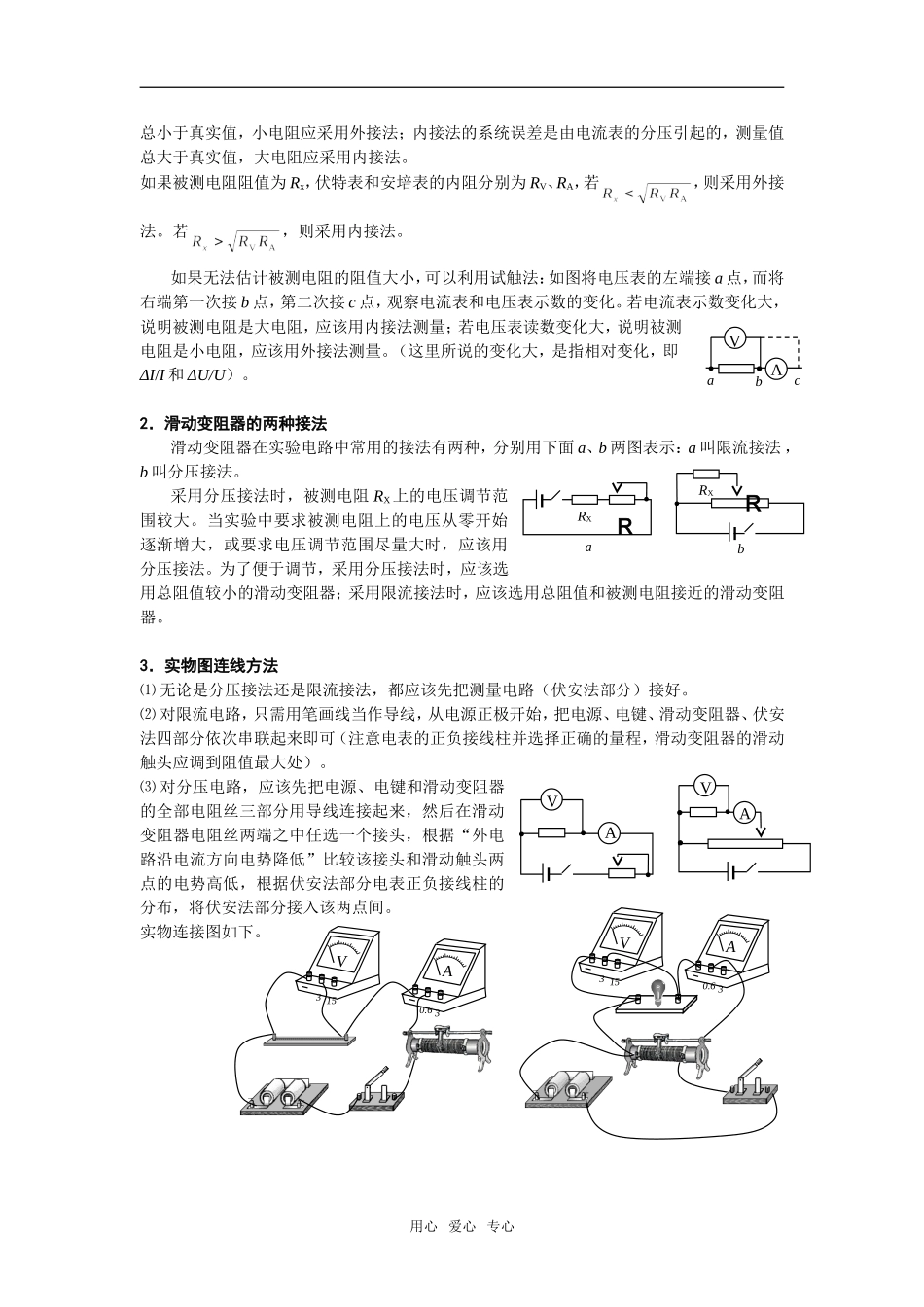

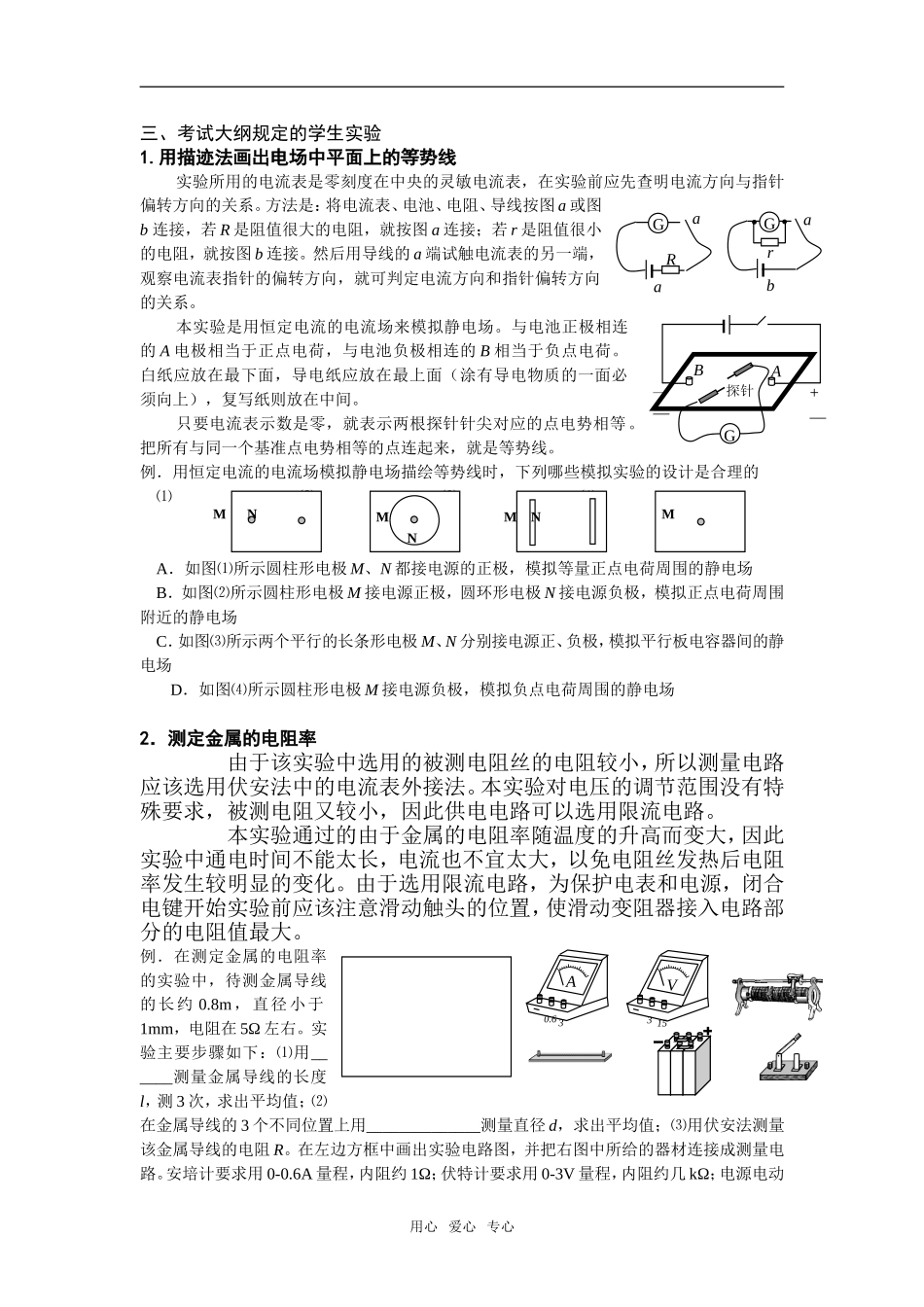

达 升 高 中 2 0 0 9 高 考 物 理 电 学 实 验 总 复 习 学 案一、实验仪器的读数高考要求会正确使用的电学仪器有：电流表、电压表、多用电表、滑动变阻器、电阻箱等等。除了滑动变阻器以外，其它仪器都要求会正确读出数据。读数的基本原则是：凡仪器最小刻度是 10 分度的，要求读到最小刻度后再往下估读一位（估读的这位是不可靠数字）；凡仪器最小刻度不是 10 分度的，只要求读到最小刻度所在的这一位，不再往下估读。电阻箱是按照各个数量级上指针的对应数值读数的，指针必须指向某一个确定的数值，不能在两个数值之间，因此不再向下估读。例：右图是电压表的刻度盘。若当时使用的是该表的 0-3V 量程，那么电压表读数为多少？若当时使用的是该表的 0-15V 量程，那么电压表度数又为多少？例：电阻箱示意图如右，试读出当时电阻箱的阻值。二、电流表、电压表内部结构常用电流表和电压表都是由小量程的电流表 G（即表头）改装而成的。电流表头 G 的电阻 Rg叫表头内阻。指针偏转到最大刻度时对应的电流 Ig叫满偏电流；与之对应的电压 Ug叫满偏电压，Ug=IgRg。将电流表头 G 改装为电压表，要串联一只大电阻实现分压；将电流表头 G 改装为电流表，要并联一只小电阻实现分流。例．现有一只内阻为 Rg=25Ω，量程为 Ig=3.0mA 的电流表。⑴ 若要把它改装为量程为 0.6A 和 3A 的双量程电流表，所需的并联电阻阻值分别是多少？⑵ 现在只有两只定值电阻 R1=0.025Ω 和 R2=0.10Ω，试用它们完成改造。改装电路图已画好，请标出接线柱上的标志（共用的+接线柱、0.6A 和 3A）。三、恒定电流实验常规1．伏安法测电阻伏安法测电阻有 a、b 两种接法，a 叫（电流计）外接法，b 叫（电流表）内接法。外接法的系统误差是由电压表的分流引起的，测量值用心 爱心 专心0123V051015×0.1×10×1×1K×10K×100176 5432890176 5432890176 5432890176 5432890176 54328908176 543290GR1R2VAVAabAAVV总小于真实值，小电阻应采用外接法；内接法的系统误差是由电流表的分压引起的，测量值总大于真实值，大电阻应采用内接法。如果被测电阻阻值为 Rx，伏特表和安培表的内阻分别为 RV、RA，若，则采用外接法。若，则采用内接法。如果无法估计被测电阻的阻值大小，可以利用试触法：如图将电压表的左端接 a 点，而将右端第一次接 b 点，第二次接 c 点，观察电流表和电压表示数的变化。若电流表示数变化大，...
