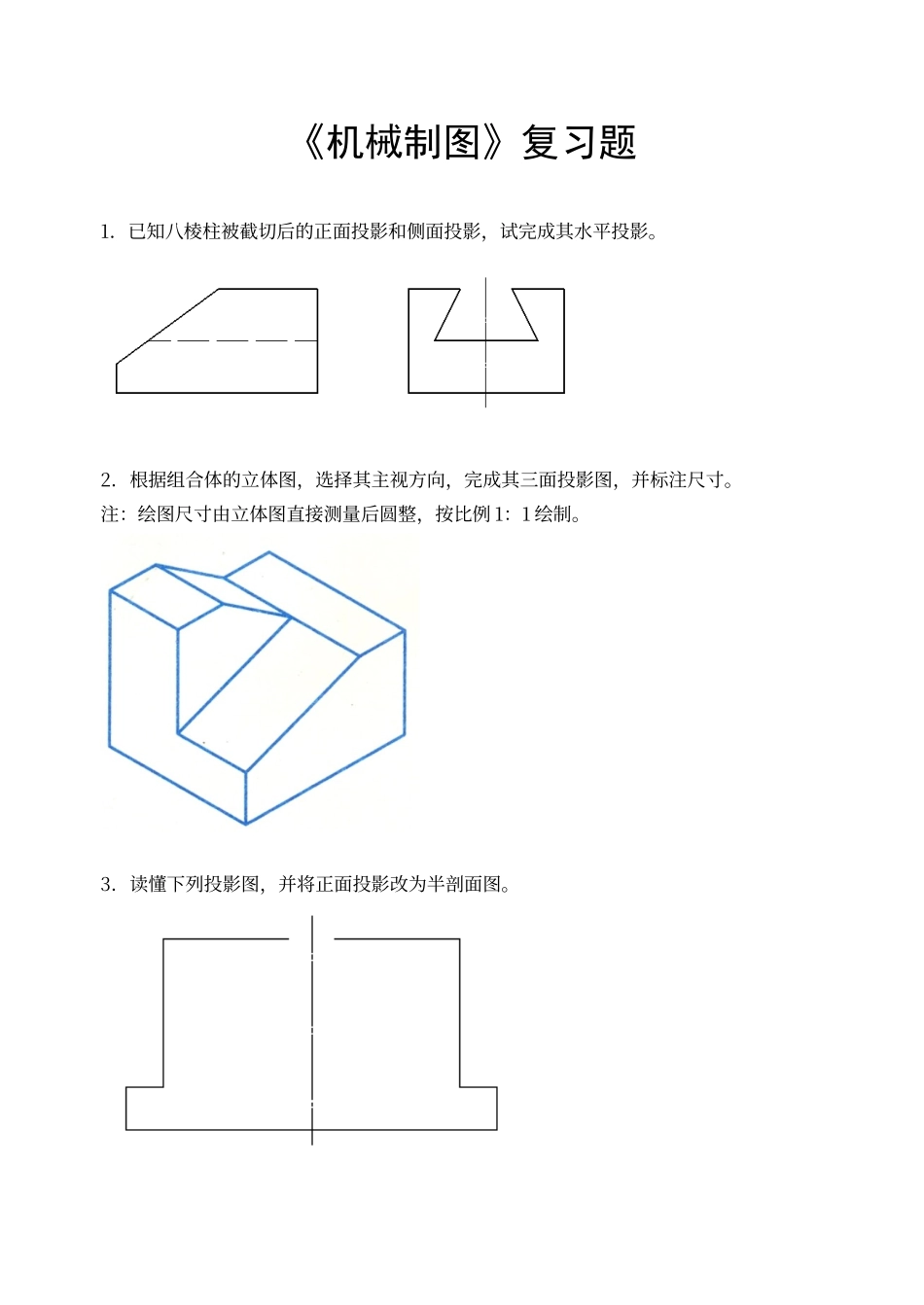

《机械制图》复习题1．已知八棱柱被截切后的正面投影和侧面投影，试完成其水平投影。2．根据组合体的立体图，选择其主视方向，完成其三面投影图，并标注尺寸。注：绘图尺寸由立体图直接测量后圆整，按比例 1：1 绘制。3．读懂下列投影图，并将正面投影改为半剖面图。4．已知圆柱体被截切后的正面投影，试完成其余两投影。5．已知半球被截切后的侧面投影，试完成其正面投影和水平投影。6．试完成下列图形的尺寸标注，尺寸从图中量出，并圆整。7．在△ABC 内确定正平线 EF，使 EF 距 V 面为 25mm。8．读懂下列投影图，并将正面投影改为半剖面图。9．试求平面与平面的交线，并推断可见性。10．圆柱被截切后，试完成其左侧投影图，补充完整水平投影图。11．已知 c′d′∥a′b′，完成平面图形 ABCDE 的水平投影。12．已知组合体的正面和侧面投影，试完成其水平投影图。13．已知三棱柱的两个投影和棱面上折线 ABC 的水平投影，试作棱柱的侧面投影和折线ABC 的其余两个投影。14．已知圆锥的两个投影和圆锥面上点 A、B 的正面投影和点 C 水平投影，试作圆锥的侧面投影和点 A、B 和 C 的其余两个投影。15．试读懂组合体三面投影图，并补全其三面投影图中所缺的图线。16．已知三棱锥的两个投影和棱面上点 M 的正面投影，点 N 的水平投影，试作棱锥的侧面投影和点 M、N 的其余两个投影。17．根据物体的轴测投影图作物体的三面投影图，并标注尺寸。说明：尺寸按轴测图直接测量并圆整，绘图采纳比例 1:1。18．已知组合体的正面和侧面水平投影，试完成其水平投影图。19．如图所示，已知矩形ABCD的不完全投影，AB为正平线。补全该矩形的两面投影。20．在平面 ABC 上取一点 K，使其距 H 面 15mm、距 V 面 20mm。21．求六棱锥与四棱柱的表面交线。22．读懂下列视图，补画建筑基础的 2—2 半剖视图。23．如图所示，已知 ΔABC 的两个投影，试求 ΔABC 平面对 H 面的倾角 α。24．试读懂组合体三面投影图，并补全其三面投影图中所缺的图线。25．如图所示，已知，平面图形的正面投影和水平投影，试完成该平面图形侧面投影。──*─*─*─*─*─ 以下内容为答案 ─*─*─*─*─*──参考答案1．2．3．4．5．6．7．8．8．9．10．11．12．13．14．15．16．17．18．19．20．21．22．23．24．25．
