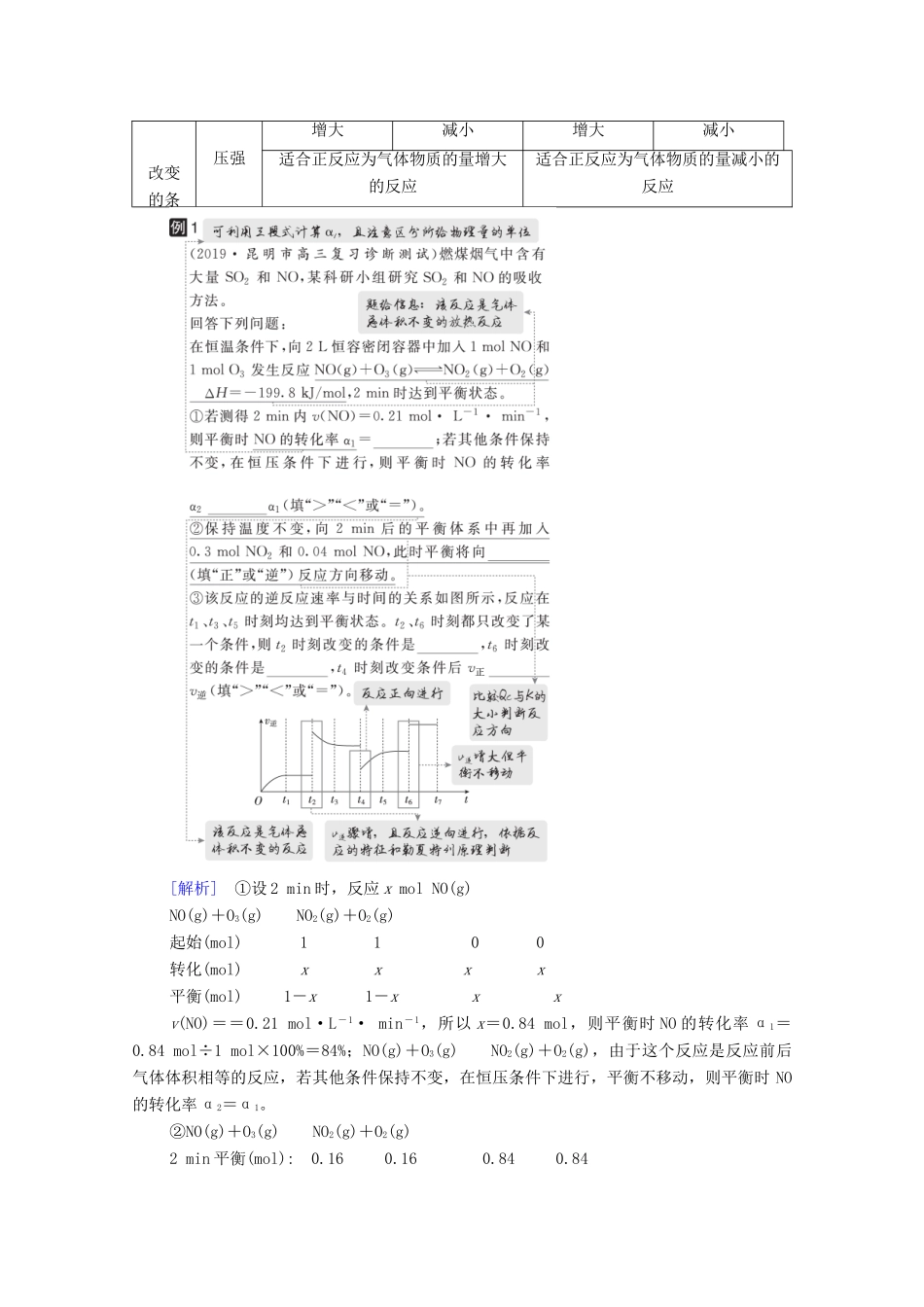

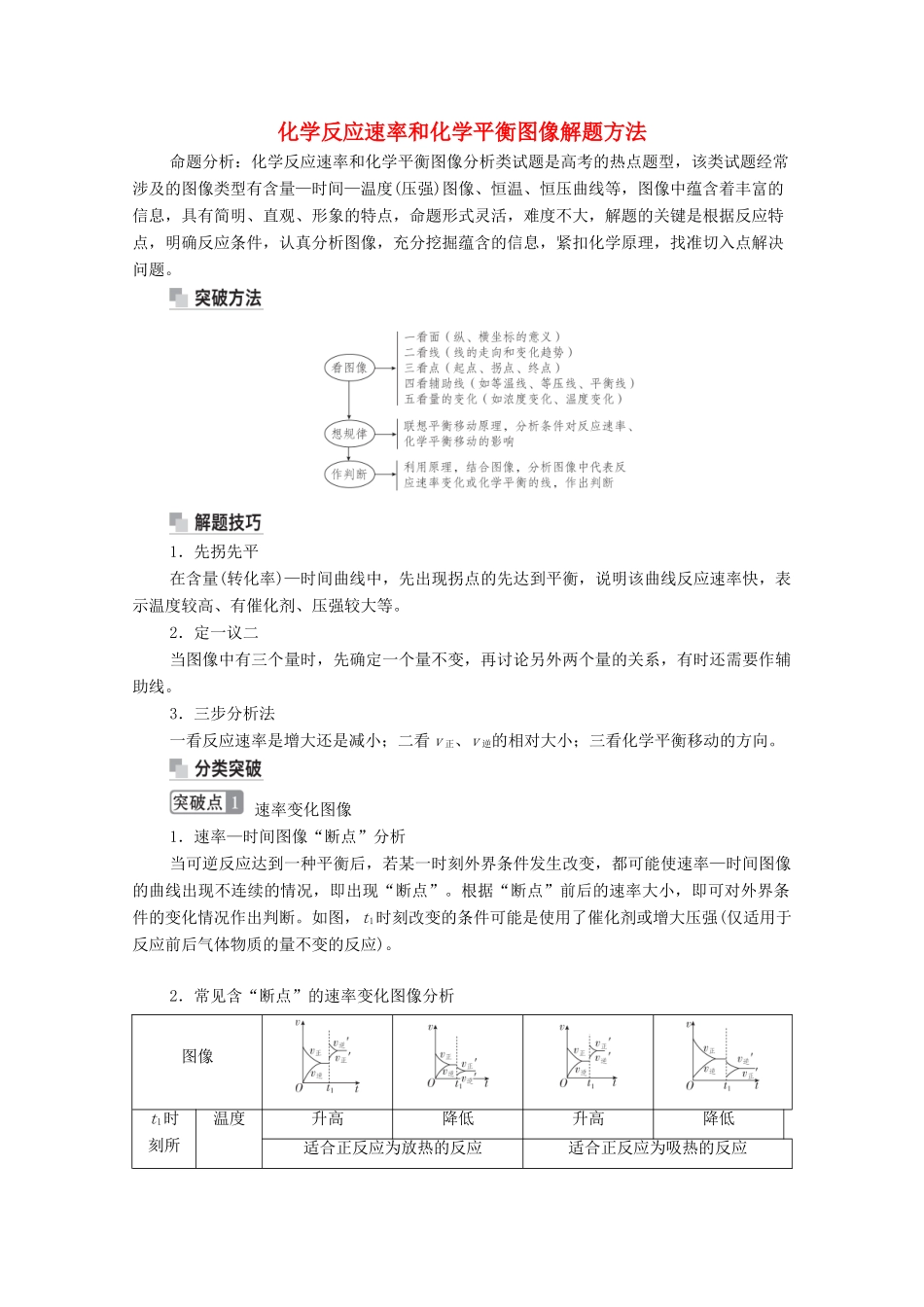

化学反应速率和化学平衡图像解题方法命题分析：化学反应速率和化学平衡图像分析类试题是高考的热点题型，该类试题经常涉及的图像类型有含量—时间—温度(压强)图像、恒温、恒压曲线等，图像中蕴含着丰富的信息，具有简明、直观、形象的特点，命题形式灵活，难度不大，解题的关键是根据反应特点，明确反应条件，认真分析图像，充分挖掘蕴含的信息，紧扣化学原理，找准切入点解决问题。1．先拐先平在含量(转化率)—时间曲线中，先出现拐点的先达到平衡，说明该曲线反应速率快，表示温度较高、有催化剂、压强较大等。2．定一议二当图像中有三个量时，先确定一个量不变，再讨论另外两个量的关系，有时还需要作辅助线。3．三步分析法一看反应速率是增大还是减小；二看 v 正、v 逆的相对大小；三看化学平衡移动的方向。速率变化图像1．速率—时间图像“断点”分析当可逆反应达到一种平衡后，若某一时刻外界条件发生改变，都可能使速率—时间图像的曲线出现不连续的情况，即出现“断点”。根据“断点”前后的速率大小，即可对外界条件的变化情况作出判断。如图，t1时刻改变的条件可能是使用了催化剂或增大压强(仅适用于反应前后气体物质的量不变的反应)。2．常见含“断点”的速率变化图像分析图像t1时刻所温度升高降低升高降低适合正反应为放热的反应适合正反应为吸热的反应改变的条压强增大减小增大减小适合正反应为气体物质的量增大的反应适合正反应为气体物质的量减小的反应[解析] ①设 2 min 时，反应 x mol NO(g)NO(g)＋O3(g)NO2(g)＋O2(g) 起始(mol) 1 1 0 0 转化(mol) x x x x平衡(mol) 1－x 1－x x xv(NO)＝＝0.21 mol·L－1· min－1，所以 x＝0.84 mol，则平衡时 NO 的转化率 α1＝0.84 mol÷1 mol×100%＝84%；NO(g)＋O3(g)NO2(g)＋O2(g)，由于这个反应是反应前后气体体积相等的反应，若其他条件保持不变，在恒压条件下进行，平衡不移动，则平衡时 NO的转化率 α2＝α1。②NO(g)＋O3(g)NO2(g)＋O2(g)2 min 平衡(mol): 0.16 0.16 0.84 0.84保持温度不变，向 2 min 后的平衡体系中再加入 0.3 mol NO2和 0.04 mol NO，根据平衡常数与浓度商的大小关系可知，平衡应该向逆反应方向移动。[答案] ① 84% ＝ ②逆 ③升高温度(或增大生成物的浓度) 使用催化剂(或增大压强) > 对于反应 2SO2(g)＋O2(g)2SO3(g) ΔH＜0 已达平衡，如果其他条件不变时，分别改变下列条件，对...
