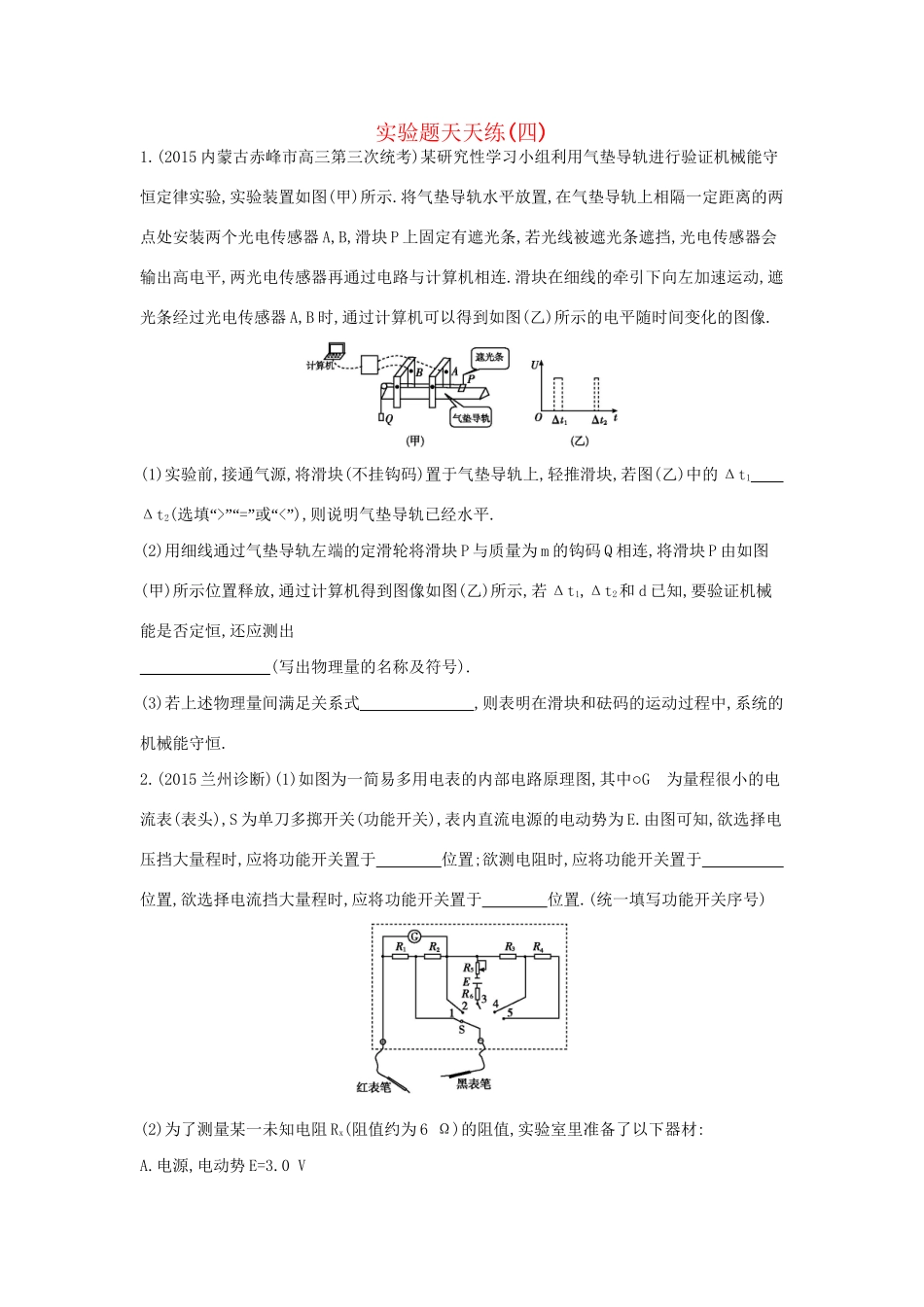

实验题天天练(四)1.(2015内蒙古赤峰市高三第三次统考)某研究性学习小组利用气垫导轨进行验证机械能守恒定律实验,实验装置如图(甲)所示.将气垫导轨水平放置,在气垫导轨上相隔一定距离的两点处安装两个光电传感器A,B,滑块P上固定有遮光条,若光线被遮光条遮挡,光电传感器会输出高电平,两光电传感器再通过电路与计算机相连.滑块在细线的牵引下向左加速运动,遮光条经过光电传感器A,B时,通过计算机可以得到如图(乙)所示的电平随时间变化的图像.(1)实验前,接通气源,将滑块(不挂钩码)置于气垫导轨上,轻推滑块,若图(乙)中的Δt1Δt2(“选填>”“=”“或<”),则说明气垫导轨已经水平.(2)用细线通过气垫导轨左端的定滑轮将滑块P与质量为m的钩码Q相连,将滑块P由如图(甲)所示位置释放,通过计算机得到图像如图(乙)所示,若Δt1,Δt2和d已知,要验证机械能是否定恒,还应测出(写出物理量的名称及符号).(3)若上述物理量间满足关系式,则表明在滑块和砝码的运动过程中,系统的机械能守恒.2.(2015兰州诊断)(1)如图为一简易多用电表的内部电路原理图,○其中G为量程很小的电流表(表头),S为单刀多掷开关(功能开关),表内直流电源的电动势为E.由图可知,欲选择电压挡大量程时,应将功能开关置于位置;欲测电阻时,应将功能开关置于位置,欲选择电流挡大量程时,应将功能开关置于位置.(统一填写功能开关序号)(2)为了测量某一未知电阻Rx(阻值约为6Ω)的阻值,实验室里准备了以下器材:A.电源,电动势E=3.0VB.电压表V1,量程0～3V,内阻约5kΩC.电压表V2,量程0～15V,内阻约25ΩD.电流表A1,量程0～0.6A,内阻约0.2ΩE.电流表A2,量程0～3A,内阻约0.04ΩF.滑动变阻器R1,最大阻值5Ω,最大电流为3AG.滑动变阻器R2,最大阻值200Ω,最大电流为1.5AH.开关S、导线若干①在用伏安法测量该电阻的阻值时,要求尽可能准确,并且待测电阻两端的电压从零开始连续调节,则在上述提供的器材中电压表应选;电流表应选;滑动变阻器应选.(填器材前面的字母代号)②请在虚线框内画出用伏安法测量该电阻阻值时的实验电路图.3.(2015肇庆三测)某同学要测量一电压表的内阻,所备器材如下:A.待测电压表V(量程0～3V,内阻未知)B.定值电阻R0(阻值2kΩ)C.电池组E(电动势略小于3V,内阻忽略不计)D.多用电表E.开关S1,S2,导线若干(1)该同学想利用多用电表粗测电压表的内阻,请将以下主要操作步骤补充完整:①对多用电表进行机械调零②“将选择开关拨到×1k”的欧姆挡上③将红、黑表笔短接,进行欧姆调零④将图(甲)中多用电表和电压表连接,其中红表笔应接电压表的极(“”“”选填正或负)⑤正确连接后,发现指针偏转较大,“换用×100”的欧姆挡,应先,再次测量,多用电表刻度盘上的指针位置如图(乙)所示,测量结果是Ω.(2)为了更精确测量此电压表的内阻,该同学设计了如图(丙)所示的实验电路图,请在图(丁)上用笔画线代替导线进行实物连接.该同学首先闭合S1,读电压表示数U1;再闭合S2,读电压表示数U2,则电压表内阻RV=(用U1,U2,R0表示).实验题天天练(四)1.解析:(1)轻推滑块,放手使其自由滑动,遮光条经过光电传感器A,B时间相同,说明滑块匀速运动,气垫导轨已经水平.即Δt1,Δt2间满足Δt1=Δt2关系.(2)设滑块质量为M,两光电门间距离L,依据给定的连接方式可知,比较钩码重力势能的减小量与滑块和钩码动能的增加量之间的关系,即:mgL与(M+m)()2-(M+m)()2,可验证机械能守恒,故还需要测量滑块质量M、两光电门间距离L.(3)上述物理量间满足关系式mgL=(M+m)()2-(M+m)()2,则表明在滑块和砝码的运动过程中,系统的机械能守恒.答案:(1)=(2)滑块质量M、两光电门间距离L(3)mgL=(M+m)()2-(M+m)()22.解析:(1)多用电表若测电压,应让表头与电阻串联;由图可知,与电阻串联的接法只有5和4;欲选择电压挡大量程时,应将功能开关置于5位置;要用表头测电阻,则内电路中应有电源,据图可知,只有接3时才能测电阻;测电流时应使表头与电阻并联,接1或2时可以用来测电流;接1时,R2与表头串联后再与R1并联,因此R1相对于表头及串联电阻更要小,故测量的量程更大.(2)①电源的电动势E=3V,电压表选B.待测电阻中最大电流约为Imax==A=0.5A,故电流表选D;由于要求待测电阻两端电压从零开始连续调节,且方便实验操作,滑动变阻器必须采用分压...
