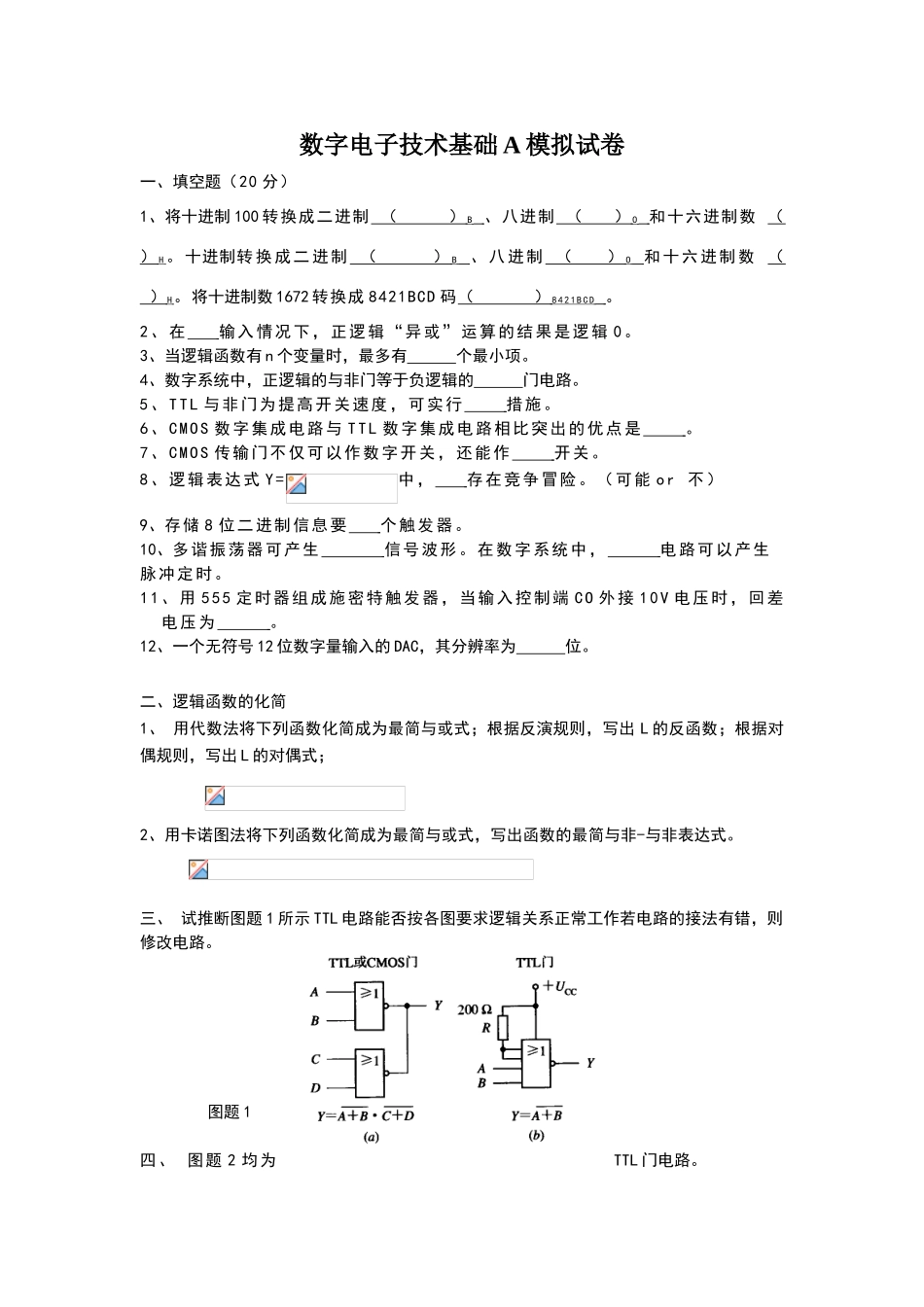

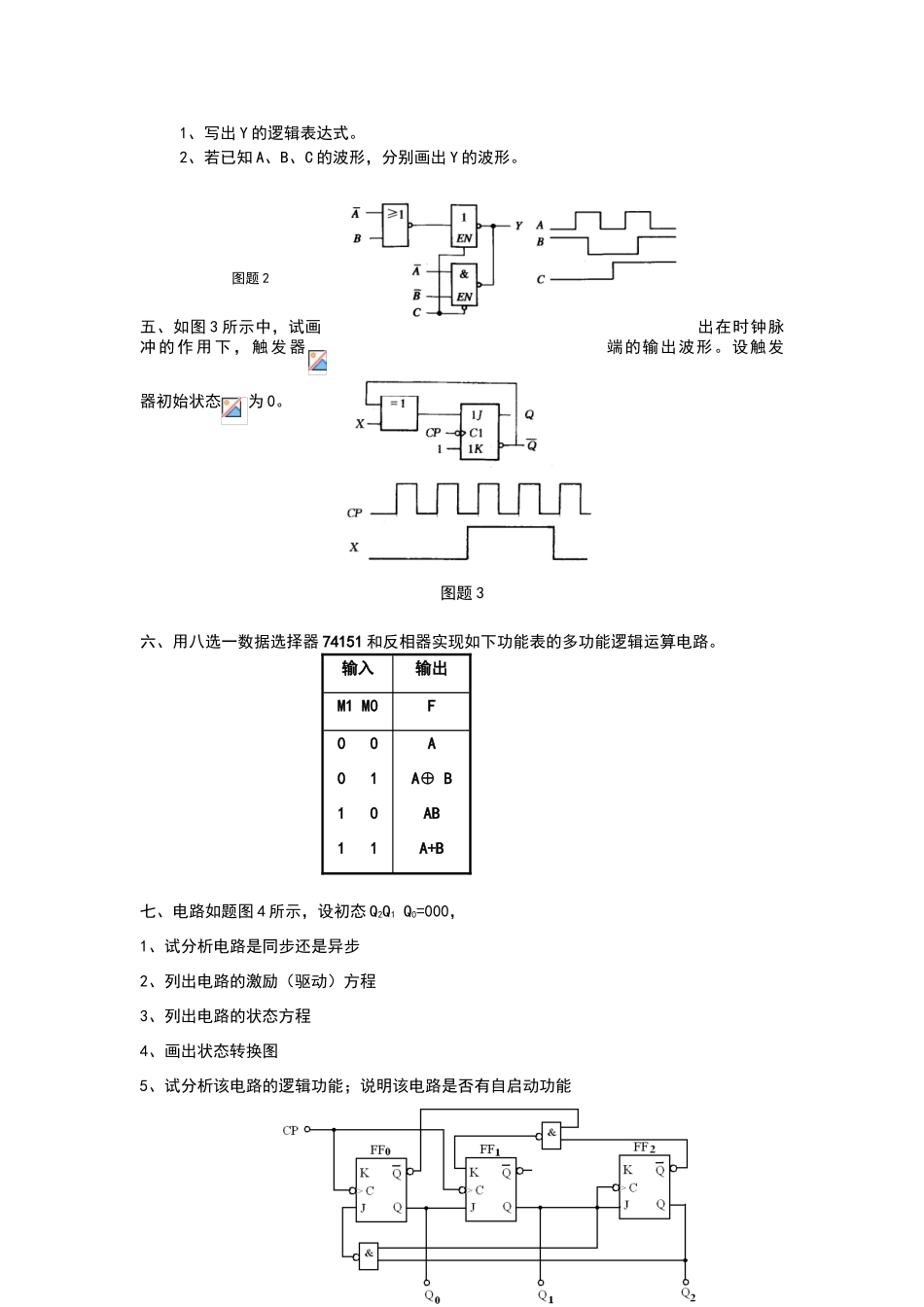

数字电子技术基础 A 模拟试卷一、填空题（20 分）1、将十进制 100 转换成二进制 （ ） B 、八进制 （ ） O 和十六进制数 （ ） H 。 十进制转 换 成 二 进 制 （ ） B 、 八 进 制 （ ） O 和 十 六 进 制 数 （ ） H 。将十进制数 1672 转换成 8421BCD 码（ ） 8 4 2 1 B C D 。2、在 输入情况下，正逻辑“异或”运算的结果是逻辑 0。3、当逻辑函数有 n 个变量时，最多有 个最小项。4、数字系统中，正逻辑的与非门等于负逻辑的 门电路。5、TTL 与非门为提高开关速度，可实行 措施。6、CMOS 数字集成电路与 TTL 数字集成电路相比突出的优点是 。7、CMOS 传输门不仅可以作数字开关，还能作 开关。8、逻辑表达式 Y=中， 存在竞争冒险。（可能 or 不）9、存储 8 位二进制信息要 个触发器。10、多谐振荡器可产生 信号波形。在数字系统中， 电路可以产生脉冲定时。 11、用 555 定时器组成施密特触发器，当输入控制端 CO 外接 10V 电压时，回差电压为 。12、一个无符号 12 位数字量输入的 DAC，其分辨率为 位。二、逻辑函数的化简1、 用代数法将下列函数化简成为最简与或式；根据反演规则，写出 L 的反函数；根据对偶规则，写出 L 的对偶式；2、用卡诺图法将下列函数化简成为最简与或式，写出函数的最简与非-与非表达式。三、 试推断图题 1 所示 TTL 电路能否按各图要求逻辑关系正常工作若电路的接法有错，则修改电路。图题 1四、 图题 2 均为TTL 门电路。1、写出 Y 的逻辑表达式。2、若已知 A、B、C 的波形，分别画出 Y 的波形。图题 2五、如图 3 所示中，试画出在时钟脉冲的作用下，触发器端的输出波形。设触发器初始状态为 0。图题 3六、用八选一数据选择器 74151 和反相器实现如下功能表的多功能逻辑运算电路。 输入输出M1 M0F0 00 11 01 1AA⊕ BABA+B七、电路如题图 4 所示，设初态 Q2Q1 Q0=000，1、试分析电路是同步还是异步2、列出电路的激励（驱动）方程3、列出电路的状态方程4、画出状态转换图5、试分析该电路的逻辑功能；说明该电路是否有自启动功能图题 4八、利用四位二进制同步加计数器 74161、3/8 译码器 74138 和与非门设计一个序列信号产生器，循环产生序列脉冲 101110。解：循环产生序列脉冲 101110 应使用 6 进制计数器，后接逻辑函数发生器。利用强制清零法，将 74161 设置为 6 进...
