数字电子技术试卷

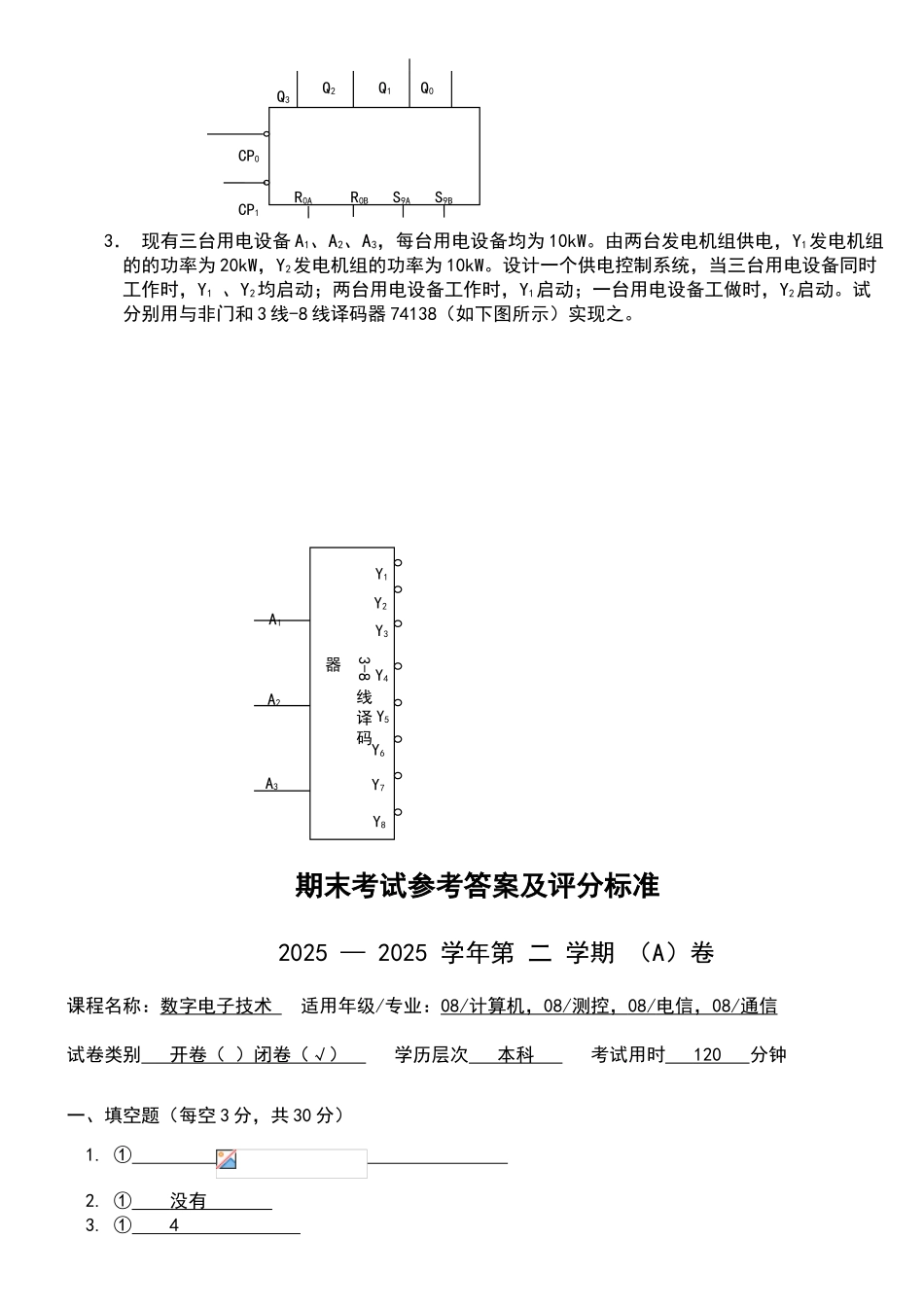

期末考试试卷 （A）卷2025 — 2025 学年第 二 学期课程名称： 数字电子技术 适用年级/专业： 08/ 计算机， 08/ 测控， 08/ 电信， 08/ 通信 试卷类别 开卷（ ） 闭卷（√） 学历层次 本科 考试用时 120 分钟 《考生注意：答案要全部抄到答题纸上，做在试卷上不给分》一、填空题（每空 3 分，共 30 分）1. 的反函数= ① 。2. 组合逻辑电路的特点是 ① 记忆功能。3. 编码器有 10 个输入，则输出应有 ① 位。4. 数据分配器一般用 ① 器实现其功能。5. 不需要时钟脉冲 CP 的清零方式称为 ① 清零。6. 对于 JK 触发器，当 J=K 时，则可完成 ① 触发器的功能，若 K=，则可完成 ② 触发器的功能。7. 欲将一个存放在移位寄存器中的四位二进制数从串行输出端取出，需要 ① 个移位脉冲。8. 欲将 1kH 的脉冲信号分频为 100 H ，应选用 ① 进制计数器。9. 74160 采纳的是异步清零法，则下图是一个 ① 进制计数器。二、单项选择题（每小题 3 分，共 15 分） 1. F=A的值是_________ 。A. B B. A C. D. ⊙B2. 异或门实现六位码 a1、a2、a3、a4、a5、a6的奇校验电路，要求当奇数个 1 时，输出为 y=1，否则 y=0，则其逻辑表达式 y=_________。A. a1a2a3a4a5a6 B. a1+a2+a3+a4+a5+a6C. a1a2a3a4a5a6 D. a1⊙a2⊙a3⊙a4⊙a5⊙a6 3．时序电路中必须包含___________。 A. 触发器 B. 组合逻辑电路 C. 移位寄存器 Ｄ. 译码器4．采纳共阳极数码管的译码显示电路如图所示，若显示码数是 5， 译码器输出端应为______ 。A. b=e=“0”,a=c=d=f =g=“1” B. b=e=“1”,a=c=d=f =g=“0”C. a=b=c=“0”,b=e=f =g=“1” D. 都不是5．8—3 线优先编码器（74LS148）中，输入线~同时有效时，优先级最高为 I7线，则输出线的性质是______ 。A. 000 B. 010 C. 101 D. 111三、化简下列函数为最简函数（每小题 5 分，共 15 分）1．2. 3. 四、分析与设计：（其中第 2 小题 10 分，其他每小题 15 分，共 40 分）1. 分析下图所示同步计数电路，作出状态转换表和状态转换图，并检查能否自启动 2． 74290 为异步二-五-十进制集成计数器（如下图所示），试用其异步清零端构成 6 进制计数器。CPQ33． 现有三台用电设备 A1、A2、A3，每台用电设备均为 10kW。由两台发电机组供电，Y1发电机组的的功率为 20kW，Y2发电机组的功率为 10...
