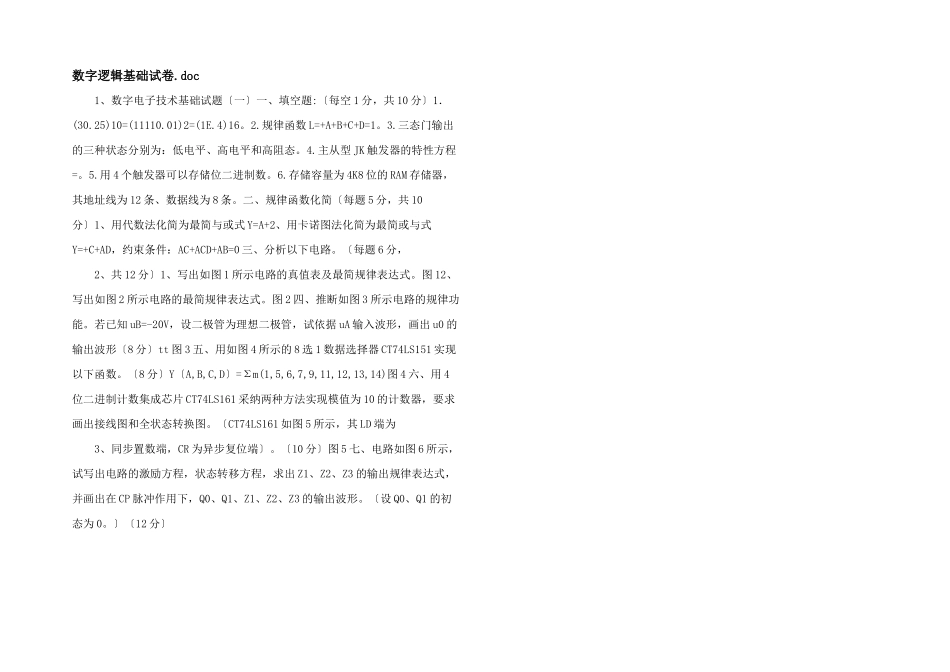

数字逻辑基础试卷.doc 1、数字电子技术基础试题〔一〕一、填空题:〔每空 1 分，共 10 分〕1．(30.25)10=(11110.01)2=(1E.4)16。2.规律函数 L=+A+B+C+D=1。3.三态门输出的三种状态分别为：低电平、高电平和高阻态。4.主从型 JK 触发器的特性方程=。5.用 4 个触发器可以存储位二进制数。6.存储容量为 4K8 位的 RAM 存储器，其地址线为 12 条、数据线为 8 条。二、规律函数化简〔每题 5 分，共 10分〕1、用代数法化简为最简与或式 Y=A+2、用卡诺图法化简为最简或与式Y=+C+AD，约束条件：AC+ACD+AB=0 三、分析以下电路。〔每题 6 分， 2、共 12 分〕1、写出如图 1 所示电路的真值表及最简规律表达式。图 12、写出如图 2 所示电路的最简规律表达式。图 2 四、推断如图 3 所示电路的规律功能。若已知 uB=-20V，设二极管为理想二极管，试依据 uA 输入波形，画出 u0 的输出波形〔8 分〕tt 图 3 五、用如图 4 所示的 8 选 1 数据选择器 CT74LS151 实现以下函数。〔8 分〕Y〔A,B,C,D〕=Σm(1,5,6,7,9,11,12,13,14)图 4 六、用 4位二进制计数集成芯片 CT74LS161 采纳两种方法实现模值为 10 的计数器，要求画出接线图和全状态转换图。〔CT74LS161 如图 5 所示，其 LD 端为 3、同步置数端，CR 为异步复位端〕。〔10 分〕图 5 七、电路如图 6 所示，试写出电路的激励方程，状态转移方程，求出 Z1、Z2、Z3 的输出规律表达式，并画出在 CP 脉冲作用下，Q0、Q1、Z1、Z2、Z3 的输出波形。〔设 Q0、Q1 的初态为 0。〕〔12 分〕
