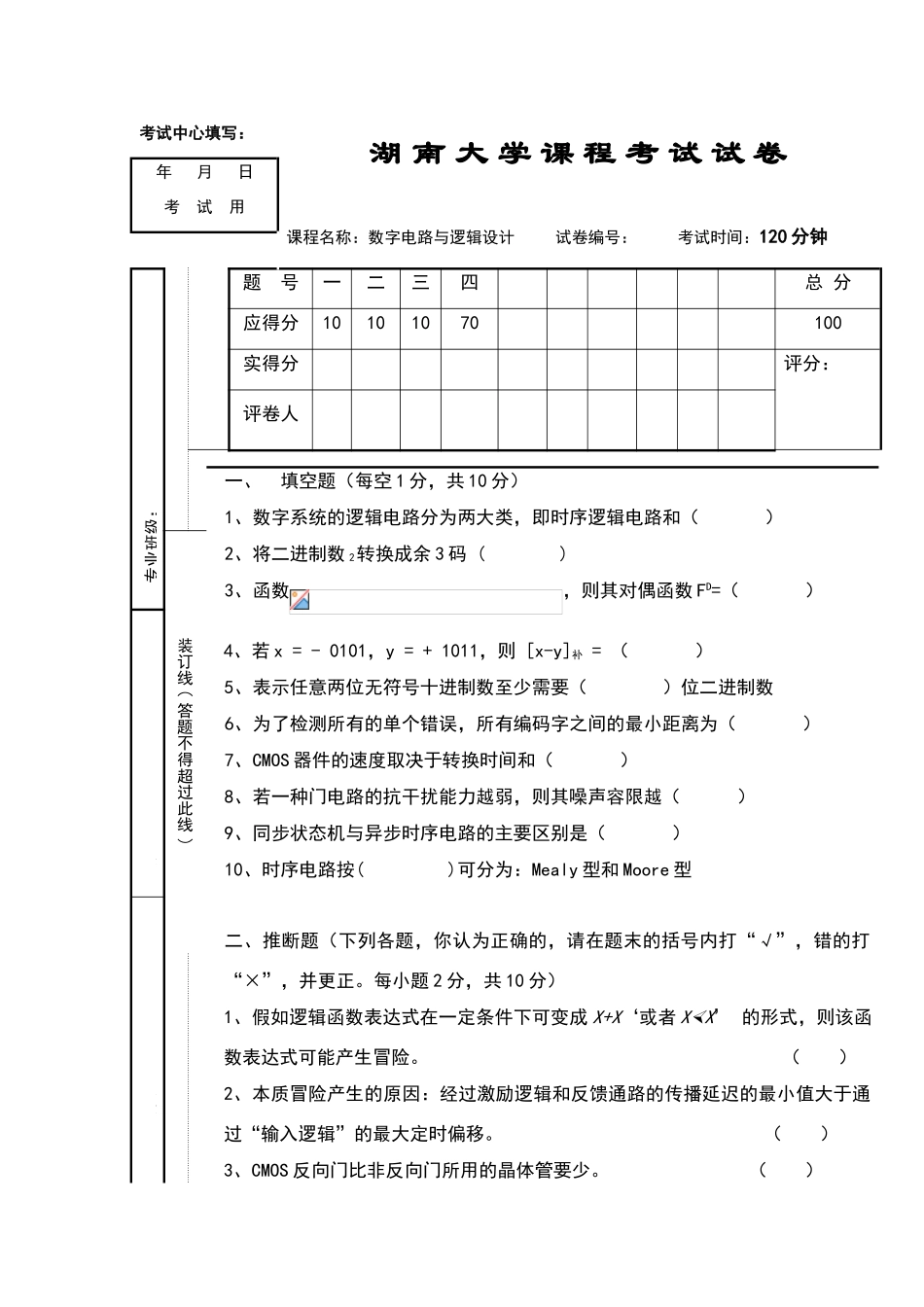

考试中心填写：湖 南 大 学 课 程 考 试 试 卷课程名称：数字电路与逻辑设计 试卷编号： 考试时间：120 分钟年 月 日考 试 用专业班级：题 号一二三四总 分应得分10101070100实得分评分：评卷人一、填空题（每空 1 分，共 10 分）1、数字系统的逻辑电路分为两大类，即时序逻辑电路和（ ）2、将二进制数 2转换成余 3 码 ( )3、函数，则其对偶函数 FD=（ ）4、若 x = - 0101，y = + 1011，则 [x-y]补 = （ ）5、表示任意两位无符号十进制数至少需要（ ）位二进制数6、为了检测所有的单个错误，所有编码字之间的最小距离为（ ）7、CMOS 器件的速度取决于转换时间和（ ）8、若一种门电路的抗干扰能力越弱，则其噪声容限越（ ）9、同步状态机与异步时序电路的主要区别是（ ）10、时序电路按( )可分为：Mealy 型和 Moore 型二、推断题（下列各题，你认为正确的，请在题末的括号内打“√”，错的打“×”，并更正。每小题 2 分，共 10 分）1、假如逻辑函数表达式在一定条件下可变成 X+X‘或者 X X ’ 的形式，则该函数表达式可能产生冒险。 （ ）2、本质冒险产生的原因：经过激励逻辑和反馈通路的传播延迟的最小值大于通过“输入逻辑”的最大定时偏移。 （ ）3、CMOS 反向门比非反向门所用的晶体管要少。 （ ）装订线（答题不得超过此线） 学号： 姓名：4、假如竞争的结果导致电路最终进入同一稳定总态，则称为临界竞争。 （ ） 5、门电路的扇出是表示输出电压与输入电压之间的关系。 （ ）三、简答题（每题5 分，共 10 分）1、请列出 3 种“曾经是模拟的”现在却“已经成为数字的”系统，并简述为什么会有这种转变。2、采纳 CMOS 晶体管实现的“与非门”和“或非门”，哪个速度快为什么四、应用题（共 70 分）1、已知接收端收到的汉明码码字 a7a6a5a4a3a2a1=1100010，问在最多一位错的情况下发送端发送的码字是什么（5 分）2、用卡诺图化简下列函数：（5 分） 3、旅客列车分为特快 A，直快 B 和慢车 C，它们的优先顺序为：特快、直快、慢车。同一时间内，只能有一趟列车从车站开出，即只能给出一个开车信号，试设计满足上述要求的开车信号控制电路。（10 分）（1）列出真值表（5 分）（2） 写出最简的输出逻辑表达式（5 分）4、运用一个 MSI 器件实现余 3 码向 8421BCD 码的转换。（10 分）5、运用“圈到圈”逻辑设计思想，采纳74X138译码器和...
