数字逻辑电路期末考试试卷及答案

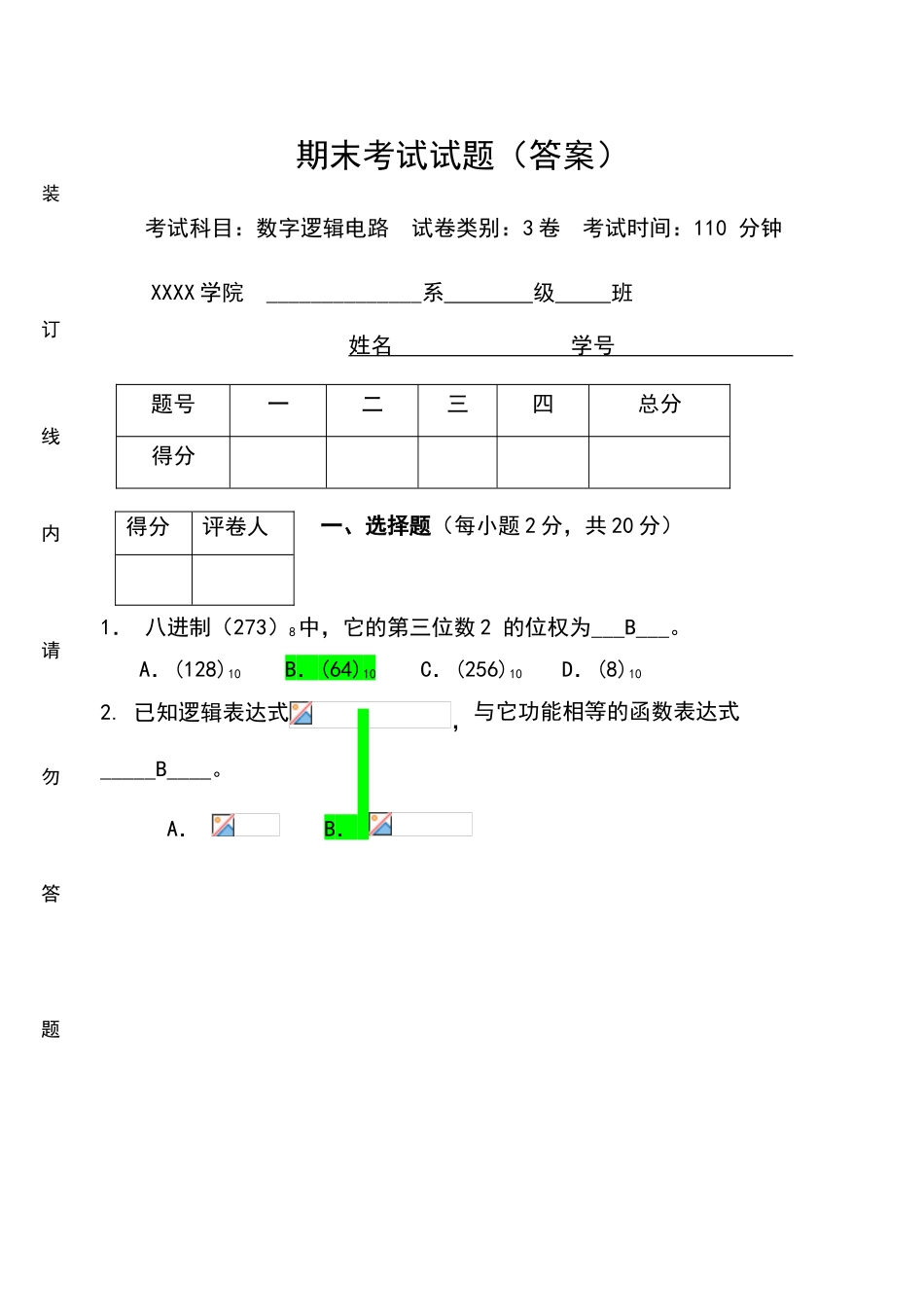

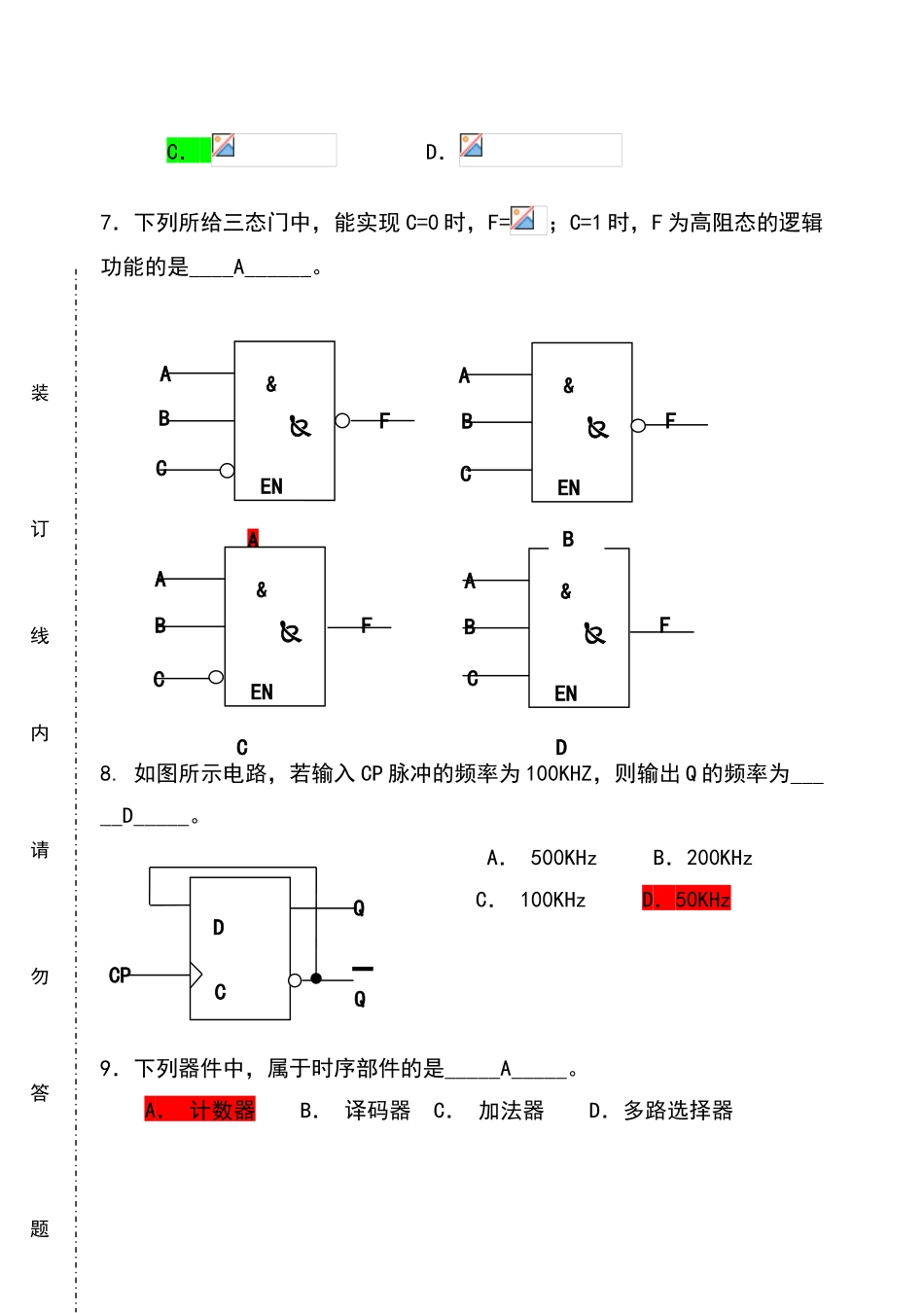

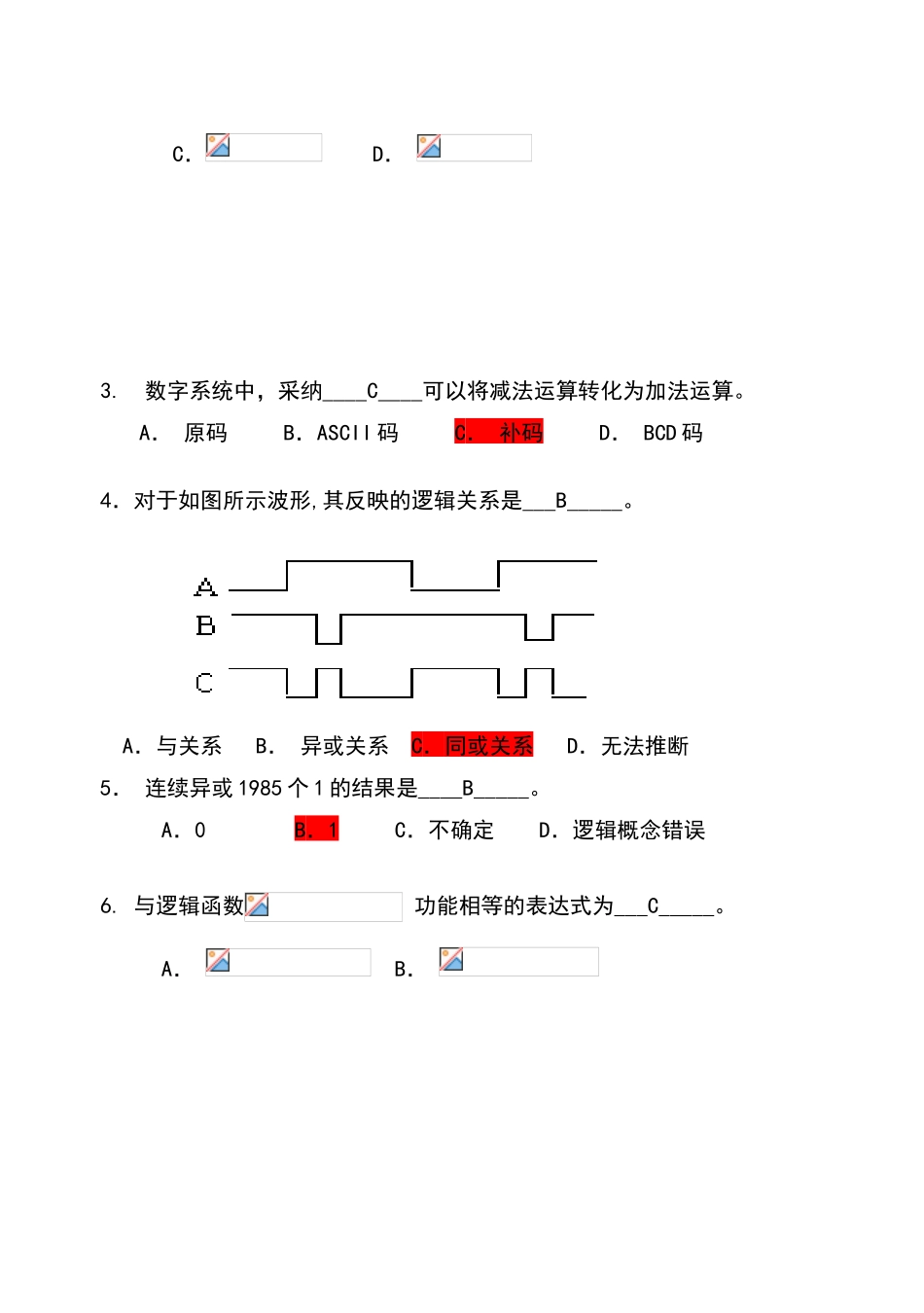

期末考试试题（答案）考试科目：数字逻辑电路 试卷类别：3 卷 考试时间：110 分钟 XXXX 学院 ______________系 级 班姓名 学号 题号一二三四总分得分 一、选择题（每小题 2 分，共 20 分）1． 八进制（273）8中，它的第三位数 2 的位权为___B___。A．(128)10 B．(64)10 C．(256)10 D．(8)102. 已知逻辑表达式，与它功能相等的函数表达式_____B____。A． B． 得分评卷人装 订 线 内 请 勿 答 题 C． D． 3. 数字系统中，采纳____C____可以将减法运算转化为加法运算。A． 原码 B．ASCII 码 C． 补码 D． BCD 码4．对于如图所示波形,其反映的逻辑关系是___B_____。A．与关系B． 异或关系 C．同或关系D．无法推断5． 连续异或 1985 个 1 的结果是____B_____。A．0 B．1 C．不确定 D．逻辑概念错误6. 与逻辑函数 功能相等的表达式为___C_____。 A． B． C． D． 7．下列所给三态门中，能实现 C=0 时，F=；C=1 时，F 为高阻态的逻辑功能的是____A______。 8. 如图所示电路，若输入 CP 脉冲的频率为 100KHZ，则输出 Q 的频率为_____D_____。 A． 500KHz B．200KHz C． 100KHz D．50KHz9．下列器件中，属于时序部件的是_____A_____。A． 计数器 B． 译码器 C． 加法器 D．多路选择器FCBA&ENDCBAF&ENABFCBA&ENFCBA&ENCCPQQDC装 订 线 内 请 勿 答 题10．下图是共阴极七段 LED 数码管显示译码器框图，若要显示字符“5”，则译码器输出 a～g 应为____C______。 A． 0100100 B．1100011 C． 1011011 D．0011011 二、填空题（每小题 2 分，共 20 分）电路的电源是__5__V，高电平 1 对应的电压范围是。个输入端的二进制译码器，共有_______个输出端。对于每一组输入代码，有____1____个输出端是有效电平。13.给 36 个字符编码，至少需要____6______位二进制数。 14.存储 12 位二进制信息需要___12____个触发器。15.按逻辑功能分类，触发器可分为__RS___、__D__、__JK__、_T_等四种类型。16.对于 D 触发器，若现态 Qn= 0，要使次态 Qn+1=0,则输入 D=__0_____。17.请写出描述触发器逻辑功能的几种方式___特性表、特性方程、状态图、得分评卷人共阴极 LED 数码管A B C D a b c d e f g译码器gfdecab波形图_________。18.多个集电极开路门（OC 门）的输出端可以 _____线与_______。触发器的特性方程是________,当 T...
