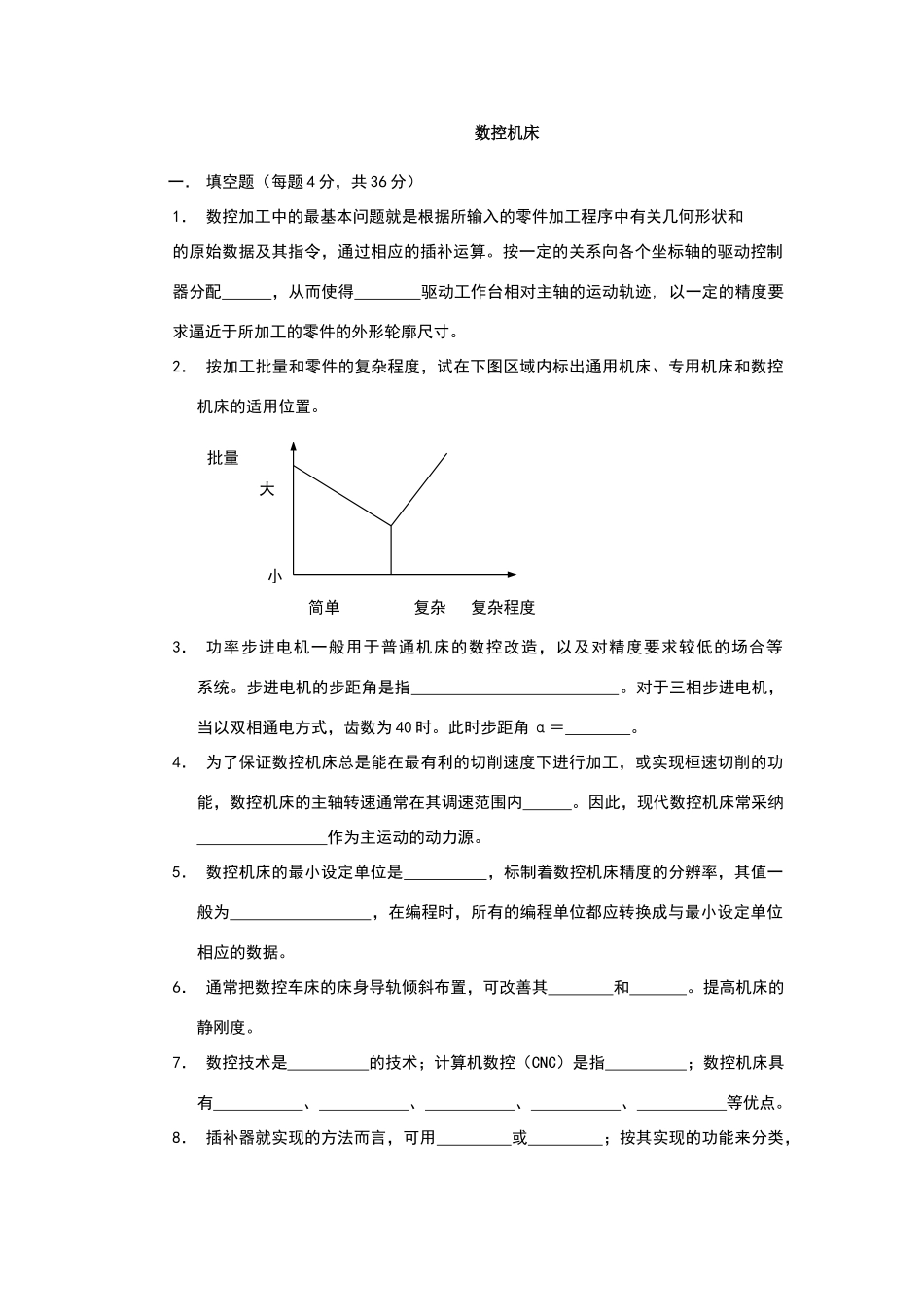

数控机床 一． 填空题（每题 4 分，共 36 分）1． 数控加工中的最基本问题就是根据所输入的零件加工程序中有关几何形状和 的原始数据及其指令，通过相应的插补运算。按一定的关系向各个坐标轴的驱动控制器分配 ，从而使得 驱动工作台相对主轴的运动轨迹, 以一定的精度要求逼近于所加工的零件的外形轮廓尺寸。2． 按加工批量和零件的复杂程度，试在下图区域内标出通用机床、专用机床和数控机床的适用位置。 3． 功率步进电机一般用于普通机床的数控改造，以及对精度要求较低的场合等 系统。步进电机的步距角是指 。对于三相步进电机，当以双相通电方式，齿数为 40 时。此时步距角 α＝ 。4． 为了保证数控机床总是能在最有利的切削速度下进行加工，或实现桓速切削的功能，数控机床的主轴转速通常在其调速范围内 。因此，现代数控机床常采纳 作为主运动的动力源。5． 数控机床的最小设定单位是 ，标制着数控机床精度的分辨率，其值一般为 ，在编程时，所有的编程单位都应转换成与最小设定单位相应的数据。6． 通常把数控车床的床身导轨倾斜布置，可改善其 和 。提高机床的静刚度。7． 数控技术是 的技术；计算机数控（CNC）是指 ；数控机床具有 、 、 、 、 等优点。8． 插补器就实现的方法而言，可用 或 ；按其实现的功能来分类，批量 大 小 简单 复杂 复杂程度它可分为 、 、 等类型。9． 刀具半径补偿是指 。 左偏刀具半径补偿指令和右偏刀具半径补偿指令分别为 和 。二． 简答题（每题 6 分，共 18 分）1． 何谓二轴半坐标数控机床2． 试论述数控机床的进给伺服系统是由哪几部分组成，它们分别的作用如何伺服系统常用的驱动元件是什么 3． 简述数控车床采纳钢板焊接床身的原因。三． 计算题（10 分） 若加工第一象限直线 OE，起点为 O(0，0)，终点为 E(7，4)，设累加器为 3 位，试按DDA 法进行插补计算，并绘出插补轨迹图。四．论述题（每题 9 分，共 36 分）1．试推导下图内的脉冲当量 δ 与步距角 α 的关系式，假设已知各齿轮齿数和丝杠的导程。由于脉冲当量是规定的，步进电机一经选定后，其步距角也是一定的，试回答如何满足脉冲当量与步距角中间的关系2． 试讨论利用光栅的摩尔条纹特点如何来检测机床移动部件的位移、移动方向和移动的速度3． 试分别论述开环控制系统、半闭环控制系统和闭环控制系统的实现方式和特点。4． 谈谈你对现代数控机床进展趋...
