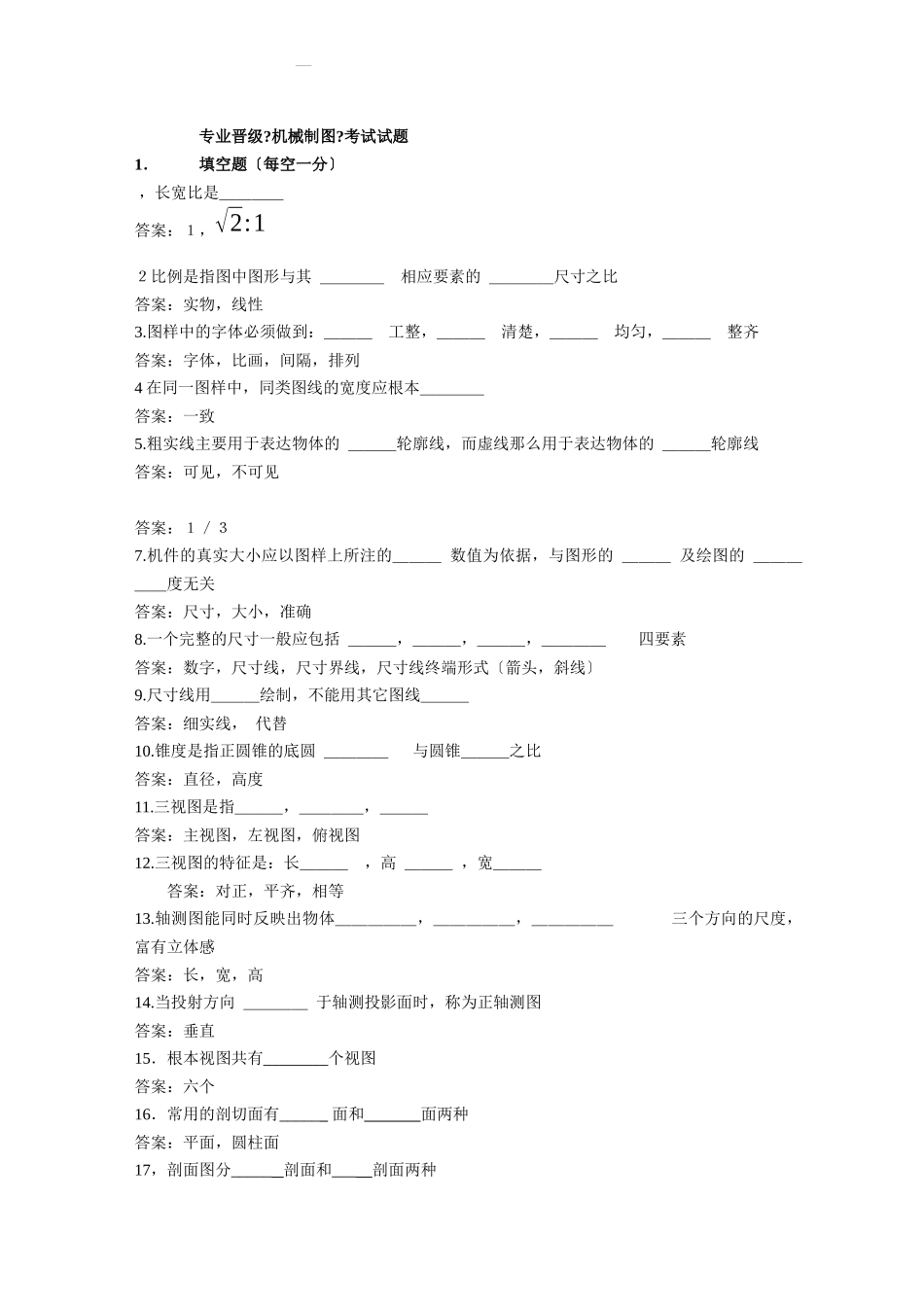

专业晋级?机械制图?考试试题1．填空题〔每空一分〕 ，长宽比是＿＿＿＿答案：１，√2:1２比例是指图中图形与其 ＿＿＿＿ 相应要素的 ＿＿＿＿尺寸之比答案：实物，线性3.图样中的字体必须做到：＿＿＿ 工整，＿＿＿ 清楚，＿＿＿ 均匀，＿＿＿ 整齐 答案：字体，比画，间隔，排列4 在同一图样中，同类图线的宽度应根本＿＿＿＿答案：一致5.粗实线主要用于表达物体的 ＿＿＿轮廓线，而虚线那么用于表达物体的 ＿＿＿轮廓线答案：可见，不可见答案：１／３7.机件的真实大小应以图样上所注的＿＿＿ 数值为依据，与图形的 ＿＿＿ 及绘图的 ＿＿＿＿＿度无关答案：尺寸，大小，准确8.一个完整的尺寸一般应包括 ＿＿＿，＿＿＿，＿＿＿，＿＿＿＿ 四要素答案：数字，尺寸线，尺寸界线，尺寸线终端形式〔箭头，斜线〕9.尺寸线用＿＿＿绘制，不能用其它图线＿＿＿答案：细实线， 代替10.锥度是指正圆锥的底圆 ＿＿＿＿ 与圆锥＿＿＿之比答案：直径，高度11.三视图是指＿＿＿，＿＿＿＿，＿＿＿答案：主视图，左视图，俯视图12.三视图的特征是：长＿＿＿ ，高 ＿＿＿ ，宽＿＿＿ 答案：对正，平齐，相等13.轴测图能同时反映出物体＿＿＿＿＿，＿＿＿＿＿，＿＿＿＿＿ 三个方向的尺度，富有立体感答案：长，宽，高14.当投射方向 ＿＿＿＿ 于轴测投影面时，称为正轴测图答案：垂直15．根本视图共有________个视图答案：六个16．常用的剖切面有_____ 面和 面两种答案：平面，圆柱面17，剖面图分_____ 剖面和___ 剖面两种答案：移出，重合18．第三角画法中，从前向后投影所得的视图称为____视图。答案：前19．螺纹分___ 旋和_____旋两种答案：左，右20．顺时针旋转时旋入的螺纹称为____螺纹答案：右旋21．管螺纹分为______密封和______密封的管螺纹两大类答案：非螺纹，螺纹22．齿轮画法中，分度圆和分度线用_______线绘制答案：点划23．圆锥啮合齿轮剖视画法中的啮合区共有______条图线答案：五24．双头螺柱两端制有螺纹，其用于紧固的一端称______端，另一端称______端。答案：紧固，旋入25．普通平键的型式有______ 种答案：A，B，C，三种26．弹簧的两端并紧，磨平的两端仅起支撑作用，称为_____圈答案：支承27．滚动轴承常用两种画法表达，即______画法和 _____画法答案：简化，示意28．根本尺寸相同的，相互结合的孔和轴公差带之间的关系，称为____答案：配合29．计算机辅助设计的英文缩写为____答案：CAD30．角焊缝的...
