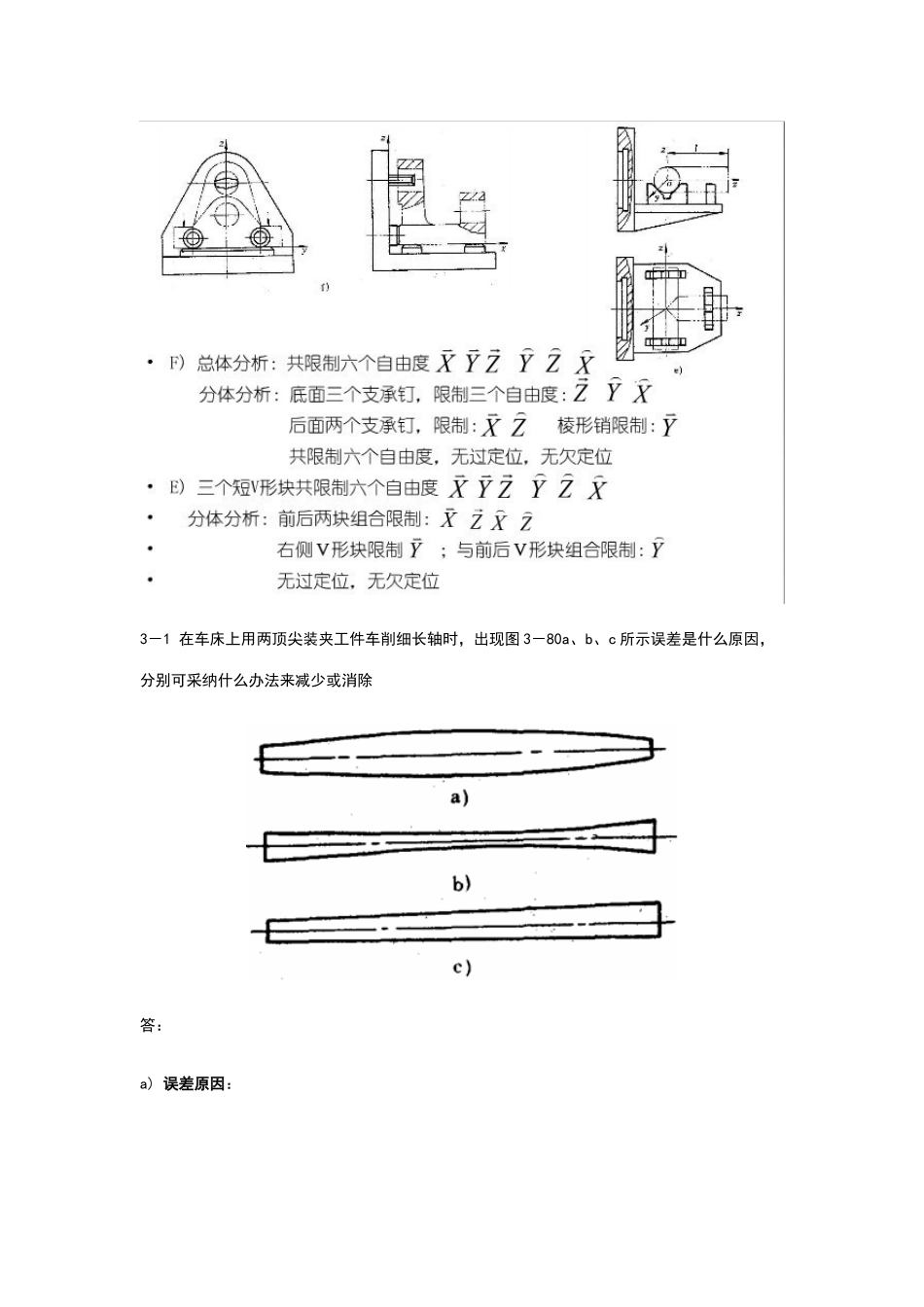

3－1 在车床上用两顶尖装夹工件车削细长轴时，出现图 3－80a、b、c 所示误差是什么原因，分别可采纳什么办法来减少或消除 答： a) 误差原因： 1）由于细长轴工件的刚性差，在加工过程中因受力变形而使加工出的工件呈两端细中间粗的鼓形。随着切削力作用点位置变化，在两端，工件刚度最大，变形最小，切去的金属层厚；中间工件刚度最小，变形最大，切去的金属层薄。 2）误差复映 减小误差的措施： 使用中心架或跟刀架，提高工件的刚度，比如改为反向进给，使工件由轴向受压变为轴向受拉。 b) 误差原因： 1）机床的刚性较差。随着切削力作用点位置变化，在两端，机床变形较大，切去的金属层薄；中间机床变形较小，切去的金属层厚。因此因工件受力变形而使加工出的工件呈两端粗、中间细的鞍形。 2）误差复映 减小误差的措施： 1）提高机床部件的刚度，减小载荷及其变化 2）减小误差复映系数或减小毛坯形状误差 c) 误差原因： 1）机床导轨与主轴不平行 2）主轴回转误差中的倾角摆动 3）尾座偏移（前后顶尖连线与导轨扭曲） 减小误差的措施： 合理选择切削用量和刀具几何参数，并给以充分冷却和润滑，以减少切削热。提高导轨副的导向精度。 3－2 试分析在转塔车床上将车刀垂直安装加工外圆时，影响直径误差的因素中，导轨在垂直面内和水平面内的弯曲，哪个影响大与卧式车床比较有什么不同为什么 解： D:工件直径； ΔDy,ΔDz 工件直径误差；Δy:导轨在水平面内的弯曲； Δz：导轨在垂直面内的弯曲； 车刀垂直安装时误差的敏感方向在垂直方向。因此导轨在垂直面内的弯曲对工件直径误差的影响较大 车刀垂直安装：z 方向为误差敏感方向 在卧式车床中：y 方向为误差敏感方向
