模拟电子技术考试题A

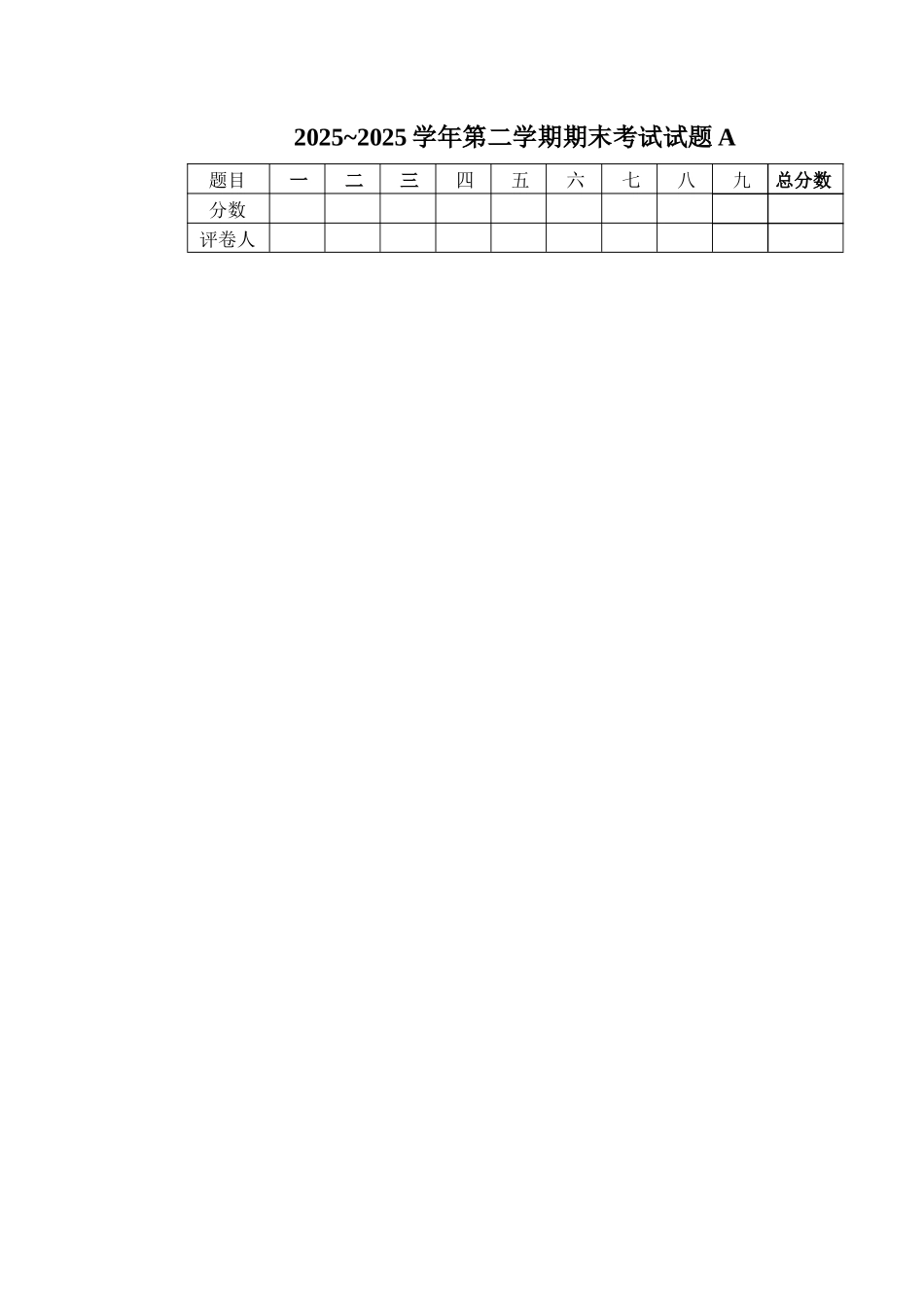

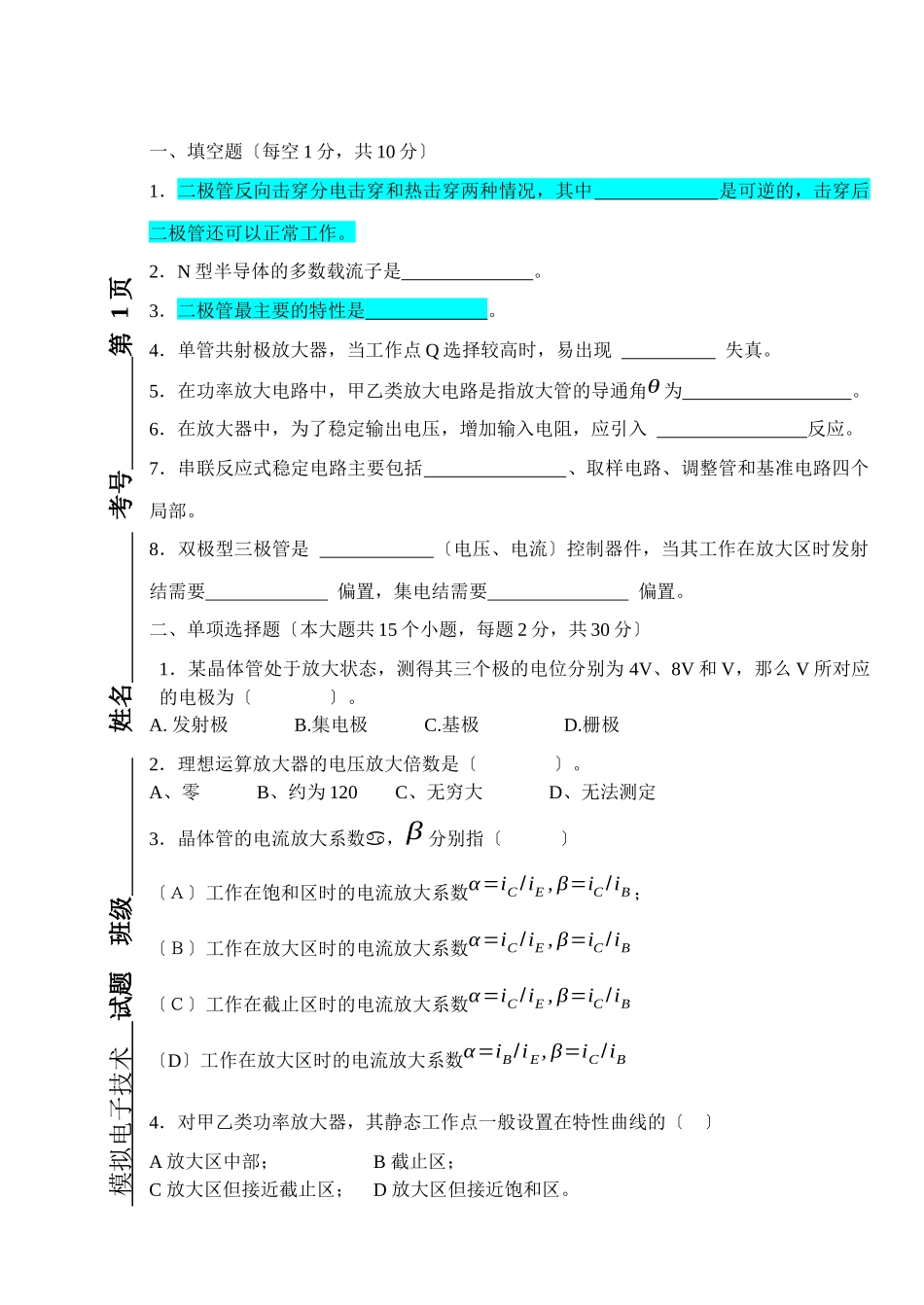

2025~2025 学年第二学期期末考试试题 A题目一二三四五六七八九总分数分数评卷人 模拟电子技术 试题 班级 姓名 考号 第 1 页一、填空题〔每空 1 分，共 10 分〕1．二极管反向击穿分电击穿和热击穿两种情况，其中 是可逆的，击穿后二极管还可以正常工作。2．N 型半导体的多数载流子是 。3．二极管最主要的特性是 。4．单管共射极放大器，当工作点 Q 选择较高时，易出现 失真。5．在功率放大电路中，甲乙类放大电路是指放大管的导通角θ 为 。6．在放大器中，为了稳定输出电压，增加输入电阻，应引入 反应。7．串联反应式稳定电路主要包括 、取样电路、调整管和基准电路四个局部。8．双极型三极管是 〔电压、电流〕控制器件，当其工作在放大区时发射结需要 偏置，集电结需要 偏置。二、单项选择题〔本大题共 15 个小题，每题 2 分，共 30 分〕1．某晶体管处于放大状态，测得其三个极的电位分别为 4V、8V 和 V，那么 V 所对应的电极为〔 〕。A. 发射极 B.集电极 C.基极 D.栅极2．理想运算放大器的电压放大倍数是〔 〕。A、零 B、约为 120 C、无穷大 D、无法测定3．晶体管的电流放大系数，β 分别指〔 〕〔Ａ〕工作在饱和区时的电流放大系数α=iC/iE , β=iC/iB ；〔Ｂ〕工作在放大区时的电流放大系数α=iC/iE , β=iC/iB〔Ｃ〕工作在截止区时的电流放大系数α=iC/iE , β=iC/iB〔D〕工作在放大区时的电流放大系数α=iB/i E, β=iC/iB4．对甲乙类功率放大器，其静态工作点一般设置在特性曲线的〔 〕A 放大区中部； B 截止区；C 放大区但接近截止区； D 放大区但接近饱和区。5．与乙类放大器相比，甲乙类互补对称功率放大器的主要优点是：〔 〕A、 可以使用两个电源供电； B、可以进行功率放大；C、效率高； D、无交越失真；6．放大电路如图题 6 所示，由于 RB1，和 RB2 阻值选取得不适宜而产生了饱和失真，为了改善失真，正确的做法是〔 〕。A、适当增加 RB2，减小 RB1 B、保持 RB1 不变，适当增加 RB2C、适当增加 RB1，减小 RB2 D、保持 RB2 不变，适当减小 RB1 题 6 题 77．电路如图题 7 所示，RL为负载电阻，那么 RF引入的反应为〔 〕〔A〕并联电压负反应 〔B〕串联电压负反应 〔C〕并联电流负反应 〔D〕串联电流负反应 8．在题图 8.1 所示电路中，ui=1.0sinωt(V ),用示波器观察uo 的波形，可能出现图题 8.2 中的 4 种情况，设二...
