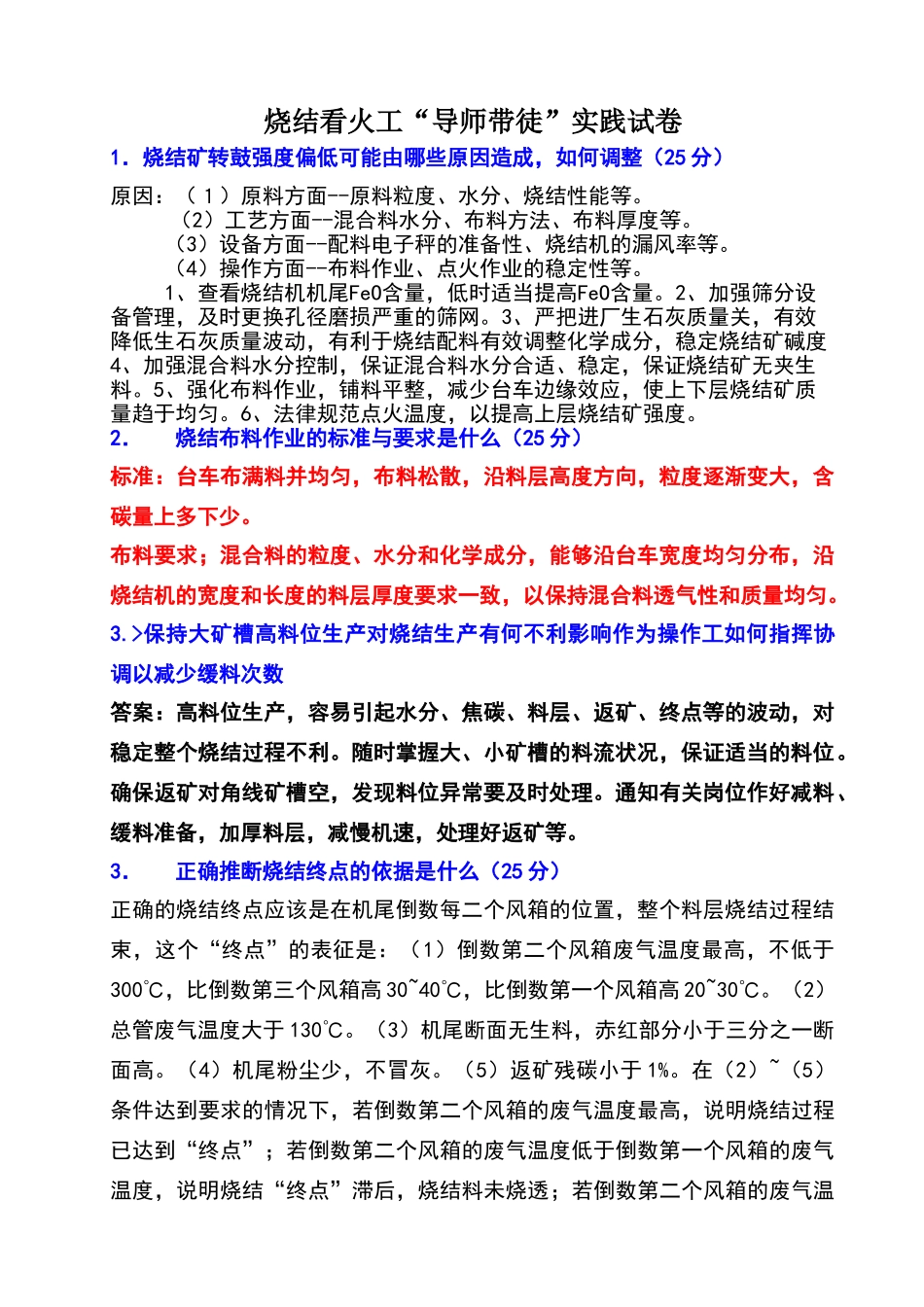

烧结看火工“导师带徒”实践试卷1．烧结矿转鼓强度偏低可能由哪些原因造成，如何调整（25 分）原因：（１）原料方面--原料粒度、水分、烧结性能等
（2）工艺方面--混合料水分、布料方法、布料厚度等
（3）设备方面--配料电子秤的准备性、烧结机的漏风率等
（4）操作方面--布料作业、点火作业的稳定性等
1、查看烧结机机尾FeO含量，低时适当提高FeO含量
2、加强筛分设备管理，及时更换孔径磨损严重的筛网
3、严把进厂生石灰质量关，有效降低生石灰质量波动，有利于烧结配料有效调整化学成分，稳定烧结矿碱度4、加强混合料水分控制，保证混合料水分合适、稳定，保证烧结矿无夹生料
5、强化布料作业，铺料平整，减少台车边缘效应，使上下层烧结矿质量趋于均匀
6、法律规范点火温度，以提高上层烧结矿强度
2．烧结布料作业的标准与要求是什么（25 分）标准：台车布满料并均匀，布料松散，沿料层高度方向，粒度逐渐变大，含碳量上多下少
布料要求；混合料的粒度、水分和化学成分，能够沿台车宽度均匀分布，沿烧结机的宽度和长度的料层厚度要求一致，以保持混合料透气性和质量均匀
>保持大矿槽高料位生产对烧结生产有何不利影响作为操作工如何指挥协调以减少缓料次数答案：高料位生产，容易引起水分、焦碳、料层、返矿、终点等的波动，对稳定整个烧结过程不利
随时掌握大、小矿槽的料流状况，保证适当的料位
确保返矿对角线矿槽空，发现料位异常要及时处理
通知有关岗位作好减料、缓料准备，加厚料层，减慢机速，处理好返矿等
3．正确推断烧结终点的依据是什么（25 分）正确的烧结终点应该是在机尾倒数每二个风箱的位置，整个料层烧结过程结束，这个“终点”的表征是：（1）倒数第二个风箱废气温度最高，不低于300℃，比倒数第三个风箱高 30~40℃，比倒数第一个风箱高 20~30℃
（2）总管废气温度大于 130℃

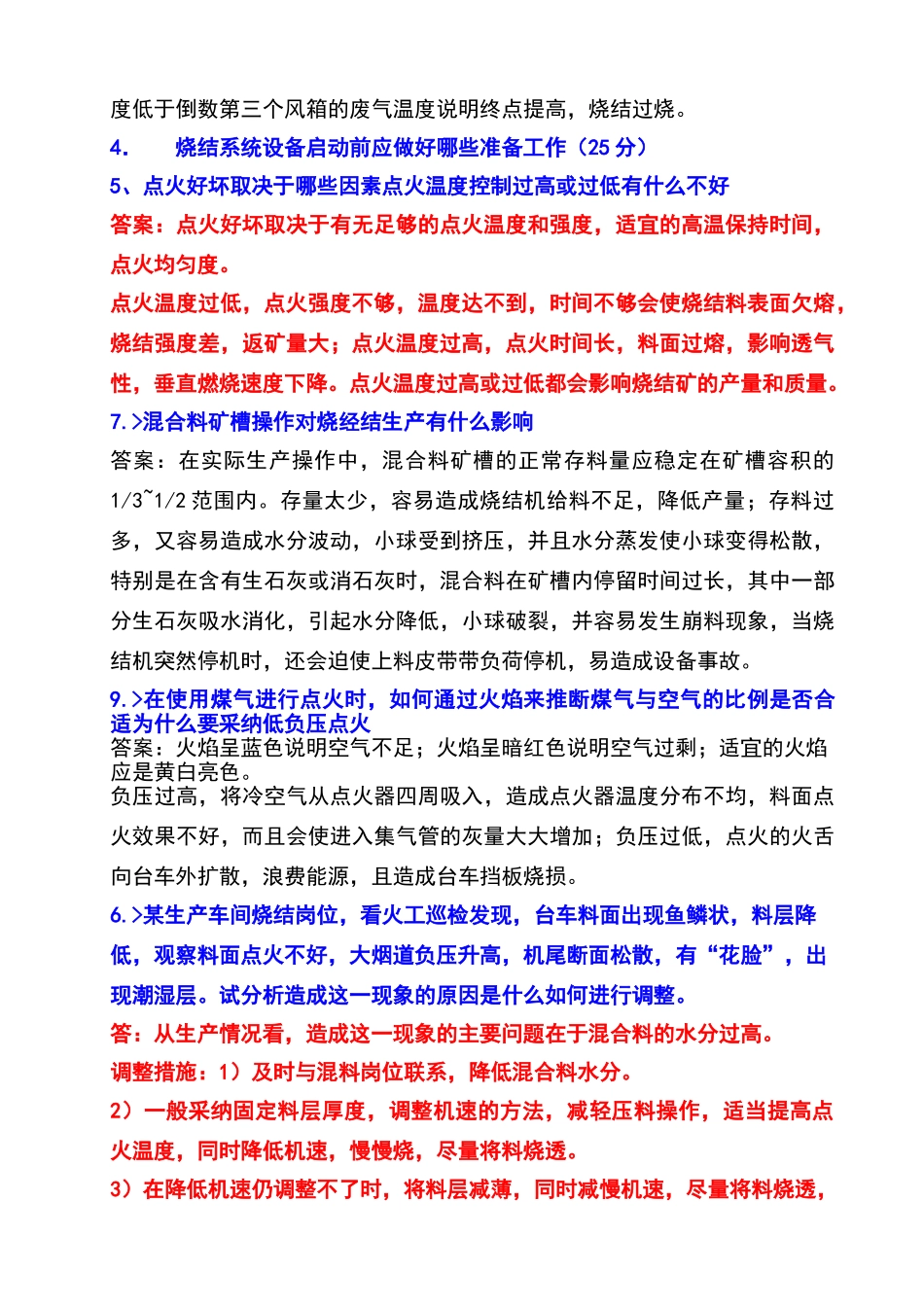

（3）机尾断面无生料，赤红部分小于
