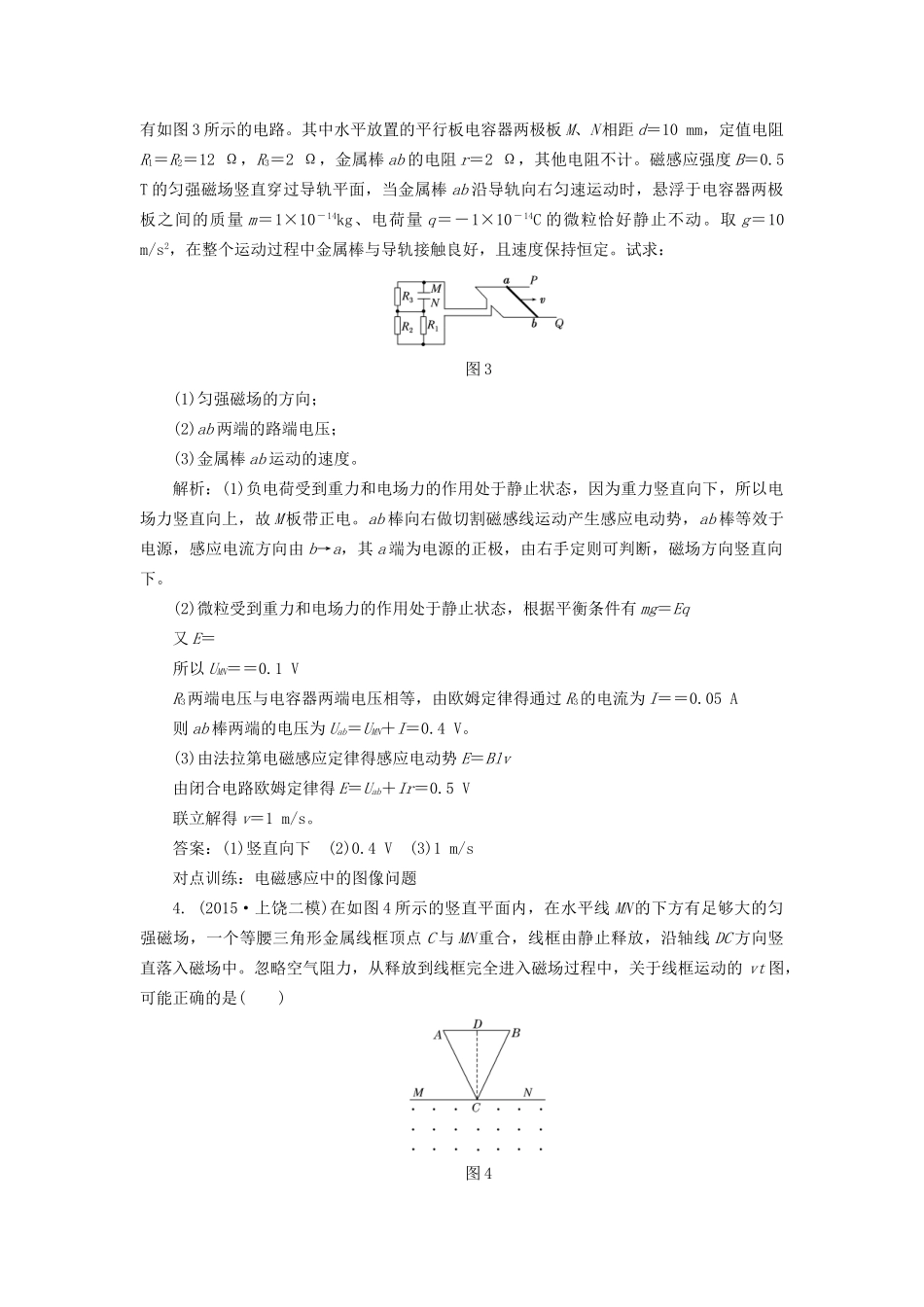

电磁感应中的电路和图像问题对点训练：电磁感应中的电路问题1.如图1所示，两光滑平行金属导轨间距为L，直导线MN垂直跨在导轨上，且与导轨接触良好，整个装置处在垂直于纸面向里的匀强磁场中，磁感应强度为B。电容器的电容为C，除电阻R外，导轨和导线的电阻均不计。现给导线MN一初速度，使导线MN向右运动，当电路稳定后，MN以速度v向右做匀速运动时()图1A．电容器两端的电压为零B．电阻两端的电压为BLvC．电容器所带电荷量为CBLvD．为保持MN匀速运动，需对其施加的拉力大小为解析：选C当导线MN匀速向右运动时，导线MN产生的感应电动势恒定，稳定后，电容器既不充电也不放电，无电流产生，故电阻两端没有电压，电容器两极板间的电压为U＝E＝BLv，所带电荷量Q＝CU＝CBLv，故A、B错，C对；MN匀速运动时，因无电流而不受安培力，故拉力为零，D错。2.(2015·郑州一模)半径为a、右端开小口的导体圆环和长为2a的导体直杆，单位长度电阻均为R0。圆环水平固定放置，整个内部区域分布着竖直向下的匀强磁场，磁感应强度为B。杆在圆环上以速度v平行于直径CD向右做匀速直线运动，杆始终有两点与圆环良好接触，从圆环中心O开始，杆的位置由θ确定，如图2所示。则()图2A．θ＝0时，杆产生的电动势为2BavB．θ＝时，杆产生的电动势为BavC．θ＝0时，杆受的安培力大小为D．θ＝时，杆受的安培力大小为解析：选Aθ＝0时，产生的感应电动势为E1＝2Bav，A正确；感应电流为I1＝＝，所以安培力为F1＝BI1·2a＝，C错误；同理，θ＝时，E2＝Bav，F2＝，B、D均错误。3．(2016·唐山模拟)在同一水平面上的光滑平行导轨P、Q相距l＝1m，导轨左端接有如图3所示的电路。其中水平放置的平行板电容器两极板M、N相距d＝10mm，定值电阻R1＝R2＝12Ω，R3＝2Ω，金属棒ab的电阻r＝2Ω，其他电阻不计。磁感应强度B＝0.5T的匀强磁场竖直穿过导轨平面，当金属棒ab沿导轨向右匀速运动时，悬浮于电容器两极板之间的质量m＝1×10－14kg、电荷量q＝－1×10－14C的微粒恰好静止不动。取g＝10m/s2，在整个运动过程中金属棒与导轨接触良好，且速度保持恒定。试求：图3(1)匀强磁场的方向；(2)ab两端的路端电压；(3)金属棒ab运动的速度。解析：(1)负电荷受到重力和电场力的作用处于静止状态，因为重力竖直向下，所以电场力竖直向上，故M板带正电。ab棒向右做切割磁感线运动产生感应电动势，ab棒等效于电源，感应电流方向由b→a，其a端为电源的正极，由右手定则可判断，磁场方向竖直向下。(2)微粒受到重力和电场力的作用处于静止状态，根据平衡条件有mg＝Eq又E＝所以UMN＝＝0.1VR3两端电压与电容器两端电压相等，由欧姆定律得通过R3的电流为I＝＝0.05A则ab棒两端的电压为Uab＝UMN＋I＝0.4V。(3)由法拉第电磁感应定律得感应电动势E＝Blv由闭合电路欧姆定律得E＝Uab＋Ir＝0.5V联立解得v＝1m/s。答案：(1)竖直向下(2)0.4V(3)1m/s对点训练：电磁感应中的图像问题4.(2015·上饶二模)在如图4所示的竖直平面内，在水平线MN的下方有足够大的匀强磁场，一个等腰三角形金属线框顶点C与MN重合，线框由静止释放，沿轴线DC方向竖直落入磁场中。忽略空气阻力，从释放到线框完全进入磁场过程中，关于线框运动的vt图，可能正确的是()图4解析：选C线框进入磁场过程中受到的安培力F＝BIL＝，线框切割磁感线的有效长度l增大、安培力增大，由牛顿第二定律得：mg－F＝ma，得a＝g－，线框由静止加速，由于l、v不断增大，a不断减小，则线框做加速度减小的加速运动，故C正确。5.(2015·茂名二模)如图5所示，一个有矩形边界的匀强磁场区域，磁场方向垂直纸面向里。一个三角形闭合导线框，由位置1(左)沿纸面匀速运动到位置2(右)。取线框刚到达磁场边界的时刻为计时起点(t＝0)，规定逆时针方向为电流的正方向，则下图中能正确反映线框中电流与时间关系的是()图5解析：选A线框进入磁场过程中，磁通量增大，由楞次定律可知，感应电流方向为逆时针方向，即正方向，可排除B、C选项；由E＝BLv可知，线框进出磁场过程中，切割磁感线的有效长度为线框与磁场边界交点的连线，故进、出磁场过程中，等效长度L先增大后减小，故感应电动势先增大后减小；由欧姆定律可知，感应电...
