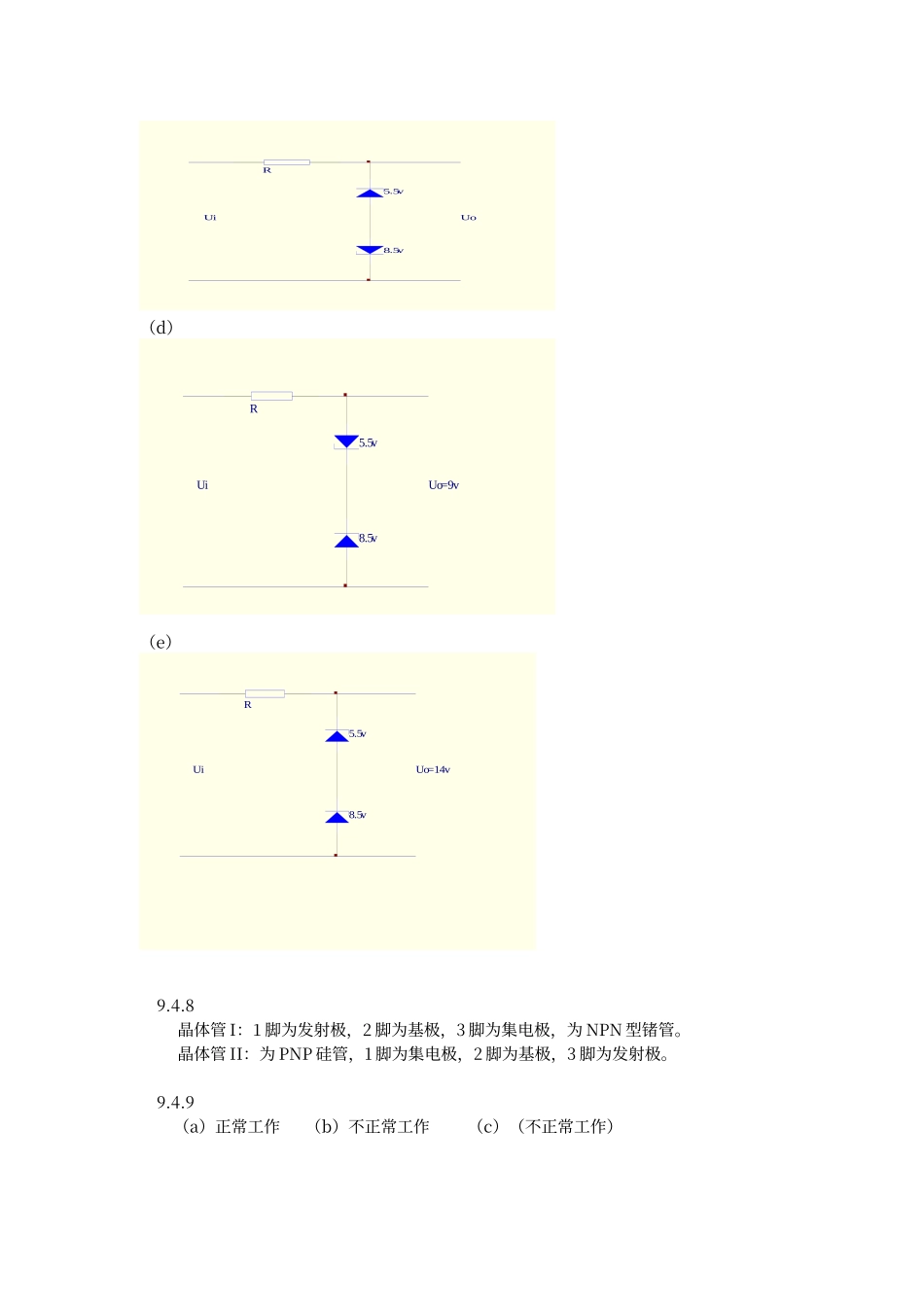

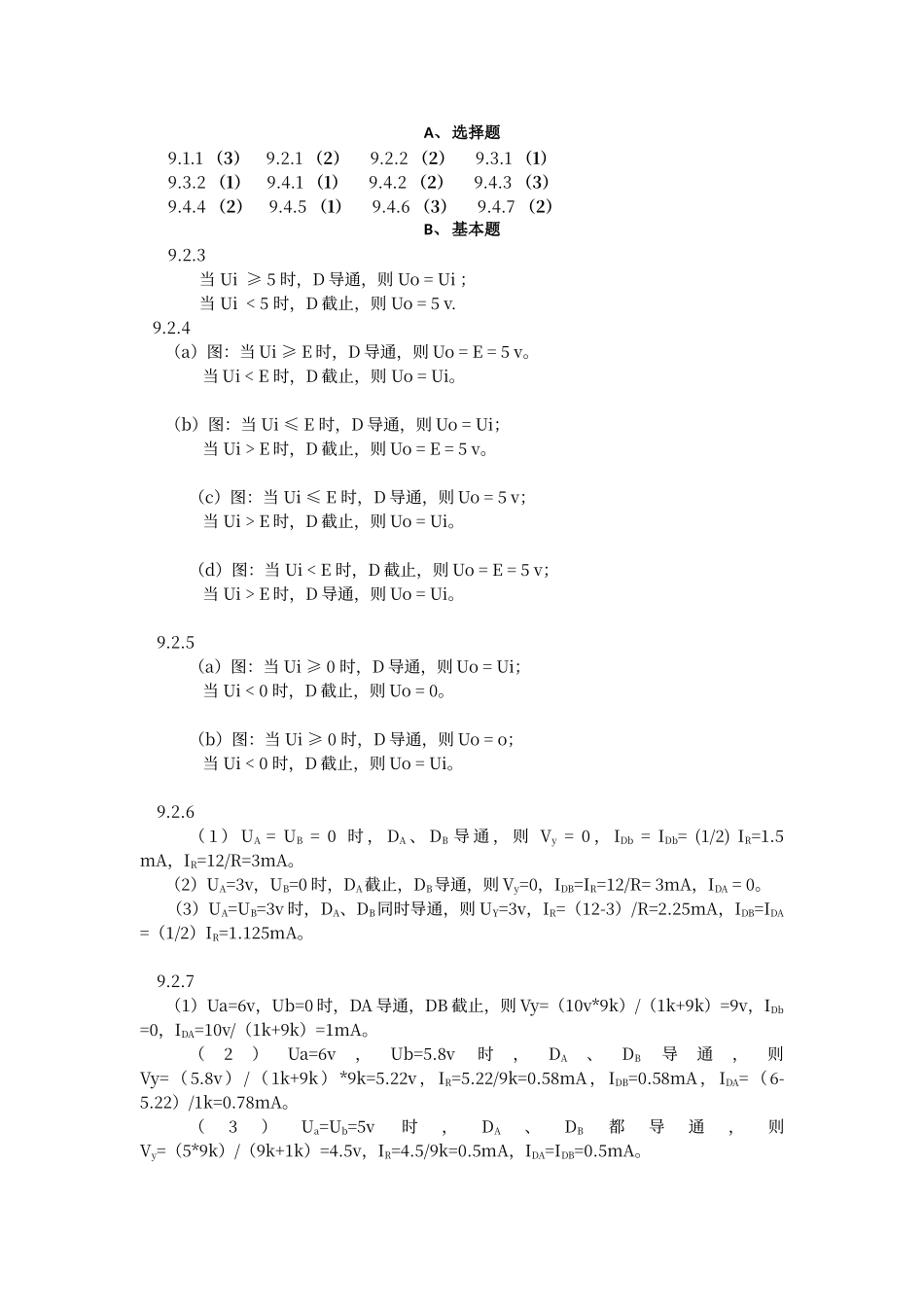

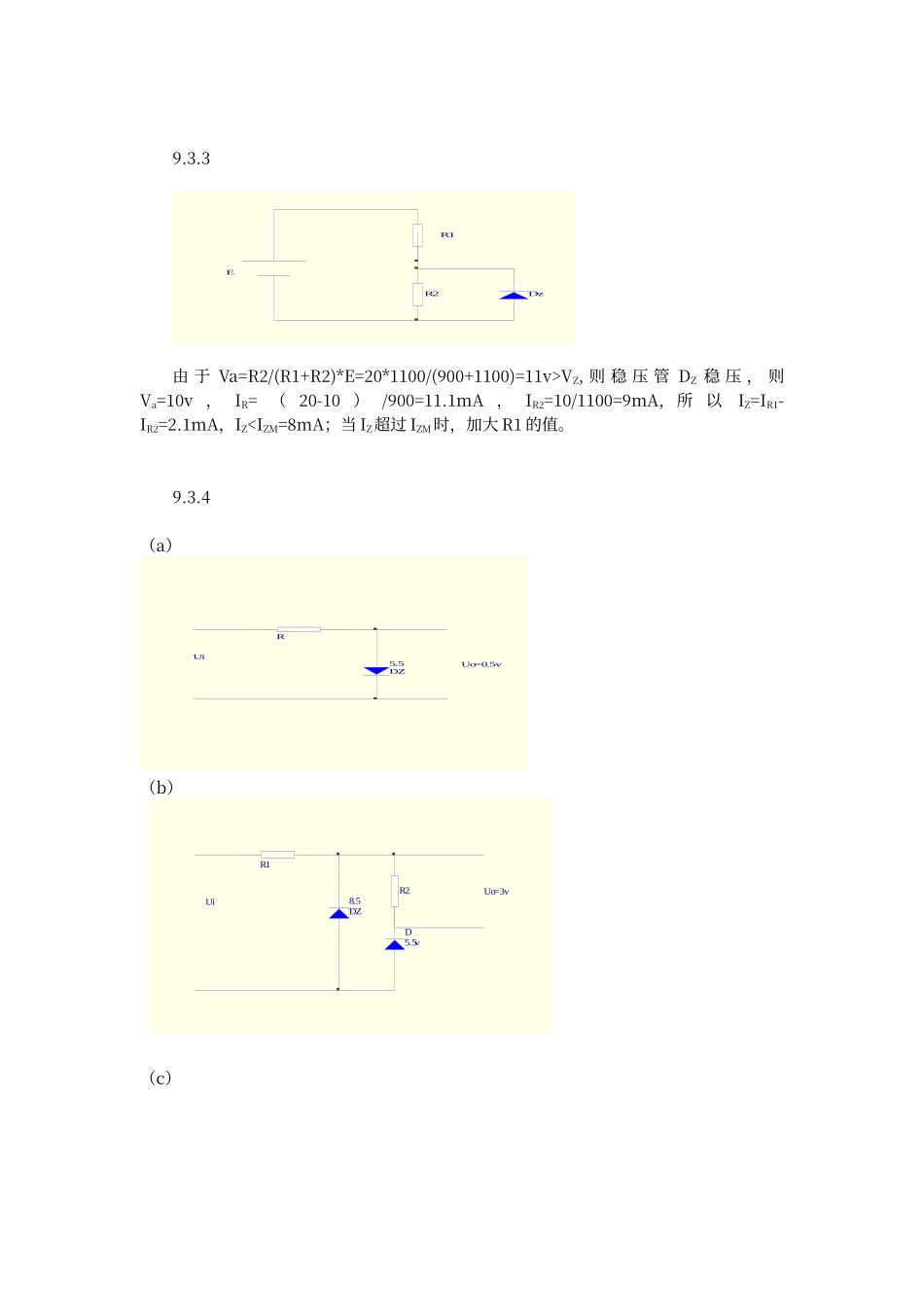

A、选择题9.1.1 （3） 9.2.1 （2） 9.2.2 （2） 9.3.1 （1）9.3.2 （1） 9.4.1 （1） 9.4.2 （2） 9.4.3 （3）9.4.4 （2） 9.4.5 （1） 9.4.6 （3） 9.4.7 （2）B、 基本题9.2.3当 Ui ≥ 5 时，D 导通，则 Uo = Ui ；当 Ui < 5 时，D 截止，则 Uo = 5 v. 9.2.4 （a）图：当 Ui ≥ E 时，D 导通，则 Uo = E = 5 v。 当 Ui < E 时，D 截止，则 Uo = Ui。 （b）图：当 Ui ≤ E 时，D 导通，则 Uo = Ui； 当 Ui > E 时，D 截止，则 Uo = E = 5 v。（c）图：当 Ui ≤ E 时，D 导通，则 Uo = 5 v； 当 Ui > E 时，D 截止，则 Uo = Ui。（d）图：当 Ui < E 时，D 截止，则 Uo = E = 5 v； 当 Ui > E 时，D 导通，则 Uo = Ui。 9.2.5（a）图：当 Ui ≥ 0 时，D 导通，则 Uo = Ui； 当 Ui < 0 时，D 截止，则 Uo = 0。（b）图：当 Ui ≥ 0 时，D 导通，则 Uo = o； 当 Ui < 0 时，D 截止，则 Uo = Ui。 9.2.6 （ 1 ） UA = UB = 0 时 ， DA 、 DB 导 通 ， 则 Vy = 0 ， IDb = IDb= (1/2) IR=1.5 mA，IR=12/R=3mA。 （2）UA=3v，UB=0 时，DA截止，DB导通，则 Vy=0，IDB=IR=12/R= 3mA，IDA = 0。 （3）UA=UB=3v 时，DA、DB同时导通，则 UY=3v，IR=（12-3）/R=2.25mA，IDB=IDA=（1/2）IR=1.125mA。 9.2.7 （1）Ua=6v，Ub=0 时，DA 导通，DB 截止，则 Vy=（10v*9k）/（1k+9k）=9v，IDb=0，IDA=10v/（1k+9k）=1mA。（2）Ua=6v，Ub=5.8v时，DA、DB导通，则Vy= （ 5.8v ） / （ 1k+9k ） *9k=5.22v ， IR=5.22/9k=0.58mA ， IDB=0.58mA ， IDA= （ 6-5.22）/1k=0.78mA。（3）Ua=Ub=5v时，DA、DB都导通，则Vy=（5*9k）/（9k+1k）=4.5v，IR=4.5/9k=0.5mA，IDA=IDB=0.5mA。9.3.3123456ABCD654321DCBATitleNumberRevisionSizeBDate:23-Dec-2010Sheet of File:C:\Documents and Settings\Administrator\\zhangshengqun\MyDesign.ddb桌面Drawn By: R1 Dz R2E由 于 Va=R2/(R1+R2)*E=20*1100/(900+1100)=11v>VZ, 则 稳 压 管 DZ 稳 压 ， 则Va=10v ， IR= （ 20-10 ） /900=11.1mA ， IR2=10/1100=9mA, 所 以IZ=IR1-IR2=2.1mA，IZ
